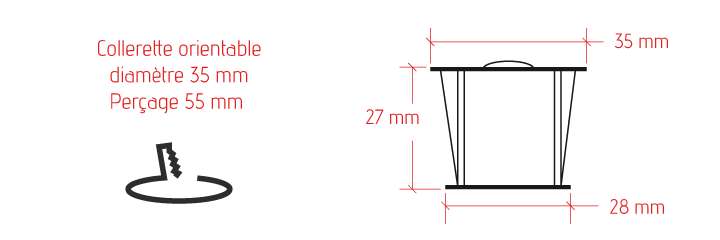

Spot LED Mono : plan
Spot LED Mono : mise en œuvre

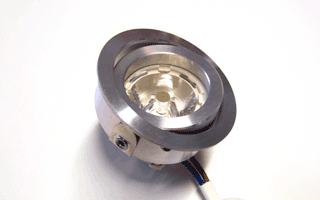

Montage Spot LED Mono

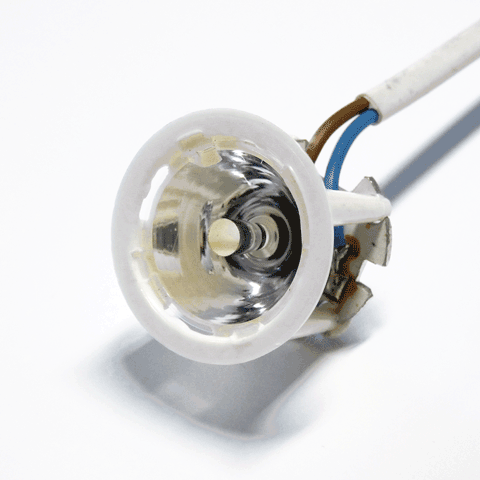

Le spot Mono est prévu pour être encastré dans des collerettes. Il est possible de choisir l’angle de la lentille (12 ou 30°).
Connecteurs rapides
Il est alimenté par un convertisseur 350 mA.
Spot LED Mono : câblage
Les connections peuvent s’effectuer par soudures isolées en gaine thermorétractable, ou grâce à des connecteurs rapides étanches.
Câblage avec convertisseur
Il est impératif de respecter le câblage de la LED de puissance, marron ou rouge étant le (+) ,et noir ou bleu étant le (-). Dans le cas inverse, les LED seront endommagées. Les LED de puissance sont raccordées en série sur la sortie du convertisseur, il est impératif de ne pas les connecter en parallèle.
Il est impératif de connecter les LED (circuit secondaire) avant de connecter l’alimentation 230 Vac (circuit primaire).
Dans le cas contraire les LED peuvent être affectées par une décharge.
!! (surtension et risque de chocs électriques sur personne) !!
L’alimentation des LED de puissance se fait par un convertisseur qui fournit une intensité constante et en tension variable, contrairement à l’alimentation des LED standards qui se fait en tension constante.
Spot LED Mono : contrôle
Le spot LED Mono peut être contrôlé à partir des DIMMERBOX et des RGBBOX.
