cette rampe lumineuse vous permettra de mettre en valeur vos enseignes et vos édifices.
Sa conception permet, à partir de barres de 2.4m, de réaliser vos rampes sur mesure!

Vous pouvez découper ou abouter plusieurs rampes. Pour une plus grande intensité lumineuse, il est aussi possible d’augmenter la densité de modules utilisés.

Un trait de rampe lumineuse BOX permet de remplacer une rampe double standard!

Quel que soit votre besoin, la rampe lumineuse BOX WLED s’adaptera à vos projets !

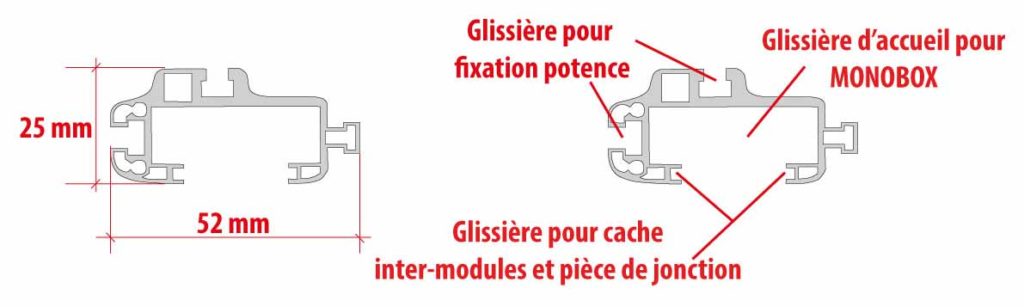

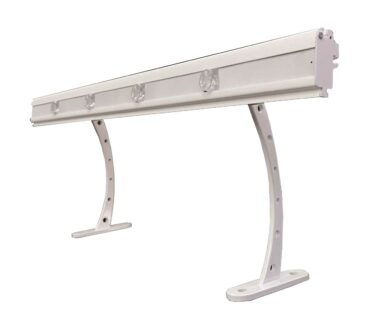

Rampe lumineuse BOX enseigne et architectural : plan

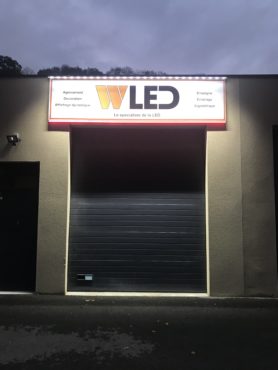

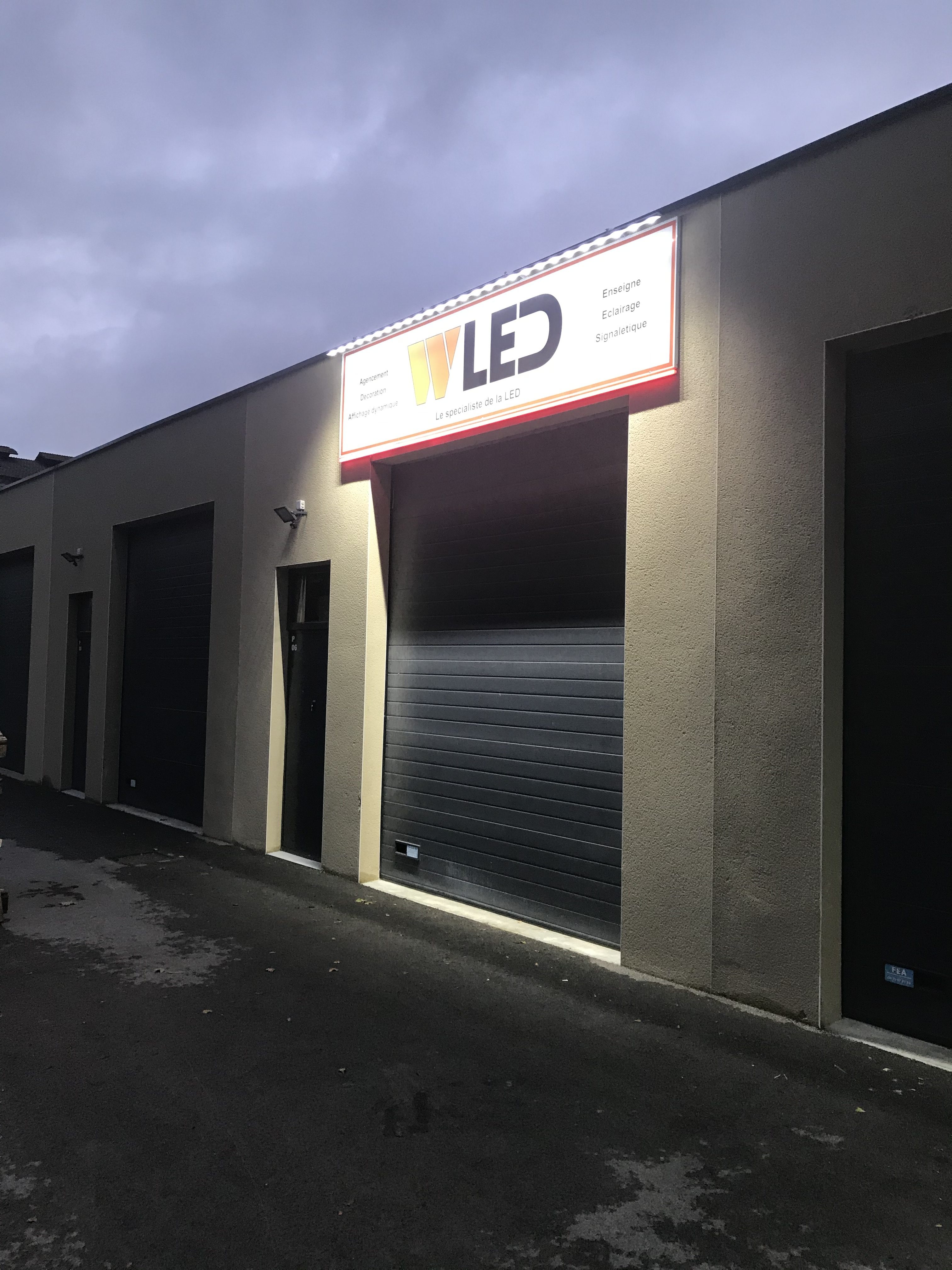

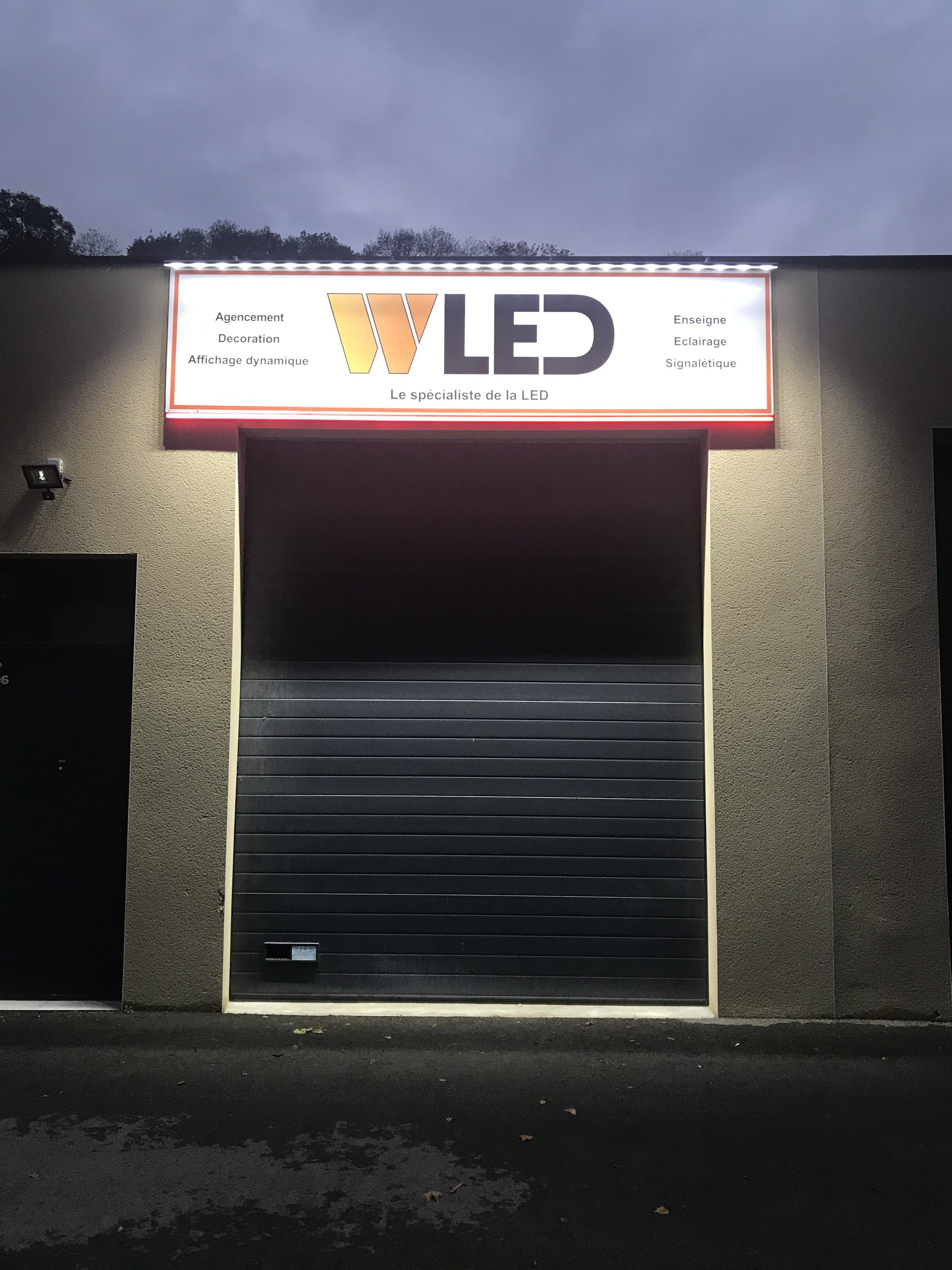

Rampe lumineuse BOX enseigne et architectural : essai d’éclairage

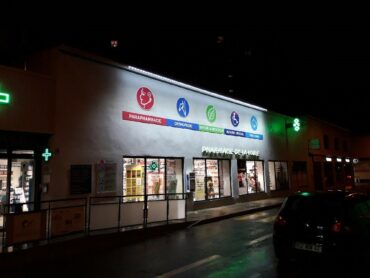

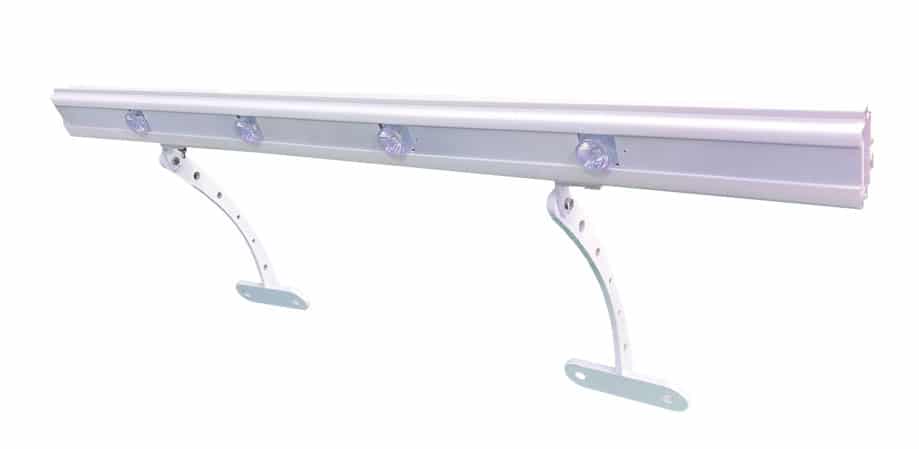

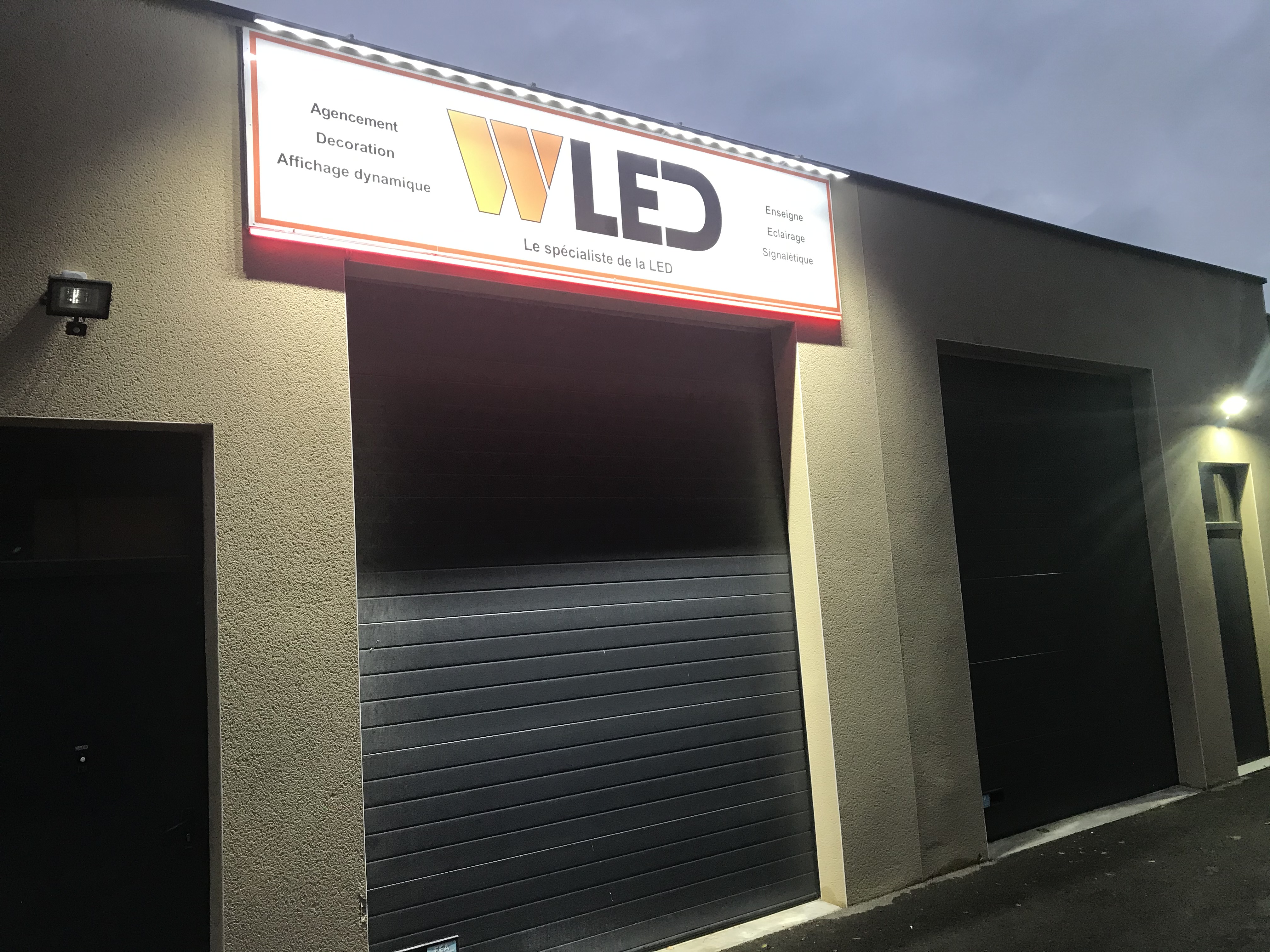

Rampe lumineuse BOX enseigne et architectural : vue d’ensemble

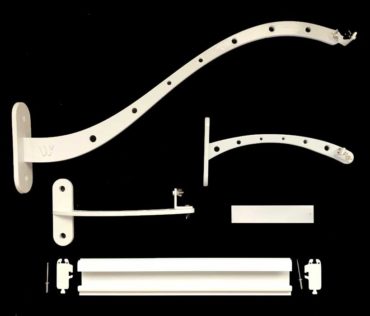

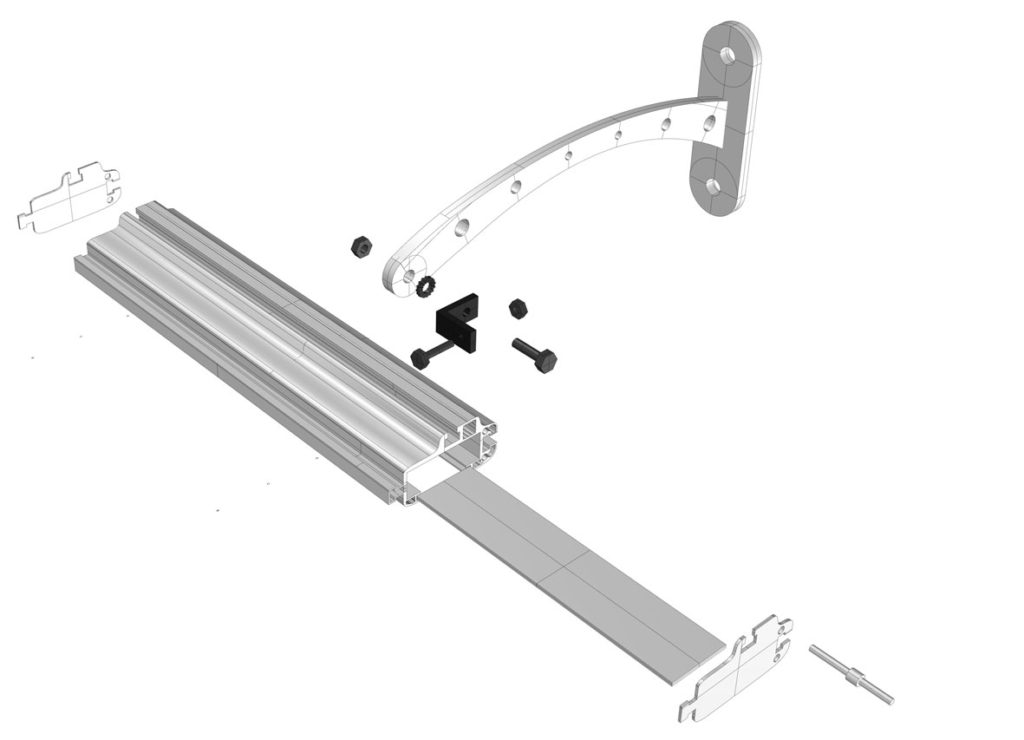

La rampe lumineuse enseigne et architectural est composée d’un profilé vendu en longueur de 2.4m, dans lequel se glissent les modules MONOBOXBAR (vendu par chaine de 20 modules) ainsi que les caches inter-modules pour une esthétique parfaite. Elle se fixe, et s’oriente au moyen de différentes potences. La finition est assurée par les caches extrémités.

Rampe lumineuse BOX enseigne et architectural : mise en œuvre

Préparation du profilé

Le profilé se coupe à l’aide d’une scie.

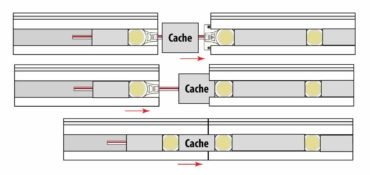

Il est possible d’abouter plusieurs sections. elles s’alignent grace à un cache inter-modules inséré entre les deux sections. il alors possible d’obtenir toutes les longueurs souhaitées.

Préparation des modules MONOBOXBAR

Ajouter une longueur de câble adaptée sur une chaine de module MONOBOXBAR.

Le profilé peut intégrer 7 modules MONOBOXBAR par mètre minimum (en utilisant les caches inter modules standard).



Il est très important de ne pas rallonger les chaines de modules (20 maxi, ou 40 en alimentant par les 2 extrémités).

Passage des modules MONOBOXBAR et des caches inter modules

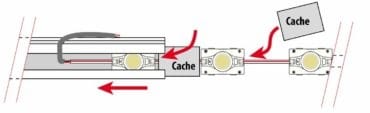

Il est conseillé de pulvériser un lubrifiant dans la glissière d’accueil des modules, afin de faciliter leur glissement. Insérer les modules du côté de la sortie, fil rouge/noir des modules dans la glissière du profil, puis les glisser délicatement sur toute la longueur du profil (ne pas forcer sur les fils).

Les caches inter modules coulissent dans la gorge prévue à cet effet. Ils doivent s’insérer entre chaque module et peuvent être coupés pour augmenter la densité de modules et donc l’éclairage (mini 7 modules par mètre en utilisant les caches inter modules de longueur standard, maxi 13 modules par mètre en utilisant des caches inter modules coupés à 55mm) .



Fixation de la rampe lumineuse BOX

Les rampes se fixent au moyen de potences:

– potence verticale en 230 mm
– potence verticale en 460 mm

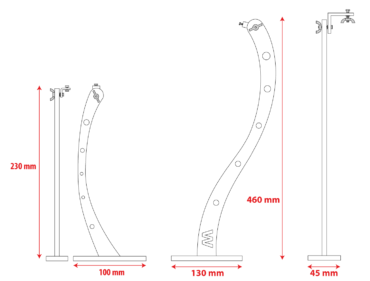

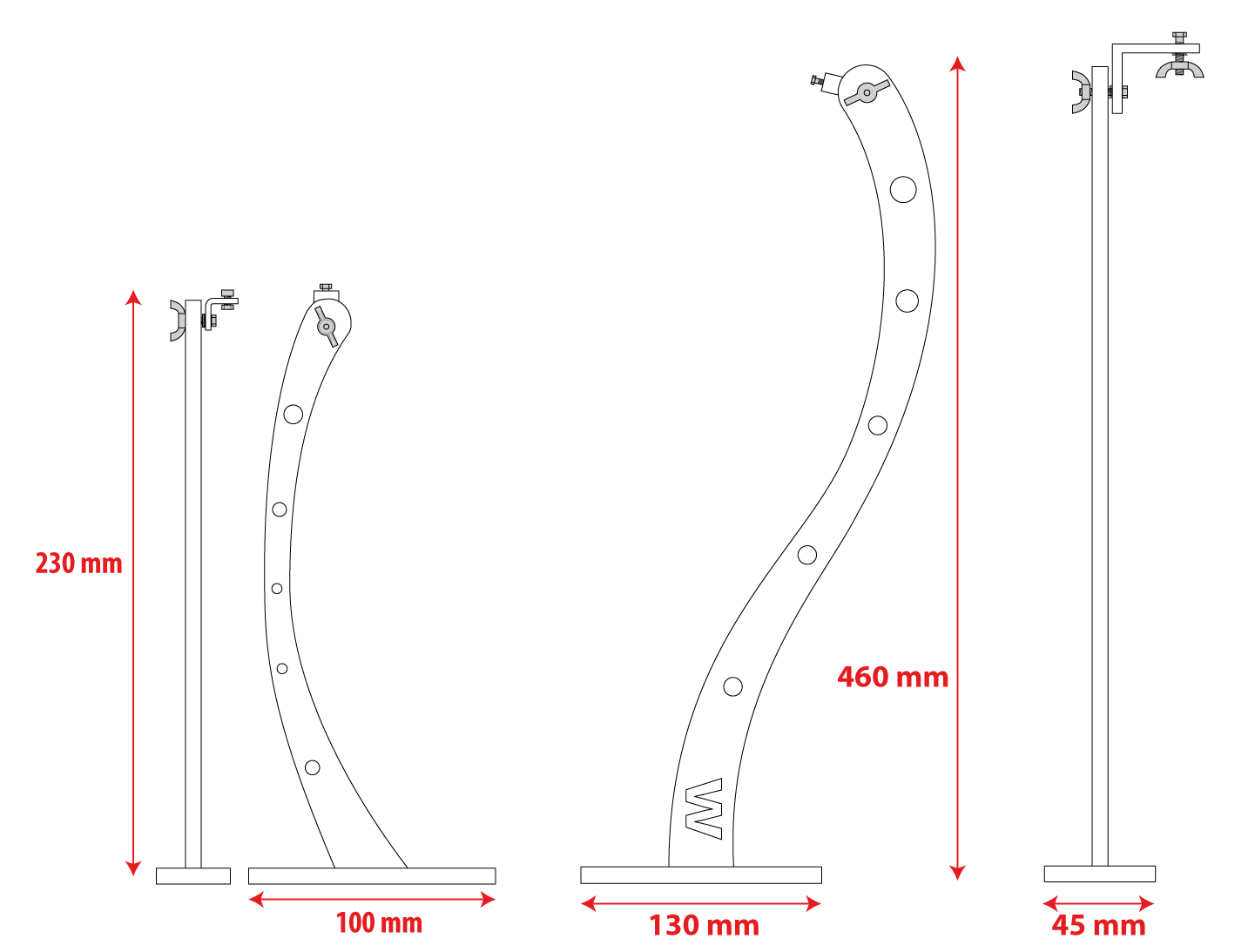

Dimensions potence rampe d'éclairage enseigne

– potence horizontale disponible uniquement en 230mm (se fixe sur le dessus des caissons).

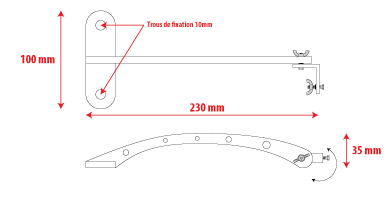

Potence horizontale pour rampe d'éclairage enseigne

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du E-VISION ou de l’AFNOR).
