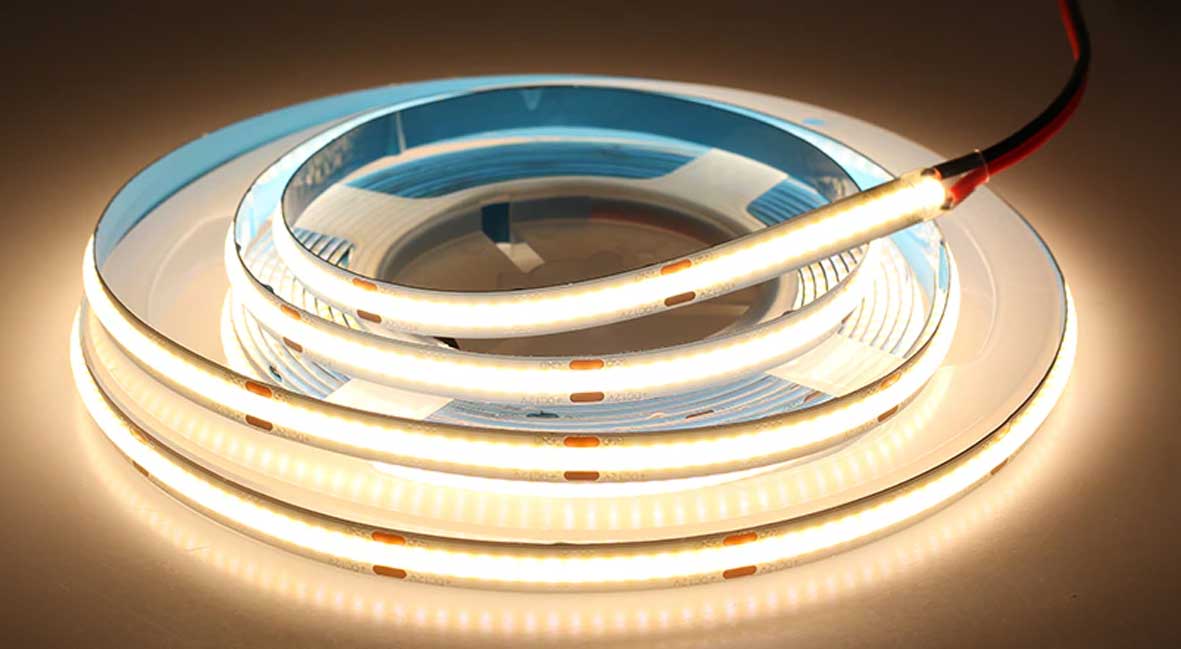

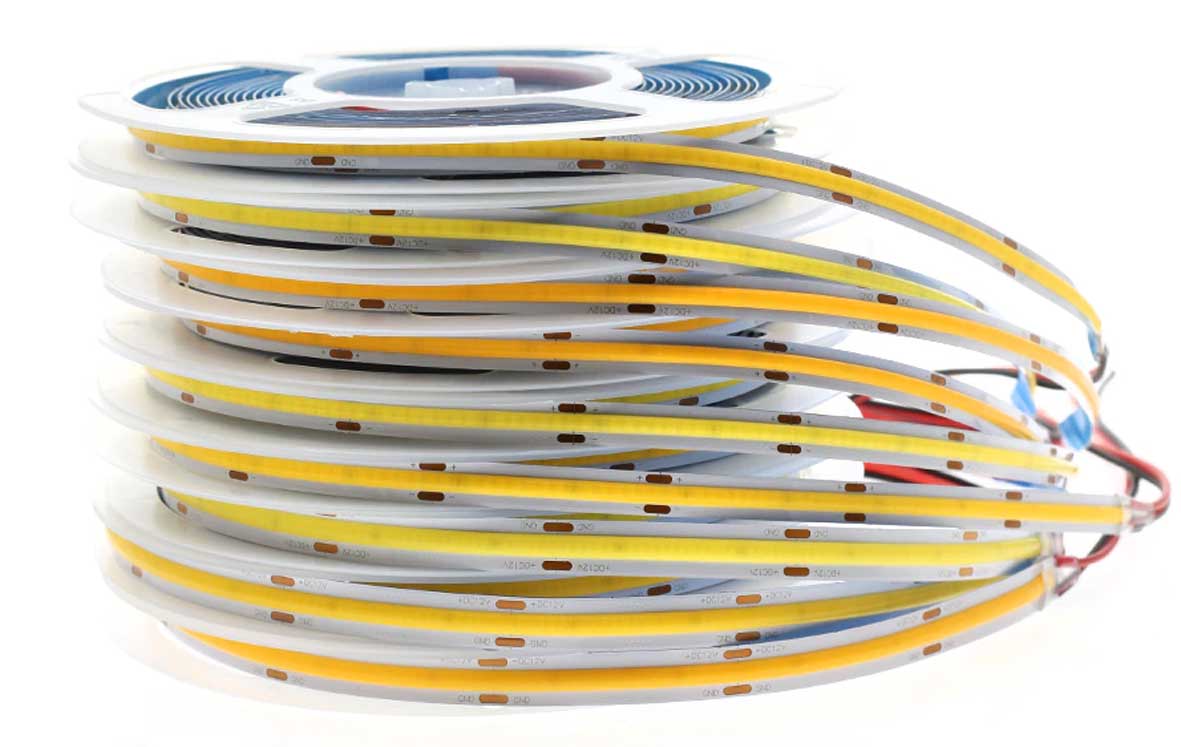

Ruban LED 528 COB étanche

Ruban LED pour éclairage & agencement mono couleur sans points

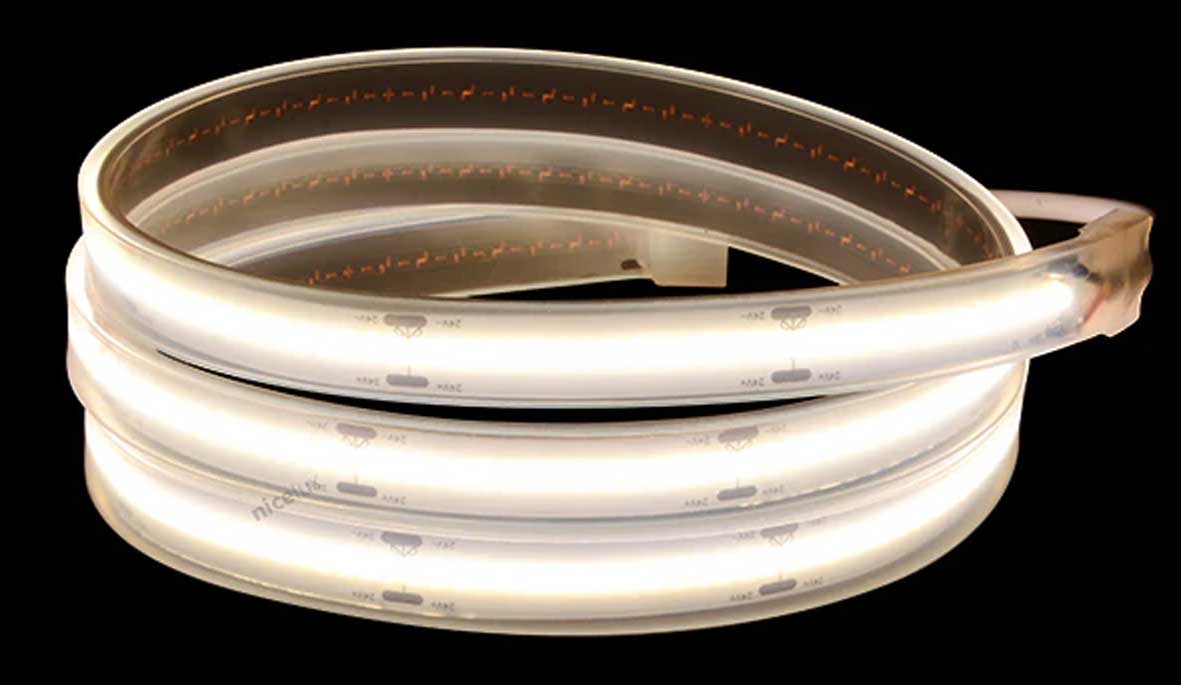

Le ruban LED 528 COB est un circuit électronique souple, long de 5 mètres. Il est composé de 528 diodes SMD COB 180° par mètre.

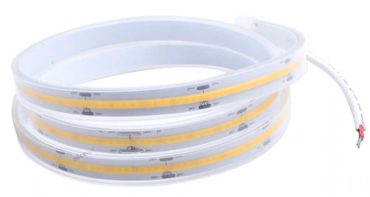

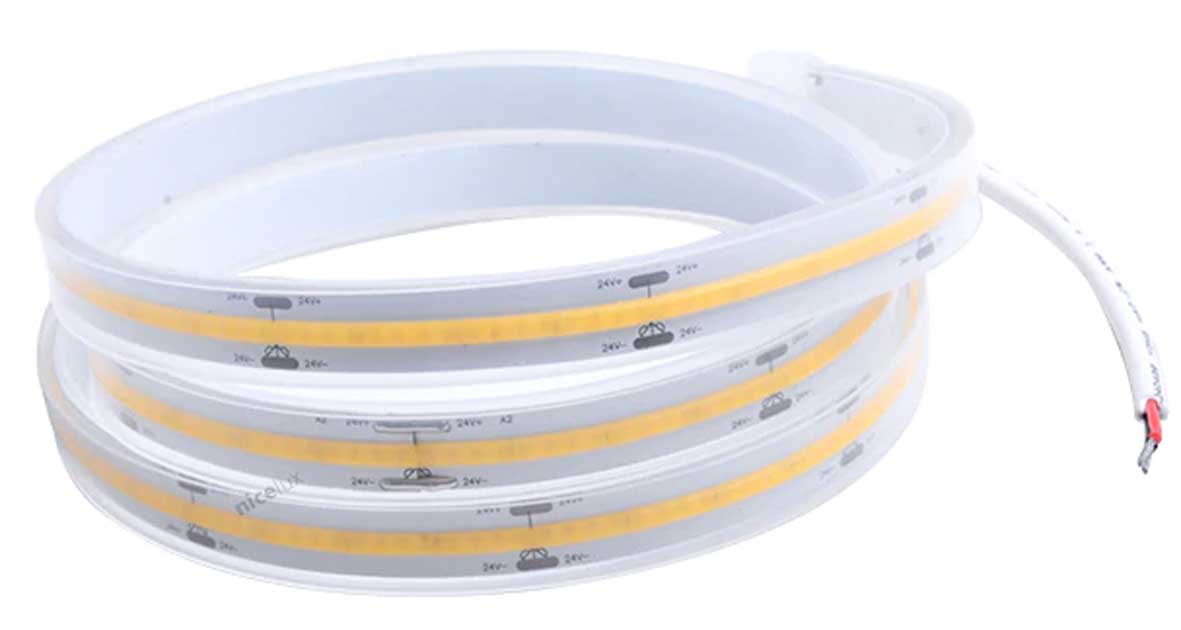

Ce ruban est sécable toutes les 14 LED, soit 27.5mm. Disponible 3 blanc, il est livré en gaine souple translucide silicone étanche avec cavaliers, bouchons et tube de colle.

Très puissant il peut être utilisé pour la signalétique et l’agencement de magasins mais aussi intégré dans des rampes lumineuses WLED pour l’éclairage d’enseigne. la technologie COB permet de ne plus avoir de boitiers LED et de déposer les sources lumineuses directement sur le circuit. Ainsi il est possible d’augmenté la densité de sources (LED sans boitier) afin d’avoir une pixellisation minimale (voir inexistante).

Le ruban LED 528 COB est compatible avec toutes les alimentations 12V WLED

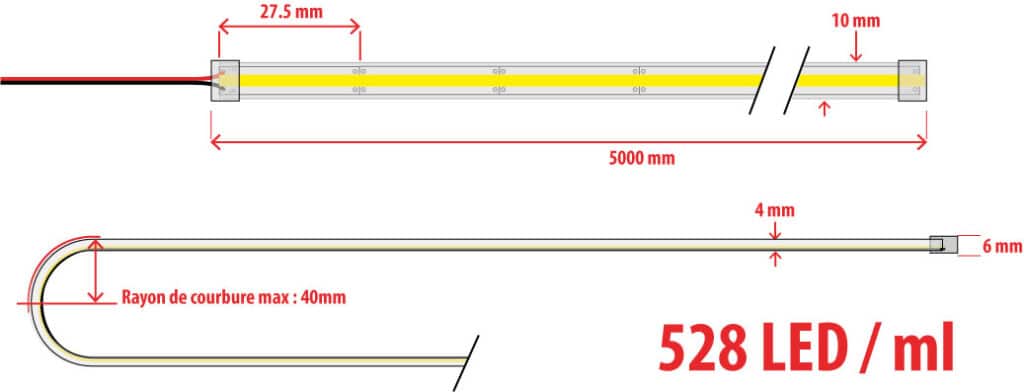

Ruban LED 528 COB étanche: plan

Ruban LED 528 COB étanche: mise en œuvre

Manipulation

Les rubans LED 528 COB sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (courbure maxi : 40 mm).

Coupe:

Un motif de ciseau illustre la marque où peut être coupé le ruban. Il est impératif de respecter ces indications sous peine de rendre la section inutilisable.

Chaque référence de ruban LED dispose de sections de coupes différentes. Les rubans LED sont livrés avec un tube de colle et des bouchons pour refaire l’étanchéité après chaque coupe.

Ruban LED 030 standard -bouchon

Connexion:

Pour alimenter les rubans LED, il est possible d’utiliser des connecteurs rapides, en revanche ces connecteurs ne sont pas étanches, ils sont réservés à un usage intérieur uniquement.

Ruban LED 030 standard - connecteur

Pour une utilisation extérieure, nous vous conseillons de souder à l’étain directement les fils sur le ruban, avant de refaire l’étanchéité avec la colle et les bouchons fournis.

Ruban LED 030 standard -soudure

Fixation:

Les rubans LED sont fournis avec des cavaliers à visser pour la fixation.

Ruban LED 030 standard -fixation

Pour une utilisation en surlignage de vitrine ou de bâtiment,  l’utilisation d’un profilé LED WLED,  vous permettra de conserver une bonne linéarité.
De même, l’utilisation de rampes lumineuses WLED, offre une solution simple et efficace, pour l’éclairage d’enseignes.

Ruban LED 528 COB étanche : câblage

Section de câble minimale préconisée:

Puissance (W)Intensité (A)Section câble (mm2)
3630.50
6050.75
120101
192161.5
300252.5
360304

Raccordement des rubans:

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Ruban LED 030 standard-cablage

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Ruban LED 528 COB étanche : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.
