Néon Flex LED 0816

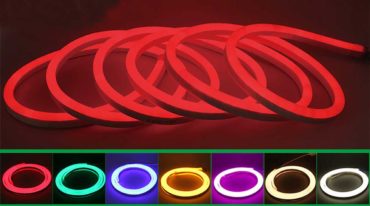

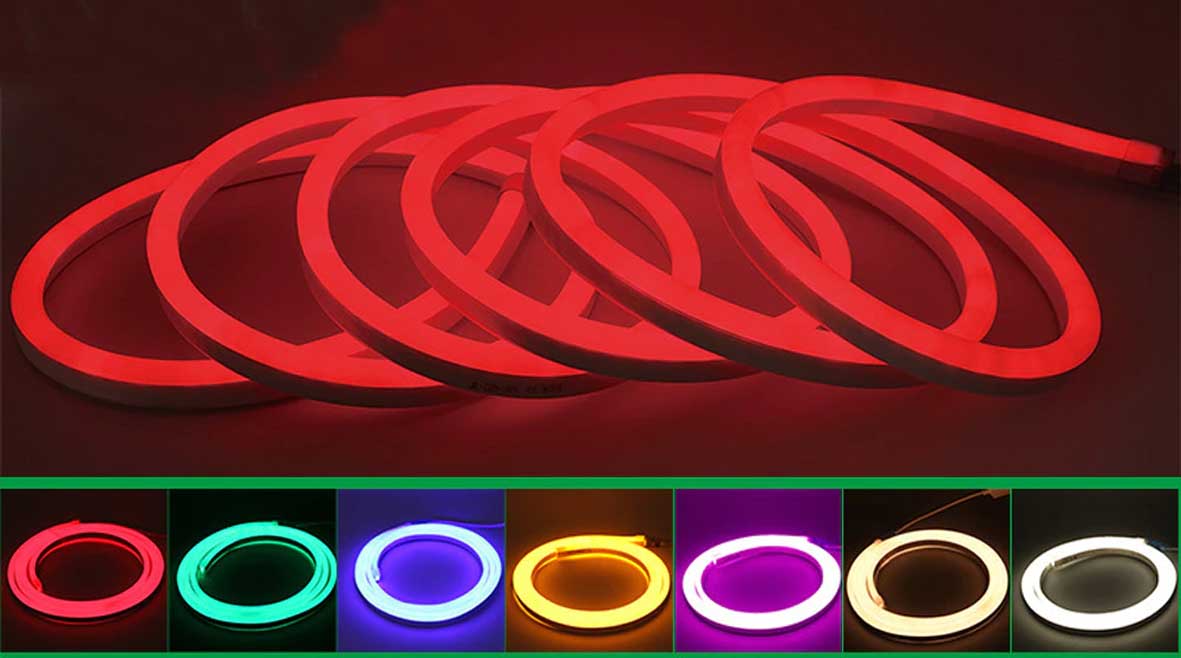

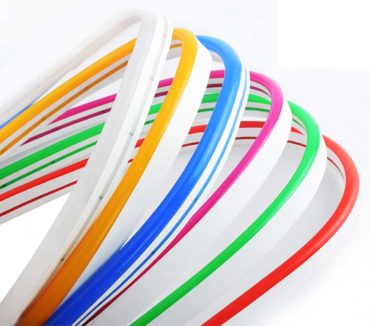

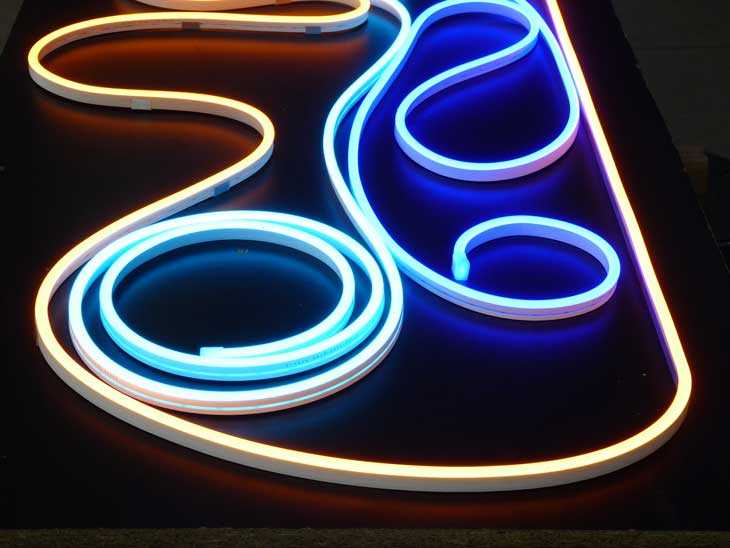

Néon Flex spécial formes complexes et surlignage (8 couleurs disponibles).

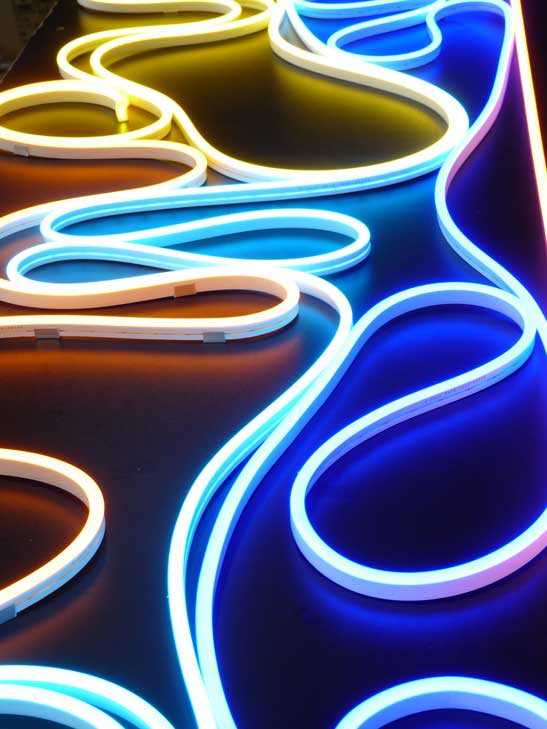

Le Neon Flex WLED est un circuit électronique souple long de 5 mètres coulé dans une gaine silicone diffusant (sur le dessus) . Il a une densité de LED de 120 diodes SMD2835 à 140° par mètre.

Ce Néon Flex est sécable toutes les trois LED, soit 2.5 cm. Disponible en 8 couleurs, il est utilisé pour la fabrication de lettres, logos,  formes et en surlignage. Ses caractéristiques particulières lui permettent d’être flexible et uniforme. Il combine ainsi les avantages des rubans et du profilé à effet néon.

Le Néon Flex est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

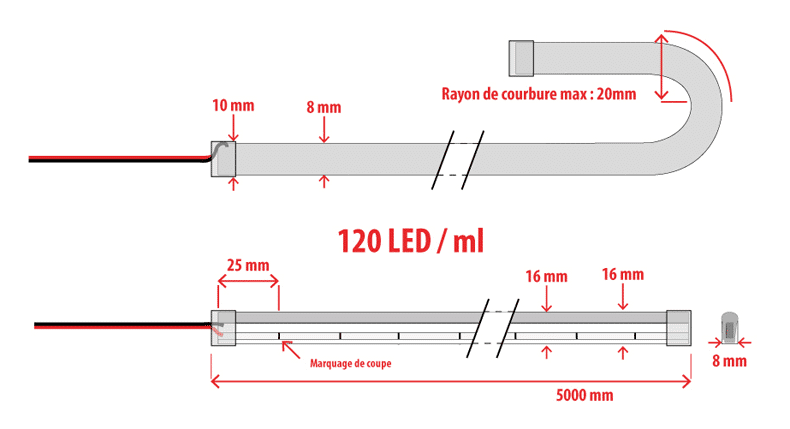

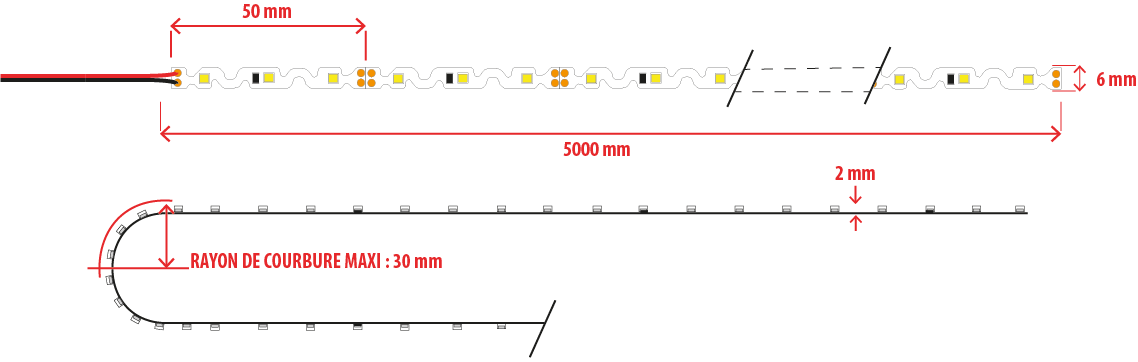

Néon Flex 0816 : plan



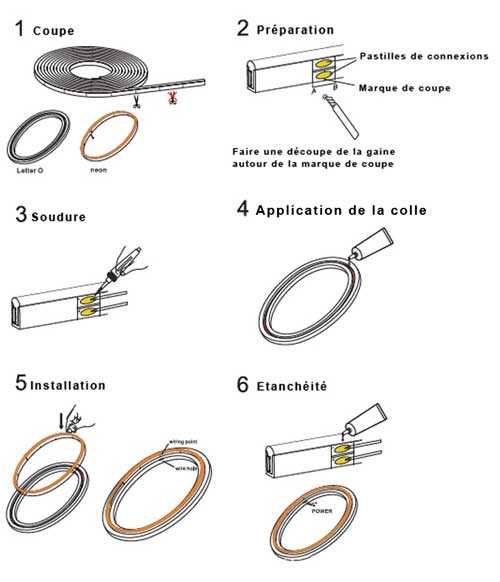

Néon Flex 0816 : mise en œuvre

Manipulation

Les Néons Flex sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (rayon de courbure maxi : 20 mm).

Il est important de prévoir une aération suffisante pour vos réalisations. Précautions d'utilisation de la LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l'AFNOR).

Surlignage :

Le Neon Flex est préconisé pour la réalisation de surlignage.

La mise en place du Néon Flex nécessite alors l'adjonction d'un profilé spécifique pour une linéarité parfaite.

Profilé LED effet néon - Réalisation Atelier Carrieu (65)

Fixer les Profilés aluminium le long de la surface à surligner puis insérez y le Néon FLex. Des points de colle entre le profil et le Néon Flex sont à appliquer pour assurer une bonne tenue dans le temps.

Création:

Le Néon Flex est préconisé pour la réalisation de créations lumineuses.

La mise en place du Néon Flex nécessite alors l'adjonction de clips de fixation ou d'un support usiné.



Fixer les clips le long de la forme à réaliser puis insérez y le Néon FLex. Des points de colle entre le profil et le Néon Flex sont à appliquer pour assurer une bonne tenue dans le temps.

 Avantages du Néon Flex

  • Source lumineuse éprouvée et fiable (fabrication à base de ruban WLED).
  • Trait de lumière uniforme sans zone d'ombre.
  • Rayon de courbure faible (20mm)
  • Facile à poser en surlignage grâce aux rails (non fournis)
  • Facile à poser en création grâce aux clips (non fournis)

 Section de câble minimale préconisée :

Puissance (W)Intensité (A)Section câble (mm2)
3630.50
6050.75
120101
192161.5
300252.5
360304

Raccordement des Néons Flex:

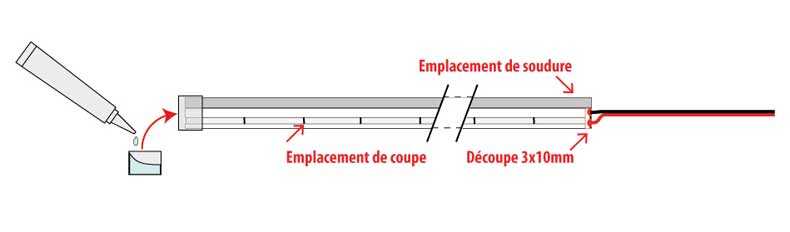

Les connexions s’effectuent par soudures isolées par un bouchon.

Le Néon Flex est vendu en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les Néon Flex.

Ruban LED 120 vertical -cablage

Dans cet exemple pour simplifier le câblage nous alimentons les Néons Flex A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Néon Flex : contrôle

Le Néon Flex WLED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de Néon Flex, on ne peut agir indépendamment sur les portions de LED.
Les contrôleurs pour Néon Flex WLED: Contrôleurs 12V
