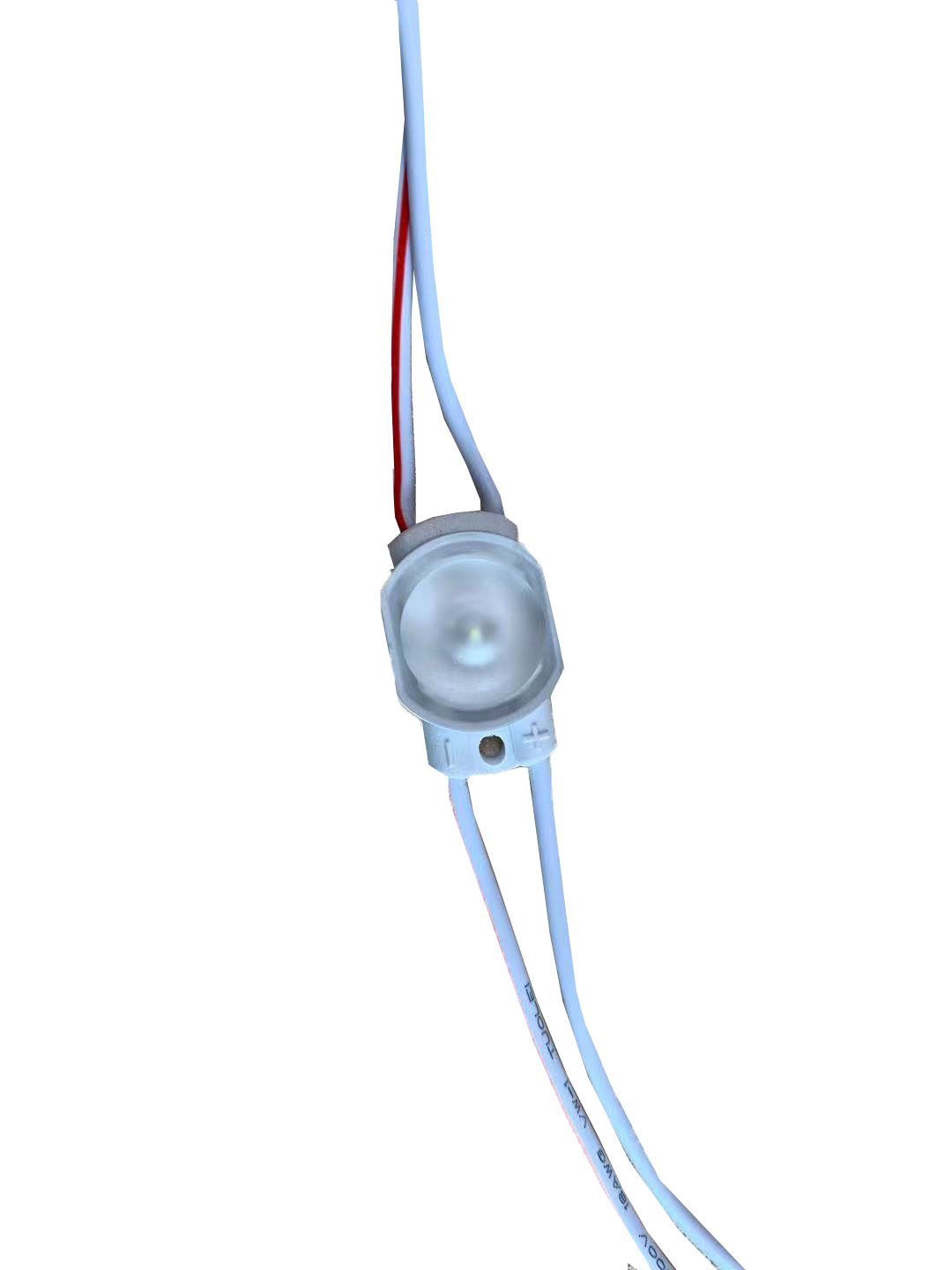

Évolution du Minichip power ultra, le Monochip power Ultra, est un module LED étanche équipé d’une LED de dernière génération, SMD2835, ainsi que d´une optique lenticulaire, à l’angle de diffusion porté à 160°.

Ce module LED grand angle, vendu en chaînes de 40 pièces, est parfait pour traiter les lettres boîtiers et caissons lumineux de petite taille.

Le module LED Monochip power Ultra est compatible avec toutes les alimentations 12 V et contrôleurs 12V WLED.

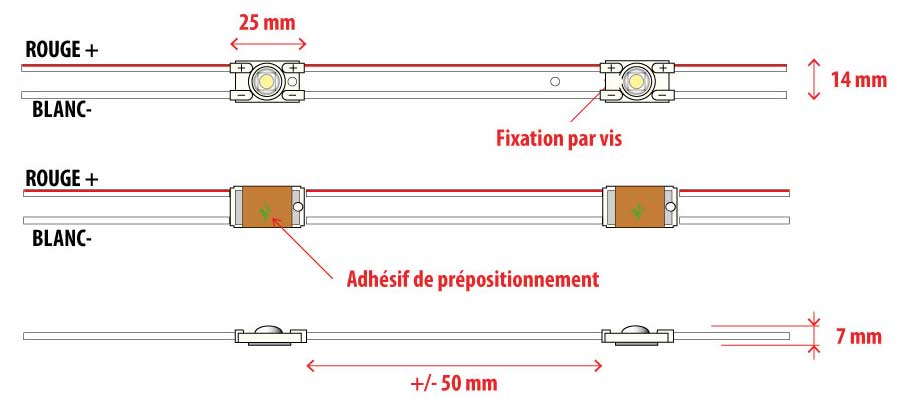

Module LED Monochip power Ultra : plan

Module LED Monochip Ultra : mise en œuvre

Manipulation

Les modules LED Monochip power Ultra sont constitués de composants électroniques, il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte.
Les modules LED Monochip power Ultra disposent d’un revers adhésif facilitant leur positionnement, ils doivent être collés (colle MS polymère) pour une tenue optimale dans le temps. Précautions d’utilisation des modules LED

Toute réalisation utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Éclairage face polycarbonate

Pour obtenir un éclairage constant sur des faces en polycarbonate, les modules doivent être placés de manière à ce que les faisceaux se rejoignent, ce qui évite de créer des zones d’ombre.

Eclairage de plexi avec LED

L’écart entre les chaînes A est défini en fonction de la dimension B.

Module LED Minichip power Ultra : câblage

Section de câble minimale préconisée:

Puissance (W)Intensité (A)Section câble (mm2)
3630.50
6050.75
120101
192161.5
300252.5
360304

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Raccordement des chaînes

Les chaînes de modules LED Monochip power Ultra sont constituées de 100 modules. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules. Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules.

module-led-cablage-chaine-100-pieces

Dans cet exemple, pour simplifier le câblage, nous alimentons les chaînes B et C avec une seule arrivée d’alimentation. En procédant ainsi nous ne créons pas une chaîne de plus de 100 modules. Avec cette méthode nous pourrions également alimenter 2 chaînes de 100 modules.

Module LED Monochip power Ultra : contrôle

Toute la gamme de modules est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules.

3.6/5 (5 Reviews)

Caractéristiques mécaniques

RéferenceDésignationUnité de ventePlage de fonctionnementGarantiePoidsLongueurLargeurÉpaisseurIndice de protectionFixationCouleur
RETCHPMONULT050-W3Monochip power ultra blanc chaud80pc-20 / +60°5 an – 8hrs / jrs10g25 mm14 mm7 mmIP 65VisBlanc
RETCHPMONULT050-W6Monochip power ultra blanc froid80pc-20 / +60°5 an – 8hrs / jrs10g25 mm14 mm7 mmIP 65VisBlanc

Caractéristiques électriques

RéferenceEntréePuissance (par module)Nombre de voiesConnexion
RETCHPMONULT05012VDC0.36 W1Fils

Caractéristiques lumineuses

RéferenceType de LEDCouleurAngleTemperature de couleurFlux lumineux / ledLED par pièce
RETCHPMONULT050-W3SMD 2835 5mmBlanc chaud160°3000°k50 lm1
