Spot LED Trio

Spot LED Trio pour éclairage & décoration | mono couleur et RGB.

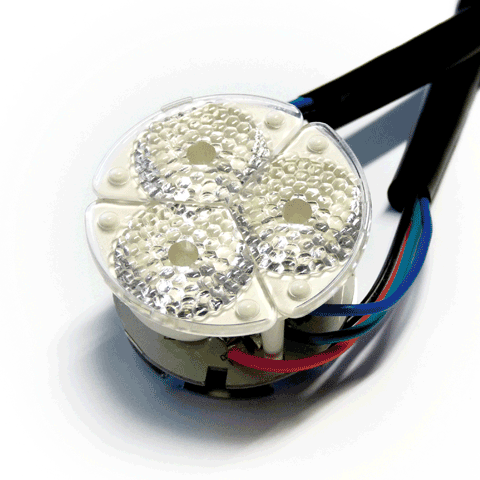

Le spot LED Trio existe en 3 x 1 W et 3 x 3W. Il est disponible en mono couleur (rouge, vert, bleu, blanc froid, blanc chaud, ambre) et en RGB.

Il possède 3 types de lentilles (12°/30°/45°) et s’intègre dans des collerettes diamètre 50 mm.

Le pilotage du Spot LED Trio se fait aisément grâce à nos RGBBOX OU DIMMER ( télécommande disponible en option).

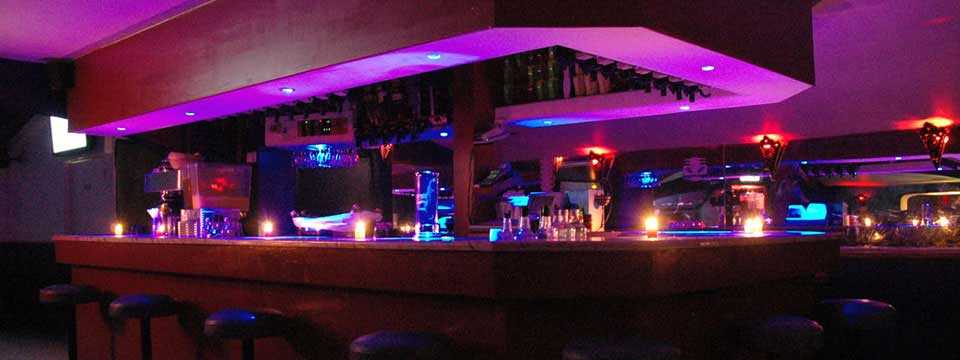

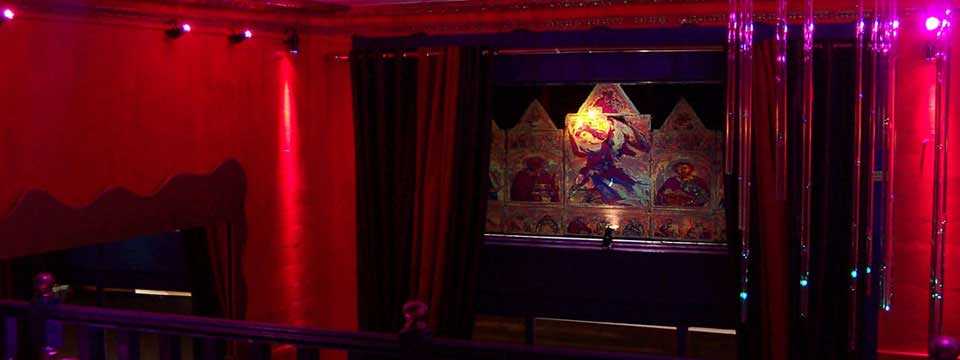

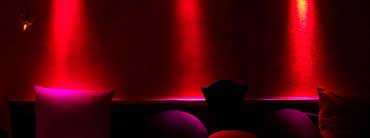

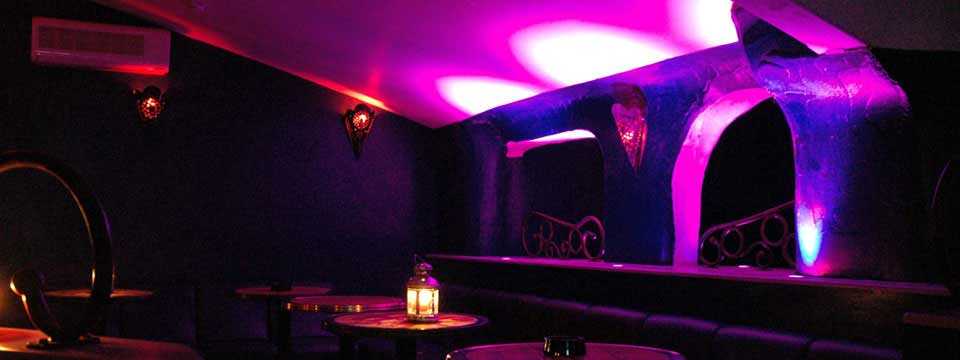

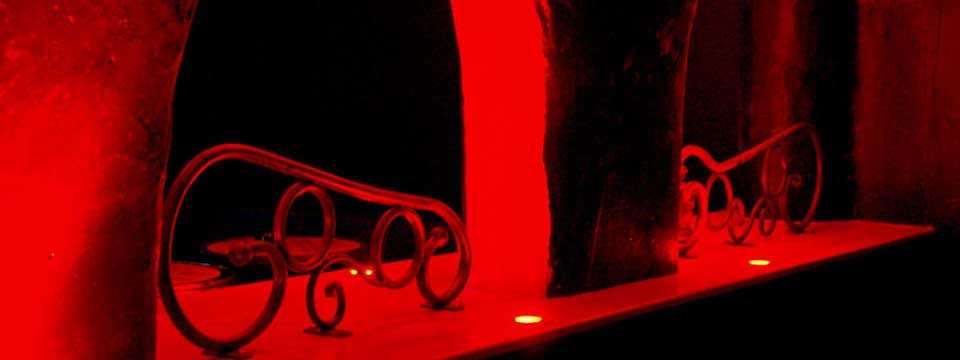

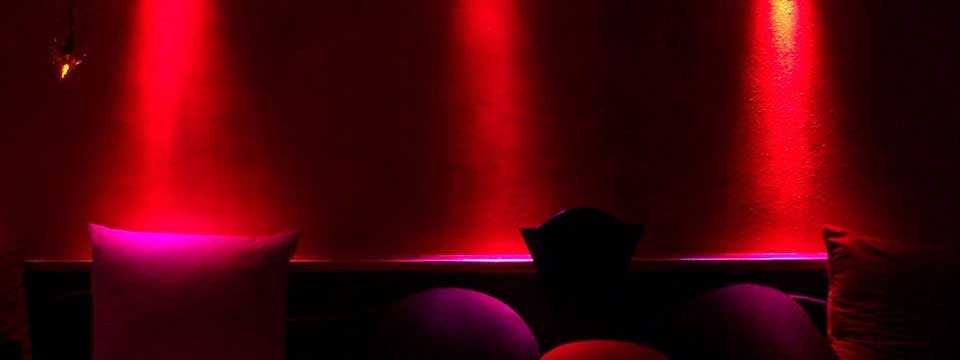

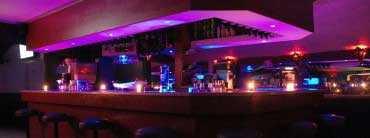

Ce spot LED est utilisé pour de la signalétique, de l’agencement. Mais l’étendue de ses capacités en fait un produit idéal pour la réalisation de décorations spécifiques.

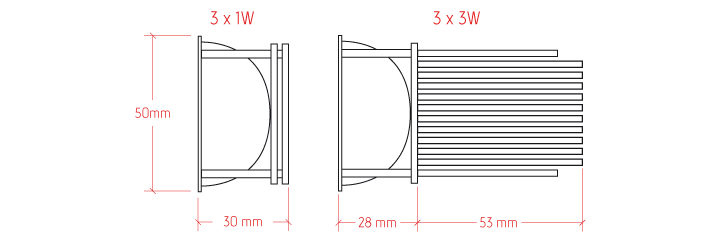

Spot LED Trio : plan

spot-led-trio-RGB-plan

Spot LED Trio : mise en œuvre

Montage Spot LED Trio

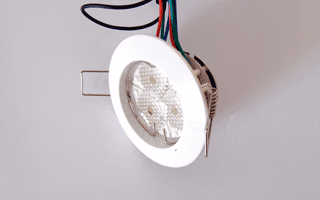

Le Spot LED Trio est prévu pour être encastré dans des collerettes. Il est possible de choisir l’angle de la lentille (12°/30°/45°).

spot-led-trio-RGB-collerette

Connecteurs rapides

Il est alimenté par un convertisseur 350 mA.

Spot LED Trio : câblage

Les connections peuvent s’effectuer par soudures isolées en gaine thermorétractable, ou grâce à des connecteurs rapides étanches.

Câblage avec convertisseur

Il est impératif de respecter le câblage de la LED de puissance, marron ou rouge étant le (+), et noir ou bleu étant le (-). Dans le cas inverse, les LED seront endommagées. Les LED de puissance sont raccordées en série sur la sortie du convertisseur, il est impératif de ne pas les connecter en parallèle.
spot led cablage
Il est impératif de connecter les LED (circuit secondaire) avant de connecter l’alimentation 230 Vac (circuit primaire). Dans le cas contraire les LED peuvent être affectées par une décharge.

!! (surtension et risque de chocs électriques sur personne) !!

L’alimentation des LED de puissance se fait par un convertisseur qui fournit une intensité constante et en tension variable, contrairement à l’alimentation des LED standards qui se fait en tension constante.

Spot LED Trio : contrôle

Le spot Trio peut être contrôlé à partir des DIMMERBOX et des RGBBOX.

Caractéristiques mécaniques

DésignationUnité de ventePlage de fonctionnementPoidsLongueurLargeurÉpaisseurIndice de protectionFixationCouleur
SPOT TRIO 3x1W MONO1 pc-20 / +45°150 gr50 mm50 mm30 mmIP 20ColleretteBlanc
SPOT TRIO 3x3W MONO1 pc-20 / +45°160 gr50 mm50 mm81 mmIP 20ColleretteBlanc
SPOT TRIO 3x1W RGB1 pc-20 / +45°150 gr50 mm50 mm30 mmIP 20ColleretteBlanc

Caractéristiques électriques

Puissance maxiEntréeRéglageConnexion
3 / 9 W350 / 700 mADIMMERBOX ou RGBBOXConnecteurs

Caractéristiques lumineuses

Type de LEDAngleCouleurLED par pièce
1 W12°/30°/45°R/V/B/B(chaud/froid)/A3
3 W12°/30°/45°R/V/B/B(chaud/froid)/A3
1 W12°/30°/45°RGB3
