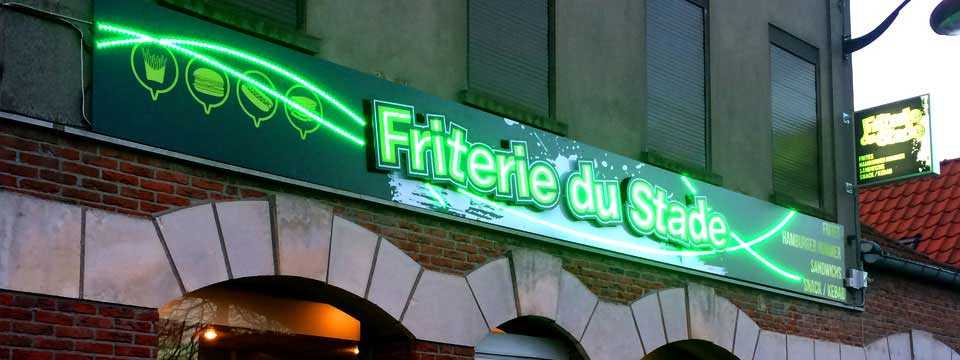

Ruban led 120 vertical-réalisationRéalisation ID GRAPHIQUE (62)

Ruban LED 120 vertical

Ruban de LED vertical spécial PMMA 30 mm & lettres fines.

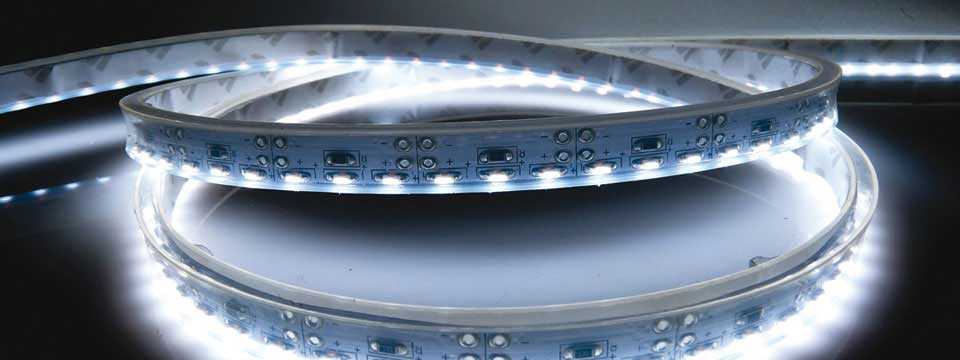

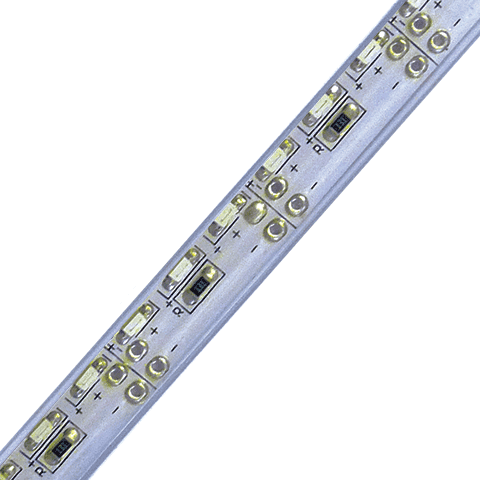

Le ruban LED 120 vertical est un circuit électronique souple long de 5 mètres. Il est composé de 120 diodes SMD335 140° par mètre.

Ce ruban de LED est sécable toutes les trois LED, soit 2,5 cm. Disponible en 6 couleurs, il est utilisé pour la fabrication de lettres en plexi 30 mm, et d’enseignes LED rétro éclairées.

Le ruban LED 120 vertical est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

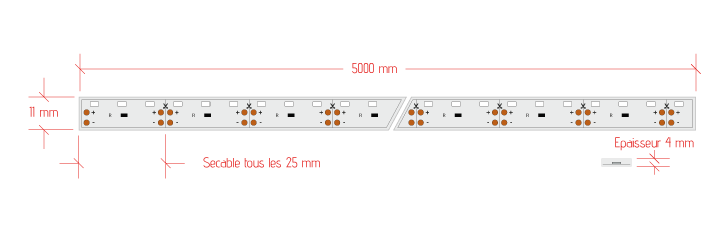

Ruban LED 120 vertical : plan

Ruban led 120 vertical-plan

Ruban LED 120 vertical : mise en œuvre

Manipulation

Les rubans sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (courbure maxi : 40 mm).

Il est important de prévoir une aération suffisante pour vos réalisations. Précautions d’utilisation de la LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Rétro éclairage lettres fines:

Le ruban de LED vertical est préconisé pour la mise en lumière de lettres disposant d’une graisse fine à très fine (1 cm).
La mise en place de bandes LED verticales nécessite un encombrement moins important que les modules LED pour enseignes. Ce ruban LED assure un halo lumineux homogène et intense en limitant les zones d’ombres produites par les entretoises.

Ruban led 120 vertical-installation

Usinage & mise en place

Prévoir une zone vers l’intérieur pour échapper le surplus de ruban (sécable tous les 25 mm).

Insérer le ruban LED vertical dans la rainure en ajoutant un filet de colle pour assurer une bonne tenue dans le temps. Refaire l’étanchéité du ruban en insérant du silicone dans la gaine après chaque coupe.

Ruban led 120 vertical-installation

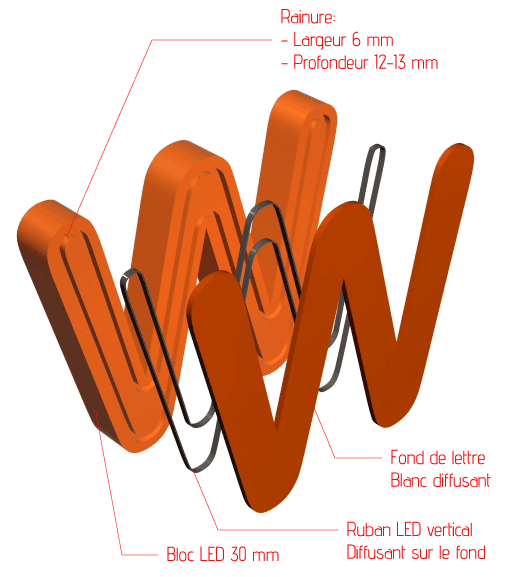

Éclairage Lettres « Bloc LED »

Également utilisé pour l’éclairage de lettre en bloc LED ou PMMA 30 mm, le ruban LED vertical offre un très bon rendu lumineux. De la même manière que pour le rétro éclairage il assure une luminosité homogène et permet une mise en lumière efficace de vos textes en bloc LED diffusant 30 mm.

Usinage & mise en place

Prévoir une zone vers l’intérieur pour échapper le surplus de ruban (sécable tous les 25 mm).

Ruban led 120 vertical-installation

Pour une meilleure diffusion de la lumière il est conseillé d’orienter le flux lumineux en direction d’un fond de lettre blanc. Refaire l’étanchéité du ruban en insérant du silicone dans la gaine après chaque coupe.

 Avantages du ruban LED vertical 120

  • Temps d’usinage réduit.
  • Temps d’équipement des lettres réduit.

 Section de câble minimale préconisée :

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Raccordement des rubans :

Les connexions peuvent s’effectuer par soudures isolées en gaine thermo-rétractable.

Le ruban LED vertical est vendu en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Ruban LED 120 vertical -cablage

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Ruban LED 120 vertical : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.
Les contrôleurs pour ruban LED: Contrôleurs 12V

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Ruban LED 120 vertical 1 rouleau / 5 mètres -20 / +45° 2 ans – 8hrs / jrs 150 g 5000 mm 11 mm 4 mm IP 65 Colle Blanc

Caractéristiques électriques

Entrée Puissance maxi (par rouleau) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 30 W 1 Fils 1 25 mm

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux /ml LED par pièce LED au ml
SMD 335 Bleu 140° 463-475 nm 141 lm 600 120
SMD 335 Vert 140° 512-528 nm 368 lm 600 120
SMD 335 Rouge 140° 619-635 nm 202 lm 600 120
SMD 335 Ambre 140° 584-595 nm 151 lm 600 120
SMD 335 Blanc chaud (3000-3500K) 140° 720 lm 600 120
SMD 335 Blanc froid (6000-6500K) 140° 720 lm 600 120
SMD 335 Blanc extra (8000-10000K) 140° 720 lm 600 120
