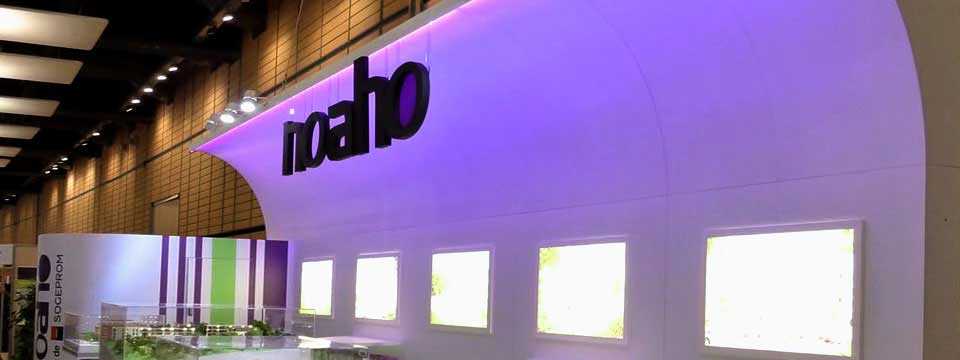

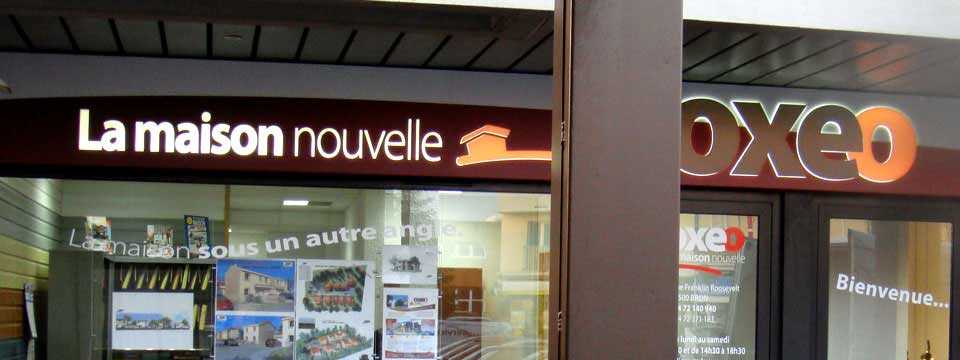

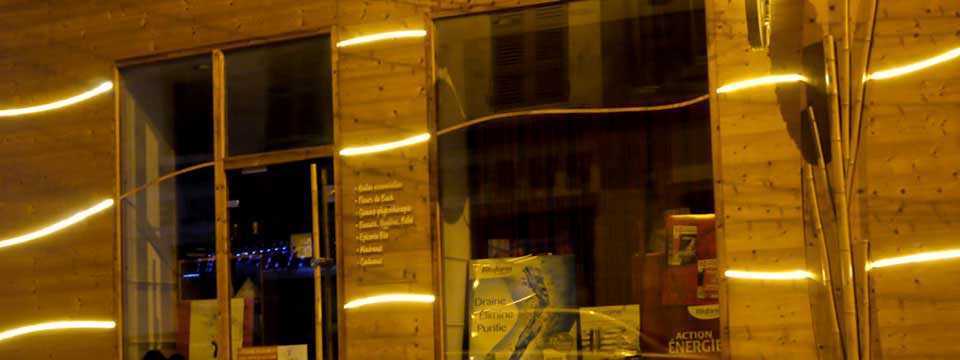

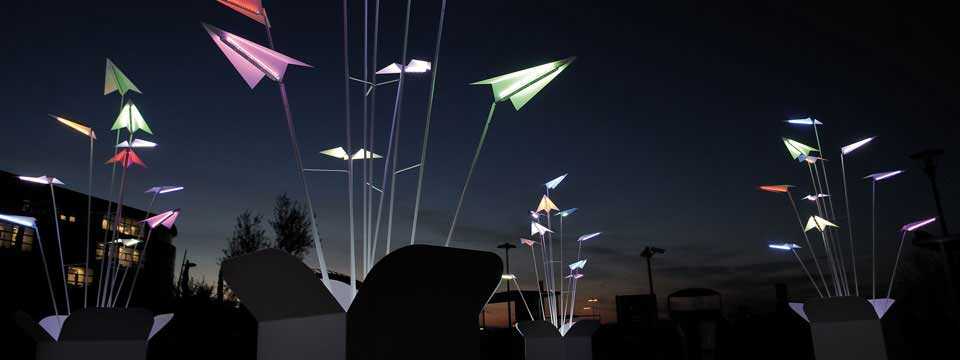

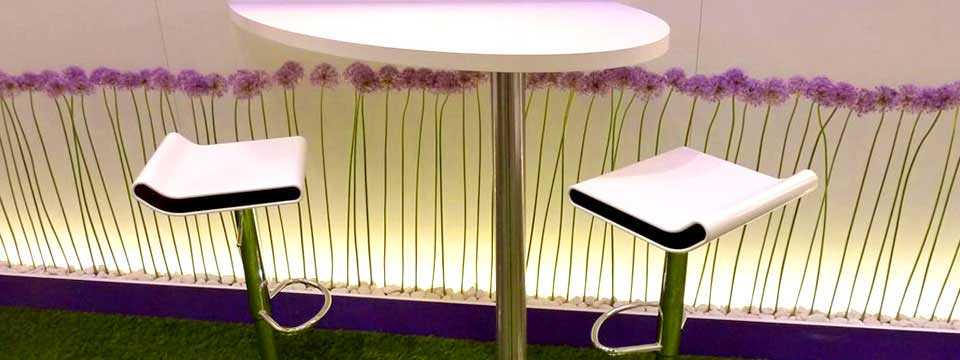

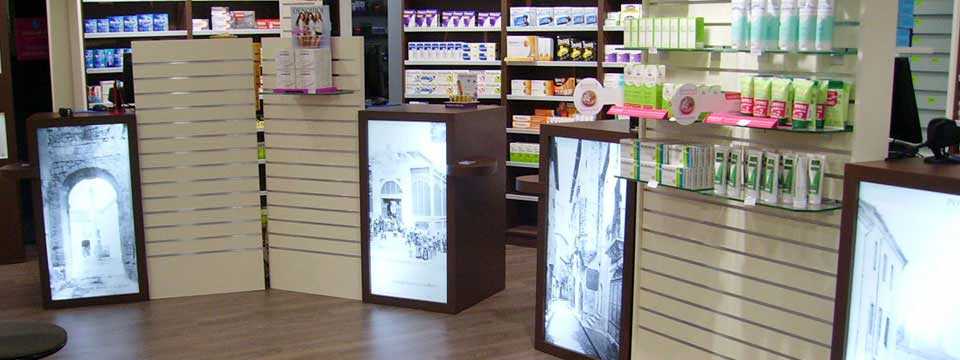

ruban-led 060-power-installation-realisation-2-GILLES BAIL-69ruban-led 060-power-installation-realisation-3-GILLES BAIL-69ruban-led 060-power-installation-realisation-BSA-BONNARD-69ruban-led 060-power-installation-realisation-GILLES BAIL-69ruban-led 060-power-installation-realisation-PITAYAL-69ruban-led 060-power-installation-realisation-REHOME-69

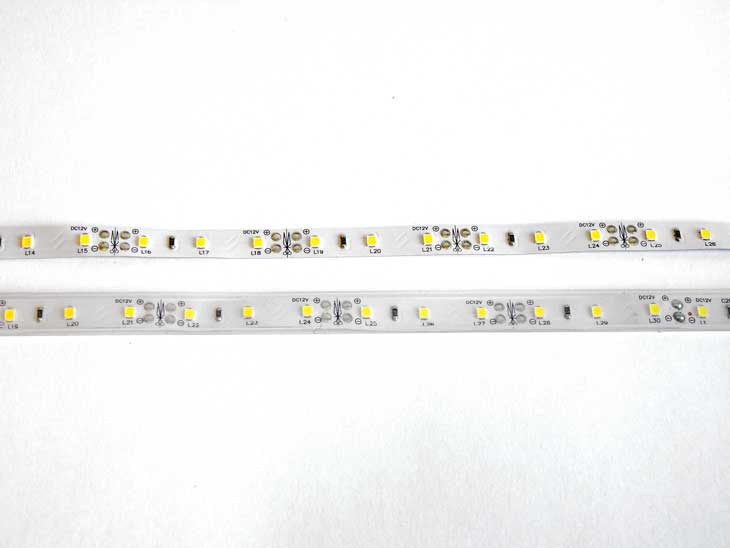

Ruban LED 060 Power

Ruban LED pour éclairage & agencement mono couleur & RGB

Le ruban LED 060 Power est un circuit électronique souple, long de 5 mètres. Il est composé de 60 diodes SMD5050 140° par mètre.

Ce ruban est sécable toutes les trois LED, soit 5 cm. Disponible en sept couleurs et RGB, il est livré en gaine souple translucide silicone étanche avec cavaliers, bouchons et tube de colle.

Très puissant il peut être utilisé pour la signalétique et l’agencement de magasins mais aussi intégré dans des rampes lumineuses WLED pour l’éclairage d’enseigne.

Le ruban LED 060 Power est compatible avec toutes les alimentations 12V et contrôleurs RGB 12V WLED.

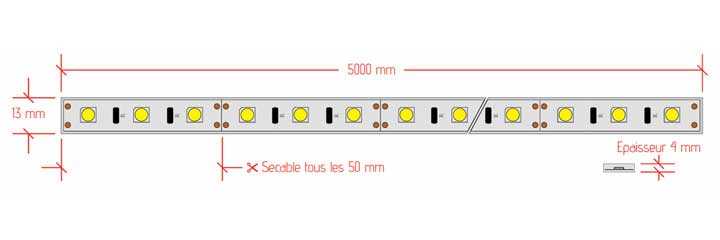

Ruban LED 060 power : plan

Ruban LED 060 Power

Ruban LED 060 power : mise en œuvre

Manipulation

Les rubans LED 060 power sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (courbure maxi : 40 mm).

Coupe:

Un motif de ciseau illustre la marque où peut être coupé le ruban. Il est impératif de respecter ces indications sous peine de rendre la section inutilisable.

Chaque référence de ruban LED dispose de sections de coupes différentes. Les rubans LED sont livrés avec un tube de colle et des bouchons pour refaire l’étanchéité après chaque coupe.

Ruban LED 030 standard -bouchon

Connexion:

Pour alimenter les rubans LED, il est possible d’utiliser des connecteurs rapides, en revanche ces connecteurs ne sont pas étanches, ils sont réservés à un usage intérieur uniquement.

Ruban LED 030 standard - connecteur

Pour une utilisation extérieure, nous vous conseillons de souder à l’étain directement les fils sur le ruban, avant de refaire l’étanchéité avec la colle et les bouchons fournis.

Ruban LED 030 standard -soudure

Fixation:

Les rubans LED sont fournis avec des cavaliers à visser pour la fixation.

Ruban LED 030 standard -fixation

Pour une utilisation en surlignage de vitrine ou de bâtiment,  l’utilisation d’un profilé LED WLED,  vous permettra de conserver une bonne linéarité.
De même, l’utilisation de rampes lumineuses WLED, offre une solution simple et efficace, pour l’éclairage d’enseignes.

Ruban LED 060 power : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Raccordement des rubans:

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Ruban LED 030 standard-cablage

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Ruban LED 060 power : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Ruban LED 060 Power 1 rouleau / 5 mètres -20 / +45° 2 ans – 8hrs / jrs 150 g 5000 mm 13 mm 4 mm IP 65 Colle / cavaliers Blanc

Caractéristiques électriques

Entrée Puissance maxi (par rouleau) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 45 W 1 ou 3 Fils 1 50 mm

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux / ml LED par pièce LED au ml
SMD 5050 Bleu 140° 463-475 nm 168 lm 300 60
SMD 5050 Vert 140° 512-528 nm 477 lm 300 60
SMD 5050 Rouge 140° 619-635 nm 276 lm 300 60
SMD 5050 Ambre 140° 584-595 nm 240 lm 300 60
SMD 5050 Blanc chaud (3000-3500K) 140° 1080 lm 300 60
SMD 5050 Blanc froid (6000-6500K) 140° 1080 lm 300 60
SMD 5050 Blanc extra (8000-10000K) 140° 1080 lm 300 60
SMD 5050 RGB 140° R:180 – G:576 – B:144 lm 300 60
