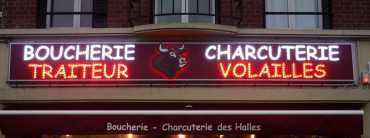

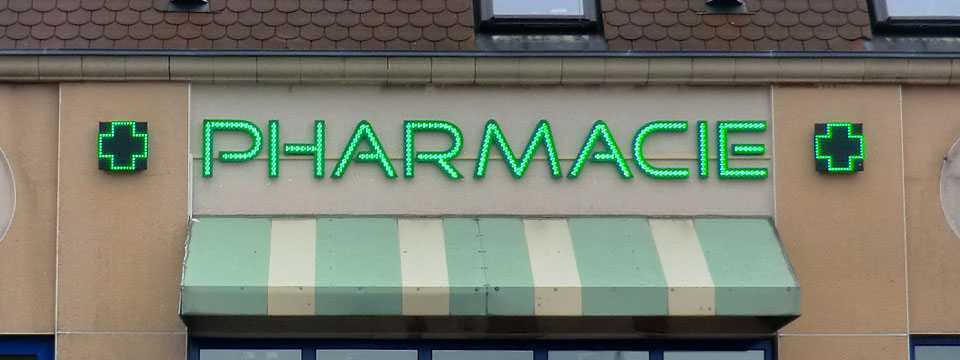

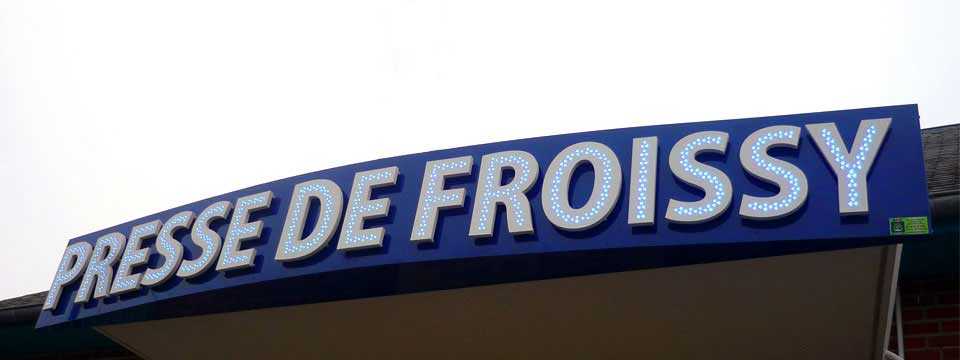

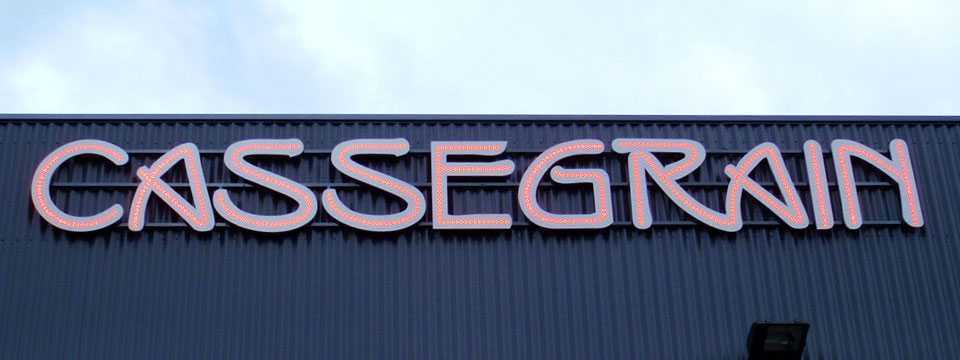

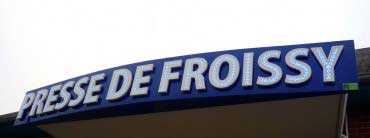

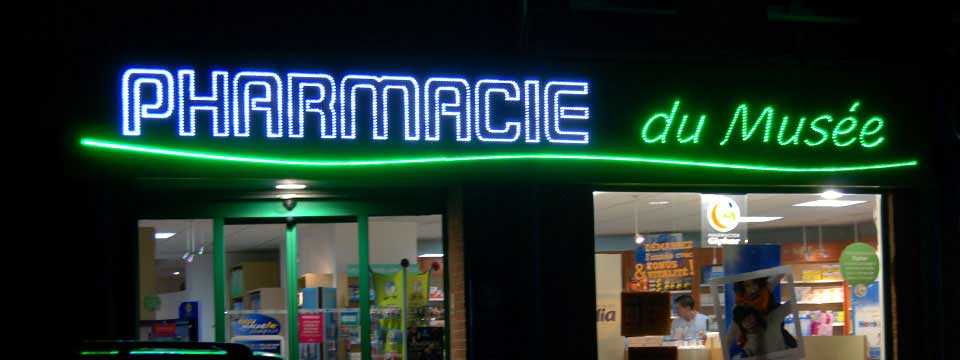

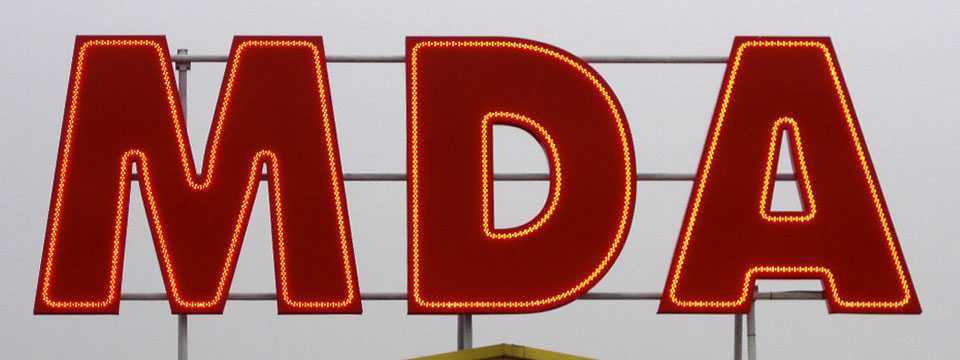

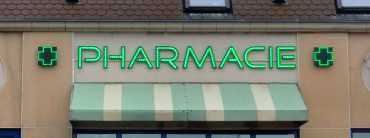

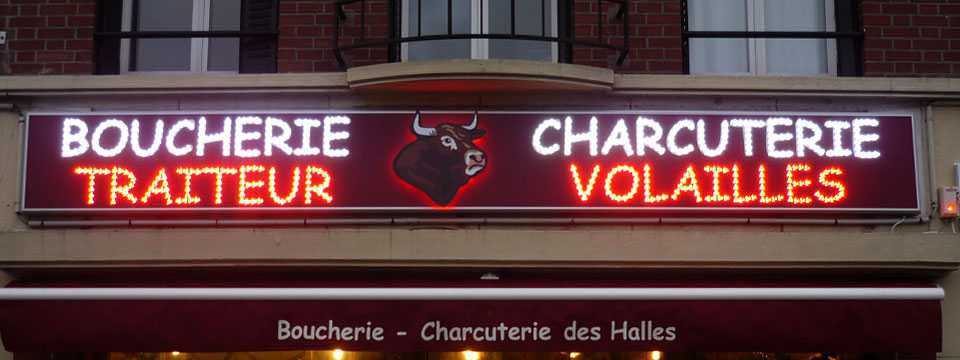

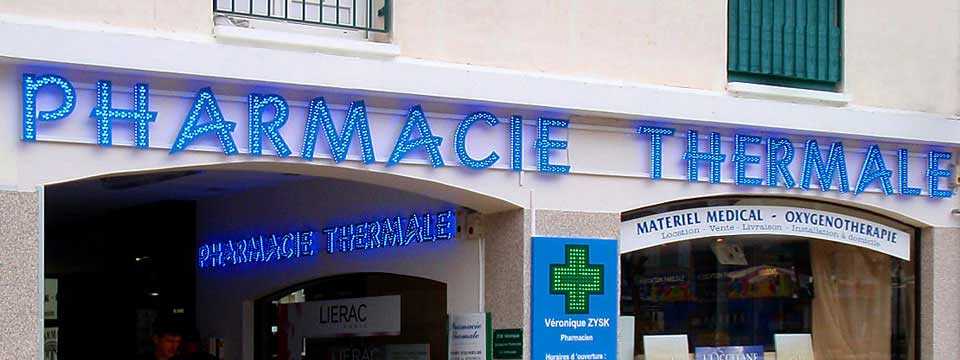

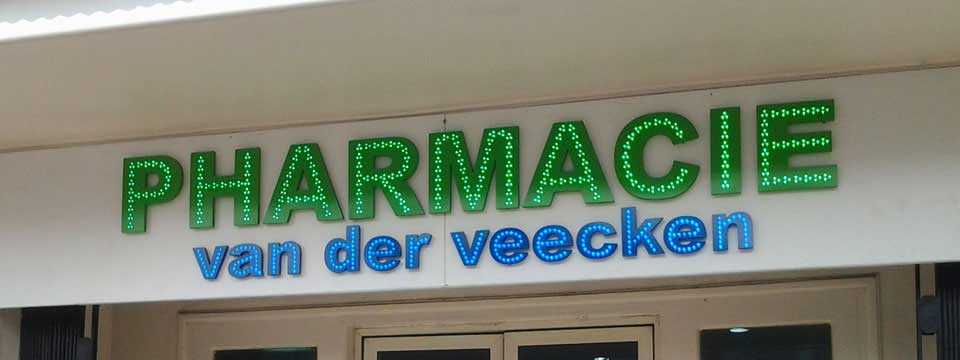

Réalisation EPC (60)Réalisation ACTION PUB (69)Réalisation EPC (60)Réalisation M PRIM 86 (86)Réalisation IDENTIFIA (57)Réalisation M PRIM 86 (86)Réalisation ENSEIGNE DIFFUSION (59)Réalisation Agencement Remy Benoist (69)

Module LED Tripix grand angle

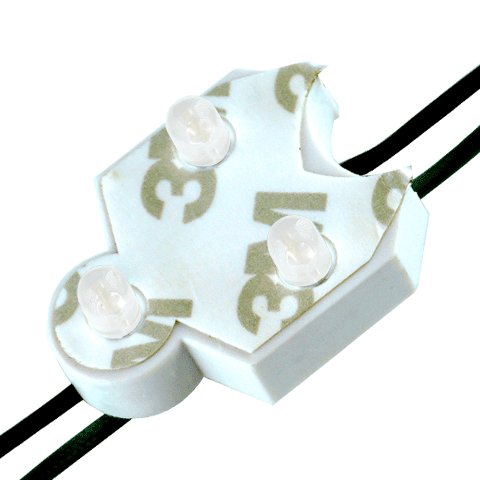

Module LED 3 points pour enseigne lumineuse à LED 5 mm apparentes.

Le Tripix grand angle est un module LED étanche disposant de 3 LED 5 mm en 140° qui garantira à vos enseignes une excellente visibilité, même en plein jour !

Préconisé pour la réalisation d’enseignes lumineuses et de logo, il est disponible en 5 couleurs (rouge, verte , bleu, ambre et blanc), muni d’un revers adhésif 3M pour faciliter sa mise en place.

Il est livré en chaîne de 100 pièces sécable tous les modules.

Le module LED Tripix grand angle est compatible avec toutes les alimentations 12V et les contrôleurs 12V WLED.

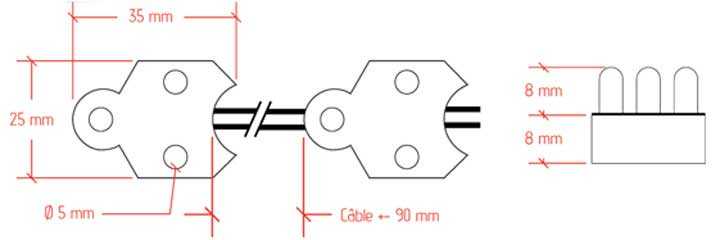

Module LED Tripix grand angle : plan

module-led-tripix-plan

Module LED Tripix grand angle : mise en œuvre

Manipulation

Les modules LED Tripix grand angle sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte. Précautions d’utilisation des modules LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Préparation du support

Le support doit être percé à 5.7 (+- 0.1 mm) afin de ne pas exercer de contrainte sur la LED au moment de la mise en place du module.

Module LED Tripix grand angle

Chaque module LED dispose d’un revers adhésif «3M» afin de faciliter son positionnement. Nous préconisons toutefois d’ajouter un filet de mastic colle afin de garantir une tenue optimale dans le temps.

Module LED Tripix grand angle : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

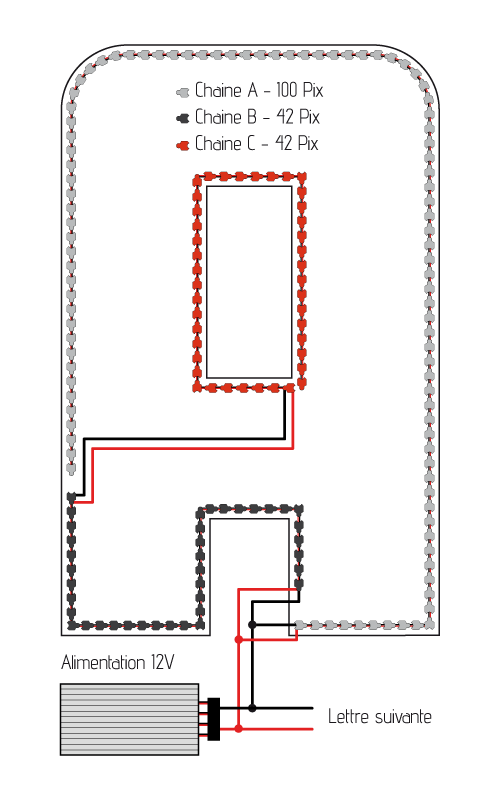

Raccordement des chaînes

Pour toute la gamme d’éclairage direct, les chaînes sont constituées de 100 modules LED. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules.

Module LED Tripix grand angle -

Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules LED. Ex: Les chaînes B et C peuvent être aboutées, car la somme est inférieure aux 100 modules maximum autorisés.

Les chaînes A et B ne peuvent pas être aboutées, car la somme est supérieure au 100 modules LED maximum autorisés.

Module LED Tripix grand angle : contrôle

Le module LED Tripix grand angle est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Tripix grand angle 100 pcs -20 / +45° 2 ans – 8hrs / jrs 8 g 25 mm 35 mm 16 mm IP 65 Adhésif / Colle Blanc

Caractéristiques électriques

Entrée Puissance maxi (par module) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 0,25 W 1 Fils 100 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (par LED) Puissance lumineuse (par LED) LED par pièce LED au ml
5 mm Bleu 140° 470 nm 16.54 lm 4000 mcd 3 25
5 mm Vert 140° 525 nm 28.94 lm 7000 mcd 3 25
5 mm Rouge 140° 625 nm 12.4 lm 3000 mcd 3 25
5 mm Bland froid 140° 20.67 lm 5000 mcd 3 25
5 mm Ambre 140° 12.40 lm 3000 mcd 3 25
