Module LED Tripix-L

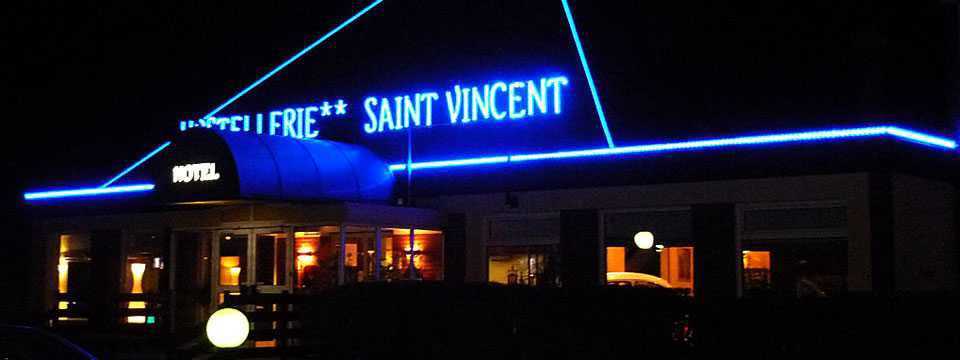

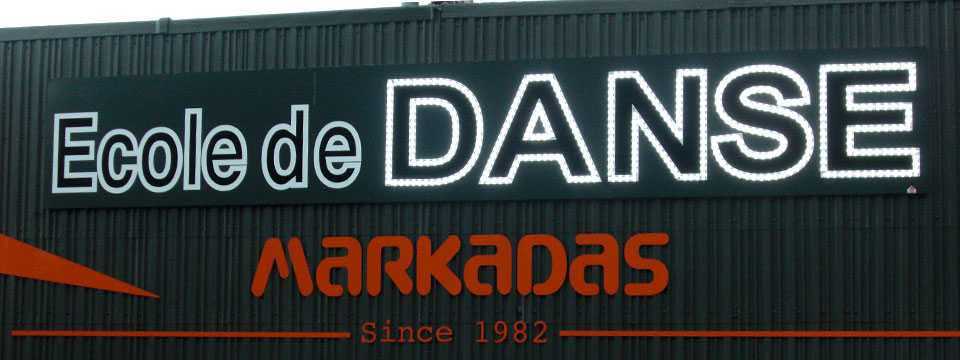

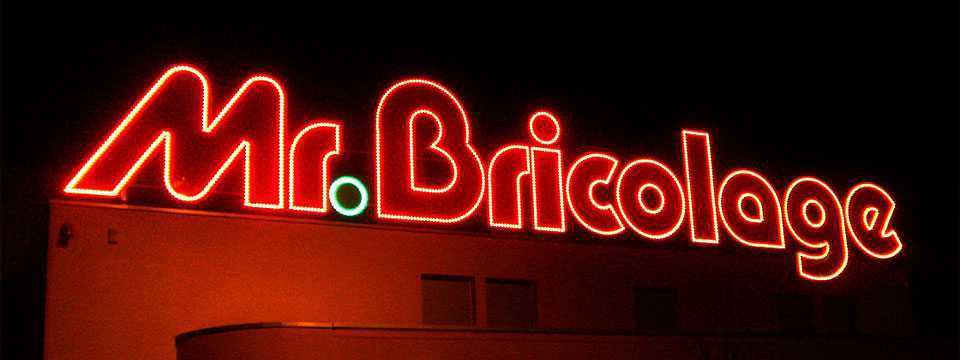

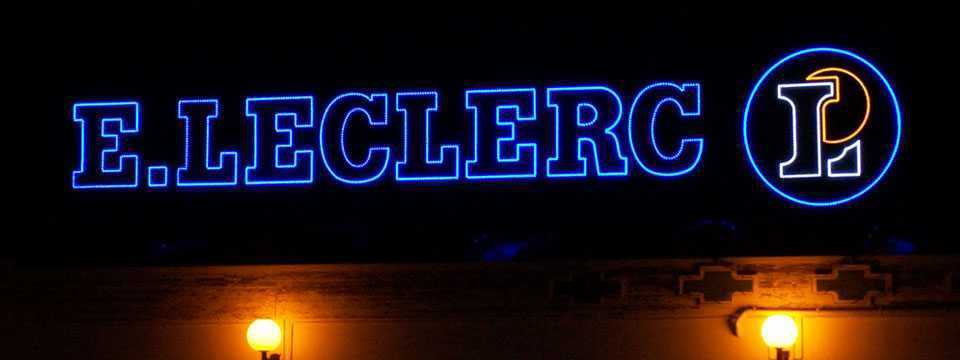

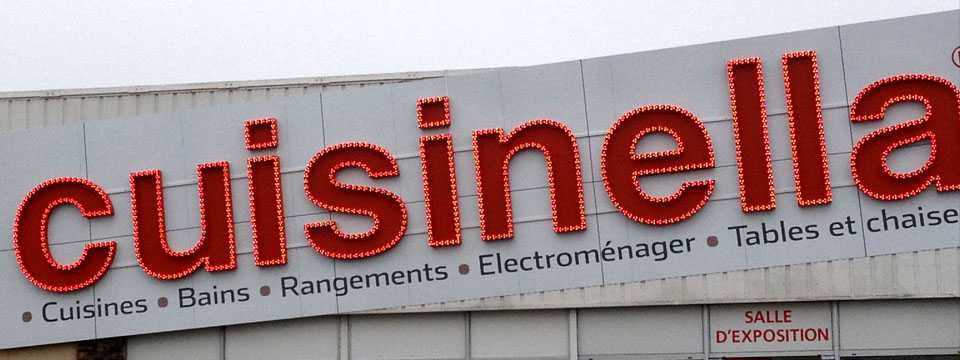

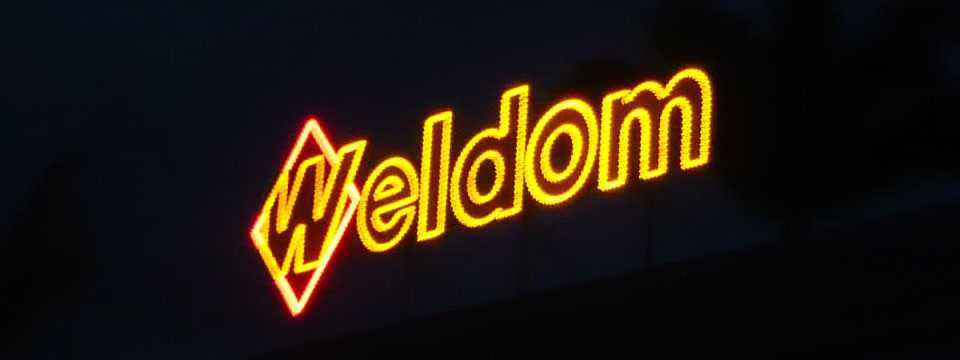

Réalisation LAROUSSE CREATION (45)Réalisation ACTION PUB (69)Réalisation REUNIPUB (Réunion)Réalisation DUFAY PUBLICITE (28)Réalisation EPC (60)Réalisation SERIROSSI (71)Réalisation PANO BOUTIQUE ROUEN (76)

Module LED Tripix-L

Module LED 3 points pour enseigne lumineuse à LED 8 mm apparentes.

Le Tripix-L est un module LED étanche de trois LED 8mm disponible en 5 couleurs (rouge, verte , bleu, ambre et blanc) pour très grandes enseignes, type supermarché.

Parfait pour le remplacement de tubes néon, car il permet de conserver les lettres existantes !

Sa LED 120° rendra votre enseigne lumineuse visible même en plein jour.
Sa coque est de la couleur de la LED et il peut être vissé sur le chant de la lettre baignoire ou sur la face (montage possible sans démonter les lettres).

Ce module LED est livré en chaîne de 100 pièces sécable tous les modules.

Le module LED Tripix-L est compatible avec toutes les alimentations 12V et les contrôleurs 12V WLED.

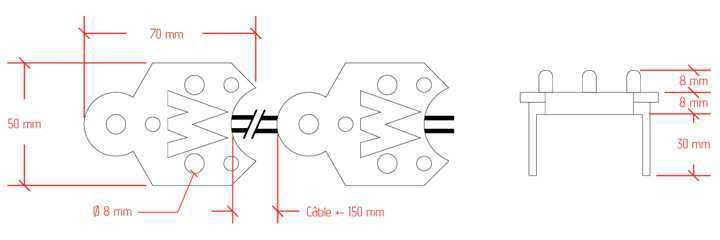

Module LED Tripix-L : plan

Module LED Tripix-L - plan

Module LED Tripix-L : mise en œuvre

Manipulation

Les modules LED Tripix-L sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte. Précautions d’utilisation des modules LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Montages possibles

Dans le cas d’une lettre creuse, visser le module sur le chant de la lettre grâce aux deux languettes disposées de part et d’autre de la coque.

Montage Tripix-L

Dans le cas d’une lettre pleine, fixer directement le module en face avant en retirant les languettes. Elles se séparent facilement du module grâce à une rainure permettant une cassure nette.

Montage module LED Tripix-L sur chant de lettre

Pour un montage en LED traversante il est conseillé de percer à 8.7 (+-0.1 mm).

Module LED Tripix-L : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Raccordement des chaînes

Pour toute la gamme d’éclairage direct, les chaînes sont constituées de 100 modules LED. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules.

cablage-module led-onepix

Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules LED.
Ex: Les chaînes B et C peuvent être aboutées, car la somme est inférieure aux 100 modules maximum autorisés.

Les chaînes A et B ne peuvent pas être aboutées, car la somme est supérieure au 100 modules LED maximum autorisés.

Module LED Tripix-L : contrôle

Le module LED Tripix-L est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Tripix-L 100 pcs -20 / +45° 2 ans – 8hrs / jrs 15 g 70 mm 50 mm 46 mm IP 65 Vis Idem couleur LED

Caractéristiques électriques

Entrée Puissance maxi (par module) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 0,25 W 1 Fils 100 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (par led) Puissance lumineuse (par led) LED par pièce LED au ml
8 mm Bleu 120° 470 nm 3,2 lm 1000 mcd 3 15
8 mm Vert 120° 525 nm 7,5 lm 2400 mcd 3 15
8 mm Rouge 120° 625 nm 5,6 lm 1800 mcd 3 15
8 mm Bland froid 120° 7,5 lm 2400 mcd 3 15
8 mm Ambre 120° 5,6 lm 1800 mcd 3 15
