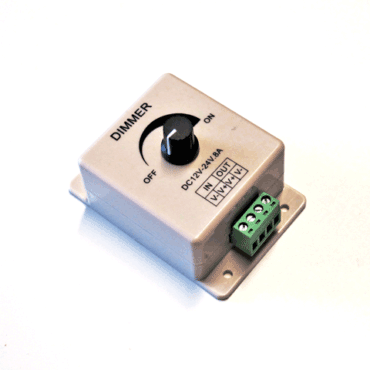

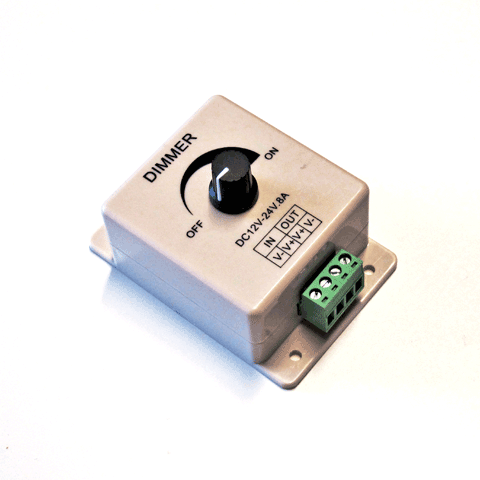

Gradateur LED manuel intérieur

Gradateur manuel intérieur pour agencement LED.

Le gradateur manuel WLED est spécialement conçu pour être intégré dans un projet d’agencement, ou de décoration intérieur.
Il permet le réglage de la puissance lumineuse à l’aide d’un potentiomètre.
De petite taille ce gradateur ou dimmer spécial LED s’intègre facilement dans du mobilier.

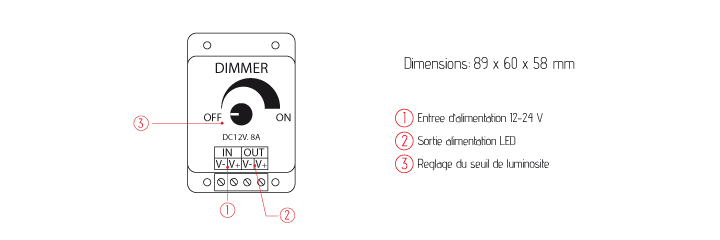

Gradateur LED manuel intérieur : plan

gradateur-led-manuel-interieur-dimensions

Gradateur LED manuel intérieur : mise en œuvre

Vue d’ensemble

Le gradateur manuel intérieur permet de régler la puissance lumineuse à l’aide d’un potentiomètre.

Fixation du gradateur LED manuel intérieur

Non étanche, il se fixe au moyen de 4 vis, à l’abri de l’humidité.

Mise en service

Raccorder les LED sur les borniers OUT du gradateur, puis raccorder l’alimentation 12V sur les borniers IN.

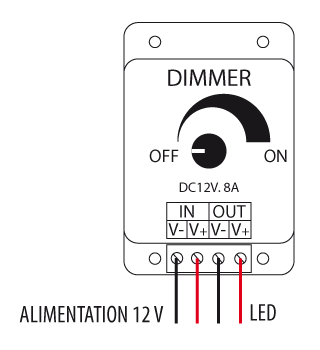

Gradateur LED manuel intérieur : câblage

gradateur-led-manuel-interieur-FIG1-cablage

Gradateur LED manuel intérieur : contrôle

Le gradateur manuel intérieur se place entre les LED et l’alimentation, et se règle grâce à un potentiomètre.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Gradateur manuel intérieur 1 pc -20 / +45° 60 g 89 mm 59 mm 50 mm IP 20 A visser Beige

Caractéristiques électriques

Tension entrée Nombre de voies Courant max/voie Réglage Connexion
12-24V 1 voie 8 A Potentiomètre Bornier
