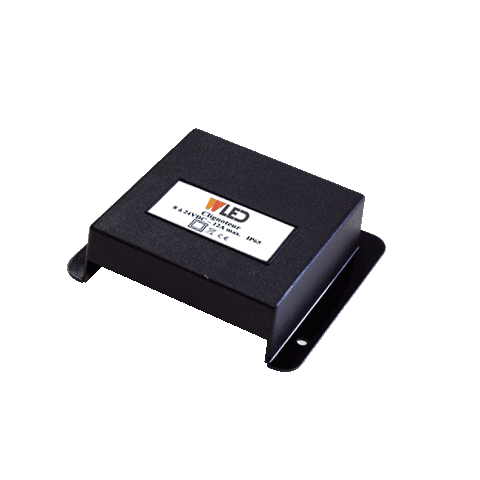

Clignoteur inverseur

Clignoteur inverseur étanche pour enseignes lumineuses LED.

Les clignoteurs inverseurs WLED fonctionnant en 12-24 V, sont spécialement dédiés à l’utilisation LED.
Très efficaces pour ajouter de l’attractivité à vos projets d’enseignes lumineuses et de signalétique à base de LED.

Les contrôleurs sont tous étanches (IP65) et disposent de 2 voies de 12A chacune.

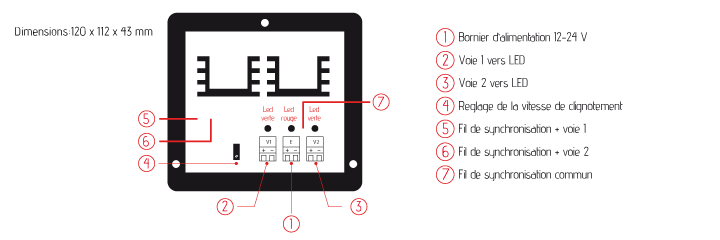

Clignoteur inverseur : plan

clignoteur-inverseur-plan

Clignoteur inverseur : mise en œuvre

Vue d’ensemble

Le clignoteur inverseur est équipé de 2 voies animées en alternance. Ceci permet par exemple de faire clignoter alternativement les faces d’un caisson lumineux en drapeau. Il est possible d’ajouter une ou plusieurs cartes de puissance pour augmenter la puissance de chaque voie.

Fixation du clignoteur inverseur LED

Étanche, il se visse en façade (Trous diamètre 5 mm).

Mise en service

Raccorder les LED sur les 2 borniers du clignoteur prévus à cet effet, puis raccorder le clignoteur à l’alimentation 12V.

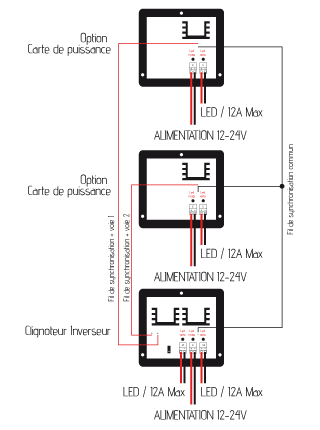

Clignoteur inverseur : câblage

clignoteur-inverseur-FIG1-cablage

Clignoteur inverseur : contrôle

Le clignoteur se place entre les LED et l’alimentation. Le réglage de la vitesse s’effectue grâce au potentiomètre.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Clignoteur inverseur 1 pc -20 / +45° 190 g 120 mm 112 mm 43 mm IP 65 A visser Noir

Caractéristiques électriques

Tension entrée Nombre de voies Courant max/voie Réglage Connexion
12-24V 2 voies 12 A Potentiomètre Bornier
