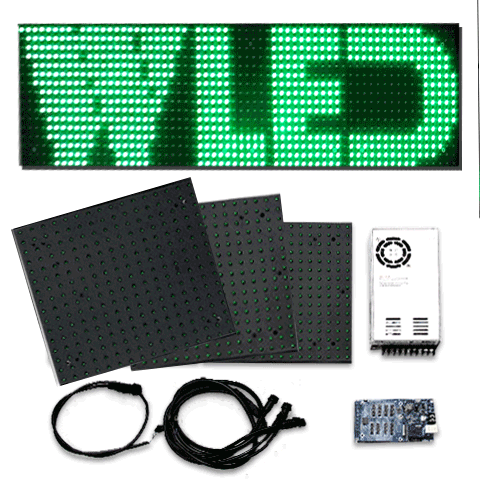

Afficheur LED en kit

Afficheur LED  en kit : système modulaire permettant la création d´un journal lumineux sur mesure.

Il est composé de matrices LED, disponibles en 250 x 250 mm / 320 x 320 mm ou 400 x 400 mm, d’une carte de commande WIFI, et d’un logiciel de pilotage PC.

Grâce aux différents formats de matrices, vous pourrez composer vos propres afficheurs!

De 1 à 8 lignes, et jusqu’à 64 matrices par ligne, le kit s’adapte à vos besoins (formes et couleurs, car possibilité de mixer les couleurs sur un même afficheur).

Disponible en rouge, vert, bleu, blanc et ambre.
Pour plus d’attractivité encore pour vos textes, slogans et logos, l’Afficheur LED en kit, est aussi disponible en « Full color » RGB, en dimensions 250 X 250 et 320 X 320.

Enfin pour offrir la plus grande flexibilité d’emploi, les matrices sont résinées, et conviennent donc autant à un usage intérieur qu’extérieur.
Avec ce kit vous disposerez de la solution technique idéale pour animer vos enseignes.

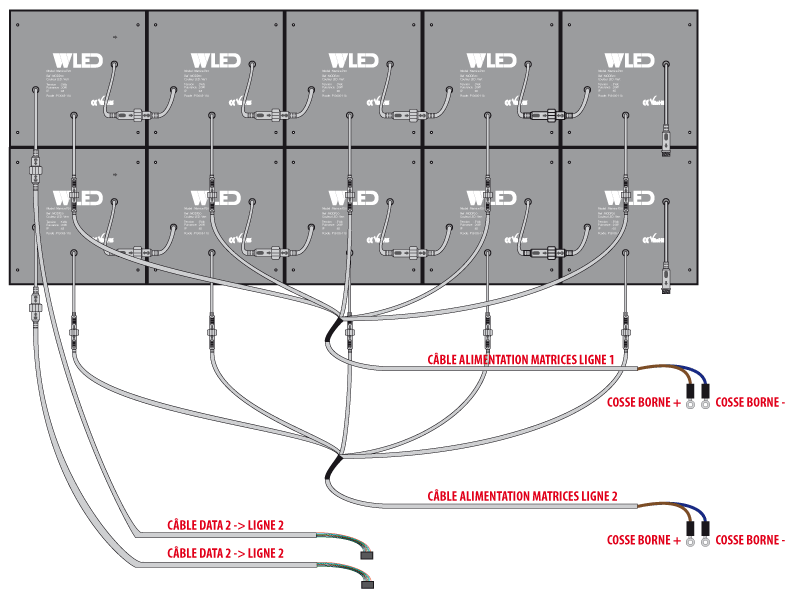

Afficheur LED en kit : plan

Afficheur LED en kit - plan de principe

Afficheur LED en kit : présentation

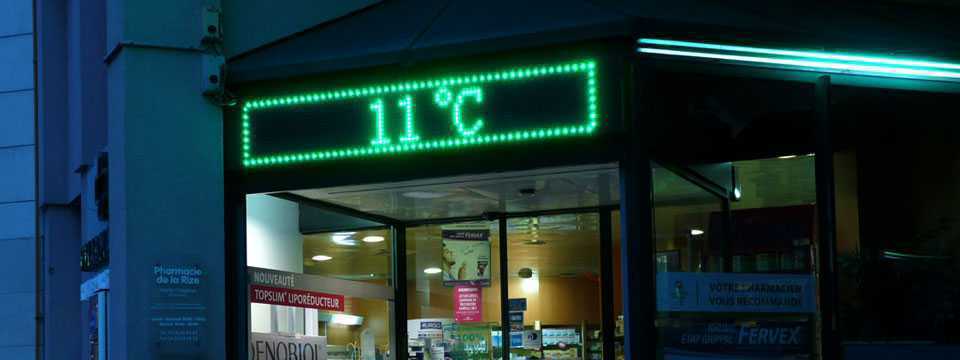

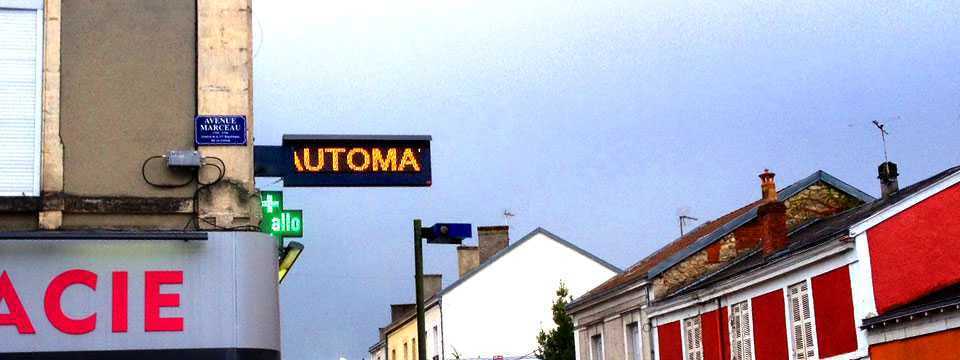

Afficheur LED exemple de réalisation

Afficheur LED en kit : mise en œuvre

Définir la forme de son afficheur

Données à prendre en compte pour la réalisation des afficheurs dynamiques

  • Matrices 400 x 400 mm,  320 x 320 mm ou 250 x 250 mm
  • Nombre maxi de lignes par afficheur: 8
  • Nombre maxi de modules par ligne: 64

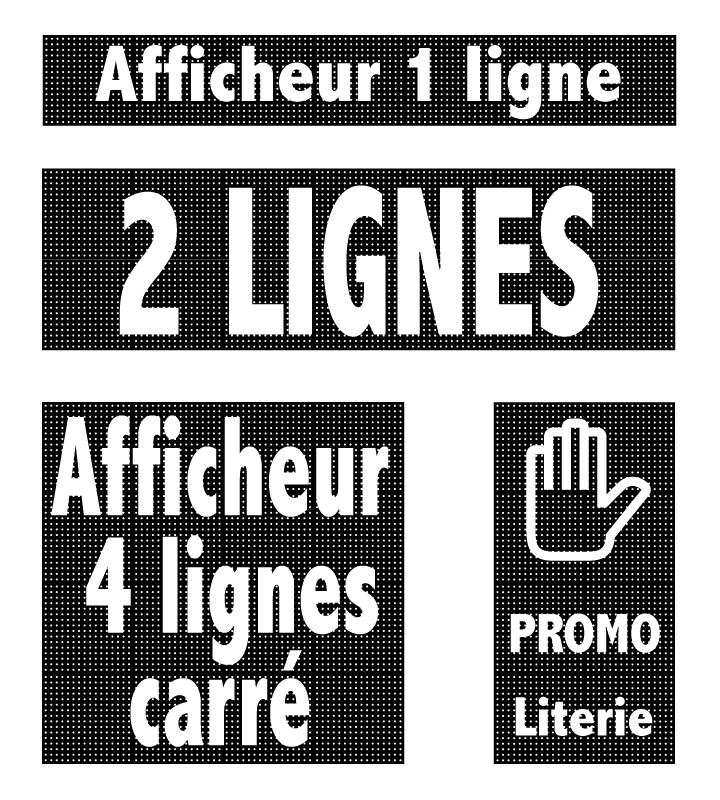

Exemples d’afficheurs réalisables avec nos kits.

Afficheur LED - definir son format

Assemblage de votre kit afficheur

Suivez en temps réel le montage d’un afficheur mono-ligne:

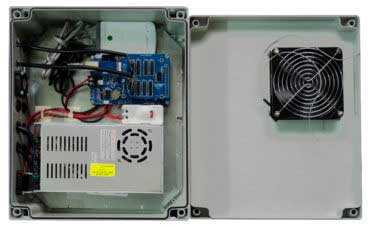

 Afficheur LED en kit : coffret

Optez pour la simplicité, grâce au coffret pour kits afficheurs WLED.
Étanche et ventilé, il vous garantit une bonne protection de l’électronique.

coffret-électronique-kit-afficheur

Disponible en différentes tailles les coffrets électroniques s’adaptent à vos projets.
Plus d’infos : Coffrets électroniques pour kits afficheurs WLED.

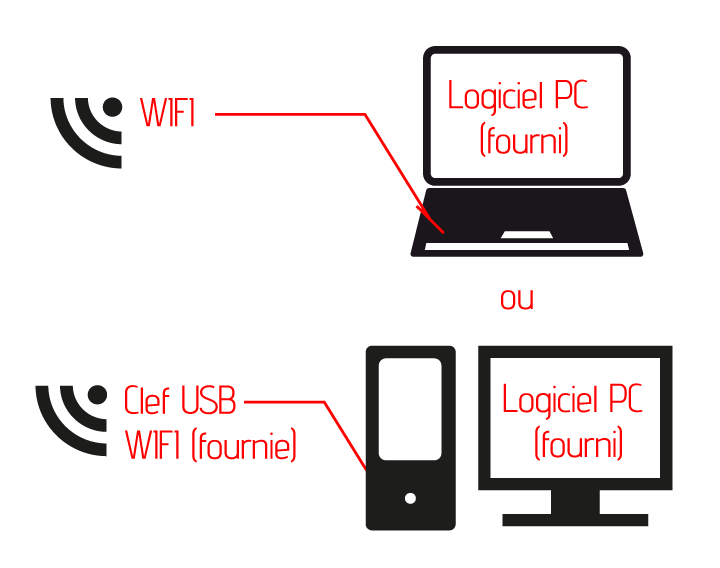

Afficheur LED en kit : contrôle

Contrôle des kits afficheurs dynamiques
Afficheur LED logiciel de pilotage

Affichage multi-zone

Sur un afficheur vous avez la possibilité de définir plusieurs zones qui pourront chacune afficher un programme spécifique.

  • Programme 1 – Zone 1 : LED vertes 4 x 4 matrices
  • Programme 2 – Zone 2 : LED bleues 4 x 1 matrices
  • Programme 3 – Zone 1 + 2 : LED vertes & bleues 4 x 5 matrices

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Matrice 255 1 pc -20 / +45° 1125 g 255 mm 255 mm 30 mm IP 65 A visser Noir
Matrice 320 1 pc -20 / +45° 1595 g 320 mm 320 mm 30 mm IP 65 A visser Noir
Matrice 400 1 pc -20 / +45° 2 195 g 400 mm 400 mm 30 mm IP 65 A visser Noir
Matrice RGB 255 1 pc -20 / +45° 1270 g 3000 mm 500 mm 30 mm IP 65 A visser Noir

Caractéristiques lumineuses

Type de LED Couleur Angle
Oval – 5 mm rouge, vert, bleu, blanc, ambre, RGB 140°
