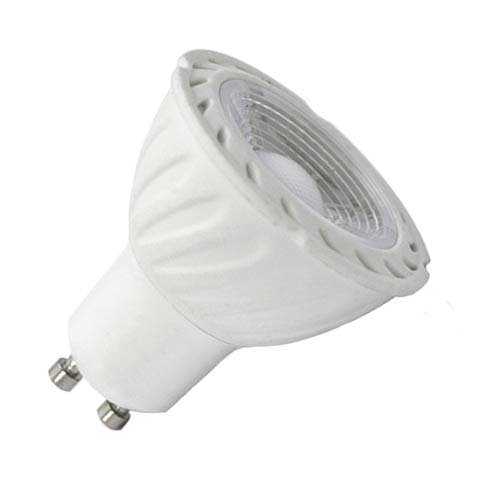

Spot LED MR16 – CULOT GU10 (230Vac)

Spot LED encastré MR16 GU10.

Il est disponible en blanc chaud et blanc naturel.

Ce spot LED encastrable à poser dans une collerette, fournit une luminosité élevée : idéal pour les surfaces de vente, les vitrines… la possibilité de pouvoir l’orienter permet de cibler des zones à éclairer (utilisation une collerette orientable).

Il s’intégrera parfaitement à vos réalisation grâce à une gamme de collerettes complète disponible ICI

Ce spot LED encastrable présente nombre d’avantages sur une ampoule incandescente : consommation électrique réduite, sans pollution, durée de vie augmentée, temps de réponse plus rapide et coûts d’entretien diminués.

Une simulation DIALUX est réalisable par notre bureau d’étude, consultez nous. Le modele DIALUX est disponible pour ce produit.

Spot LED MR16 – CULOT GU10 : plan

Spot LED MR16 – CULOT GU10 : mise en œuvre

A chaque lieu son ambiance

Éclairage ponctuel

spot-led-enastrable-FIG1-montage

Pour mettre en évidence un détail et créer un effet décoratif.

Éclairage global

spot-led-enastrable-FIG2-montage

Il assure l’éclairage global de la pièce et l’atmosphère que vous souhaitez apporter.

Éclairage sur zone

spot-led-enastrable-FIG3-montage

Il permet d’illuminer un espace de travail, une zone spécifique.

Les niveaux d’éclairement conseillés

Éclairage intérieur des lieux de travail (extraits de la Norme NF EN 12464-1).

Zones, tâches, activités Éclairement moyen à maintenir (lux) Valeurs minimales
Zone de circulation et couloirs 100 lx
Magasins de vente, zone de vente 300 lx
Zone de caisse 500 lx
Espaces publics, hall d’entrée 100 lx
Guichets 300 lx
Restaurants, hôtels, réception, conciergerie 300 lx

Spot LED MR16 – CULOT GU10 : câblage

Le spot se connecte directement sur l’installation 220V  grace à une douille pour culot GU10

Spot LED MR16 – CULOT GU10 : contrôle

Le spot MR16 GU10 existe en version  dimmable et non dimmable, selon version.

Caractéristiques mécaniques

Réference Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Pérçage Indice de protection Fixation Couleur
SPOGU10MR1606120-W3 Spot MR16 – GU10 équivalent 55W – Blanc chaud 1 pc -20 / +40° 100 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1606120-W4

Spot MR16 – GU10 équivalent 55W – Blanc naturel

1 pc -20 / +40° 100 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1606120-W6 Spot MR16 – GU10 équivalent 55W – Blanc froid 1 pc -20 / +40° 100 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1604038-W3 Spot MR16 – GU10 équivalent 35W – Blanc chaud 1 pc -20 / +40° 80 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1604038-W6 Spot MR16 – GU10 équivalent 35W – Blanc froid 1 pc -20 / +40° 80 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1605038-W4 Spot MR16 – GU10 équivalent 45W – Blanc naturel 1 pc -20 / +40° 90 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1605038-W6 Spot MR16 – GU10 équivalent 45W – Blanc froid

1 pc -20 / +40° 90 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1606038-W4 Spot MR16 – GU10 équivalent 55W – Blanc naturel dimmable 1 pc -20 / +40° 100 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1606038-W6 Spot MR16 – GU10 équivalent 55W – Blanc froid dimmable 1 pc -20 / +40° 100 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1607038-W3 Spot MR16 – GU10 équivalent 60W – Blanc chaud 1 pc -20 / +40° 110 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc
SPOGU10MR1607038-W6 Spot MR16 – GU10 équivalent 60W – Blanc froid 1 pc -20 / +40° 110 gr 49.3 mm 49.3 mm 55 mm 50 mm IP 44 Collerette Blanc

Caractéristiques électriques

Réference Puissance Tension entrée Connexion Réglage
SPOGU10MR1606120-W3 6w 220V Douille GU10 Non dimmable
SPOGU10MR1606120-W4

6w 220V Douille GU10 Non dimmable
SPOGU10MR1606120-W6 6w 220V Douille GU10 Non dimmable
SPOGU10MR1604038-W3

4w

220V Douille GU10 Non dimmable
SPOGU10MR1604038-W6 4w 220V Douille GU10 Non dimmable
SPOGU10MR1605038-W4 5w 220V Douille GU10 Non dimmable
SPOGU10MR1605038-W6 5w 220V Douille GU10 Non dimmable
SPOGU10MR1606038-W4 6w 220V Douille GU10 dimmable
SPOGU10MR1606038-W6 6w 220V Douille GU10 dimmable
SPOGU10MR1607038-W3 7w 220V Douille GU10 Non dimmable
SPOGU10MR1607038-W6 7w 220V Douille GU10 Non dimmable

Caractéristiques lumineuses

Réference Type de LED Couleur Angle Flux lumineux (Par spot) IRC
SPOGU10MR1606120-W3 2835 Blanc chaud (3000-3500K) 120° 500 lm >80
SPOGU10MR1606120-W4

2835 Blanc naturel (4000-4500K) 120° 530 lm >80
SPOGU10MR1606120-W6 2835 Blanc froid (6000-6500K) 120° 530 lm >80
SPOGU10MR1604038-W3 2835 Blanc chaud (3000-3500K) 38° 310 lm >80
SPOGU10MR1604038-W6 2835 Blanc froid (6000-6500K) 38° 310 lm >80
SPOGU10MR1605038-W4 2835 Blanc naturel (4000-4500K) 38° 410 lm >80
SPOGU10MR1605038-W6 2835 Blanc froid (6000-6500K) 38° 410 lm >80
SPOGU10MR1606038-W4 2835 Blanc naturel (4000-4500K) 38° 530 lm >80
SPOGU10MR1606038-W6 2835 Blanc froid (6000-6500K) 38° 530 lm >80
SPOGU10MR1607038-W3 2835 Blanc chaud (3000-3500K) 38° 580 lm >80
SPOGU10MR1607038-W6 2835 Blanc froid (6000-6500K) 38° 580 lm >80
