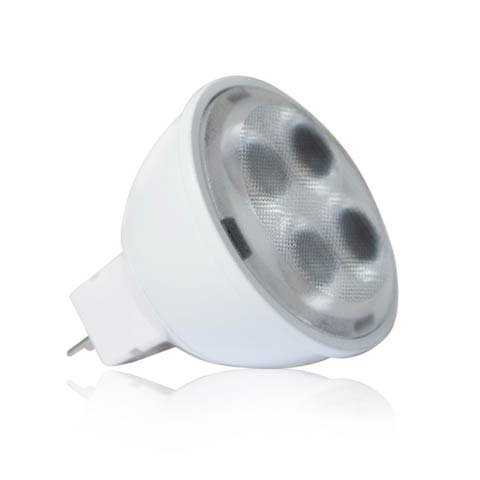

Spot LED MR11 – CULOT GU04 (12Vdc)

Spot LED encastré MR16 GU04.

Il est disponible en blanc chaud et blanc naturel.

Ce spot LED encastrable à poser dans une collerette, fournit une luminosité élevée : idéal pour les surfaces de vente, les vitrines… la possibilité de pouvoir l’orienter permet de cibler des zones à éclairer (utilisation une collerette orientable).

Il s’intégrera parfaitement à vos réalisation grâce à une gamme de collerettes complète disponible ICI

Ce spot LED encastrable présente nombre d’avantages sur une ampoule incandescente : consommation électrique réduite, sans pollution, durée de vie augmentée, temps de réponse plus rapide et coûts d’entretien diminués.

Une simulation DIALUX est réalisable par notre bureau d’étude, consultez nous. Le modele DIALUX est disponible pour ce produit.

Spot LED MR11 – CULOT GU04 : plan

Spot LED MR11 – CULOT GU04 : mise en œuvre

A chaque lieu son ambiance

Éclairage ponctuel

spot-led-enastrable-FIG1-montage

Pour mettre en évidence un détail et créer un effet décoratif.

Éclairage global

spot-led-enastrable-FIG2-montage

Il assure l’éclairage global de la pièce et l’atmosphère que vous souhaitez apporter.

Éclairage sur zone

spot-led-enastrable-FIG3-montage

Il permet d’illuminer un espace de travail, une zone spécifique.

Les niveaux d’éclairement conseillés

Éclairage intérieur des lieux de travail (extraits de la Norme NF EN 12464-1).

Zones, tâches, activités Éclairement moyen à maintenir (lux) Valeurs minimales
Zone de circulation et couloirs 100 lx
Magasins de vente, zone de vente 300 lx
Zone de caisse 500 lx
Espaces publics, hall d’entrée 100 lx
Guichets 300 lx
Restaurants, hôtels, réception, conciergerie 300 lx

Spot LED MR16 – CULOT GU04 : câblage

Le spot se connecte directement sur l’installation 12V  grâce à une douille pour culot GU04.

Alimentations disponibles ICI

Spot LED MR16 – CULOT GU04 : contrôle

Le spot MR11 GU04 est dimmable.



Caractéristiques mécaniques

Réference Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Pérçage Indice de protection Fixation Couleur
SPOGU04MR1103045-W3 Spot MR11 -GU04 équivalent 30W – Blanc chaud

1 pc -20 / +40° 80 gr 35 mm 35 mm 37 mm 35 mm IP 44 Collerette Blanc
SPOGU04MR1103045-W4
Spot MR11 -GU04 équivalent 30W- Blanc naturel

1 pc -20 / +40° 80 gr 35 mm 35 mm 37 mm 35 mm IP 44 Collerette Blanc
SPOGU04MR1103045-W6 Spot MR11 -GU04 équivalent 30W- Blanc froid 1 pc -20 / +40° 80 gr 35 mm 35 mm 37 mm 35 mm IP 44 Collerette Blanc

Caractéristiques électriques

Réference Puissance Tension entrée Connexion Réglage
SPOGU04MR1103045-W3 3w 12V Douille GU04 Dimmable
SPOGU04MR1103045-W4 3w 12V Douille GU04 Dimmable
SPOGU04MR1103045-W6 3w 12V Douille GU04 Dimmable

Caractéristiques lumineuses

Réference Type de LED Couleur Angle Flux lumineux (Par spot) IRC
SPOGU04MR1103045-W3 2835 Blanc froid (3000-3500K) 45° 270 lm >80
SPOGU04MR1103045-W4 2835 Blanc chaud (4000-4500K) 45° 270 lm >80
SPOGU04MR1103045-W6 2835 Blanc naturel (6000-6500K) 45° 270 lm >80
