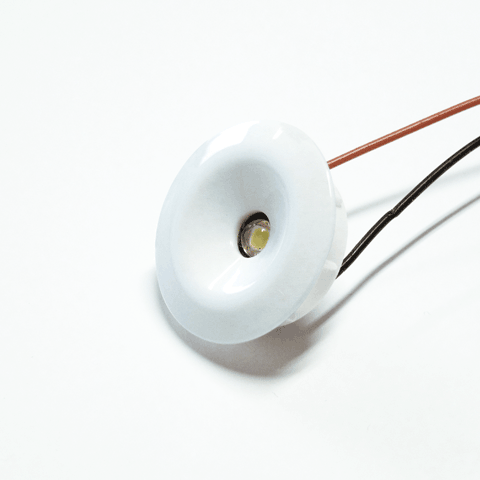

Spot LED Mini

Spot LED de balisage 1W à encastrer.

Le spot LED Mini diamètre 32 mm avec collerette intégrée, est équipé d’une LED 1W 120°. Il est disponible en rouge, vert, bleu, blanc froid, blanc chaud et ambre.
Ce spot LED de balisage à encastrer est idéal pour vos projets de signalétique lumineuse à LED. Utile et décoratif pour baliser les escaliers, le mobilier, les espaces de vente.

Catégories : , Étiquettes : ,

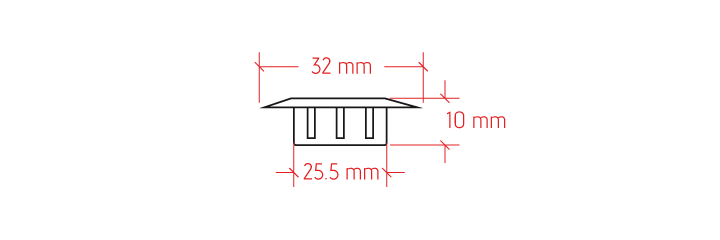

Spot LED Mini : plan

Spot led mini balisage - plan

Spot LED Mini : mise en œuvre

Montage Spot LED Mini

Le Spot Mini est prévu pour être encastré, il dispose d’une collerette intégrée.
Il se fixe par pression (trou diamètre 25 mm).
Spot mini balisage - montage

Connecteurs rapides

Il est alimenté par un convertisseur 350 mA.

Spot LED Mini : câblage

Les connections peuvent s’effectuer par soudures isolées en gaine thermorétractable, ou grâce à des connecteurs rapides étanches.

Câblage avec convertisseur

Il est impératif de respecter le câblage de la LED de puissance, marron ou rouge étant le (+) ,et noir ou bleu étant le (-). Dans le cas inverse, les LED seront endommagées. Les LED de puissance sont raccordées en série sur la sortie du convertisseur, il est impératif de ne pas les connecter en parallèle.
spot led cablage
Il est impératif de connecter les LED (circuit secondaire) avant de connecter l’alimentation 230 Vac (circuit primaire). Dans le cas contraire les LED peuvent être affectées par une décharge.

!! (surtension et risque de chocs électriques sur personne) !!

L’alimentation des LED de puissance se fait par un convertisseur qui fournit une intensité constante et en tension variable, contrairement à l’alimentation des LED standards qui se fait en tension constante.

Spot LED Mini : contrôle

Le spot LED Mini peut être contrôlé à partir des DIMMERBOX et des RGBBOX.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Spot mini 1 pc -20 / +45° 30 gr 32 mm 32 mm 10 mm IP 20 Collerette PVC

Caractéristiques électriques

Puissance maxi Entrée Réglage Connexion
1 W 350 mA DIMMERBOX et la RGBBOX Fiche

Caractéristiques lumineuses

Type de LED Couleur Angle Lumen par spot Lux à 1m
1 W Bleu 120°
1 W Vert 120°
1 W Rouge 120°
1 W Ambre 120°
1 W Blanc chaud (3000-3500K) 120° 16 24
1 W Blanc froid (6000-6500K) 120° 22 24
