Spot LED Floor

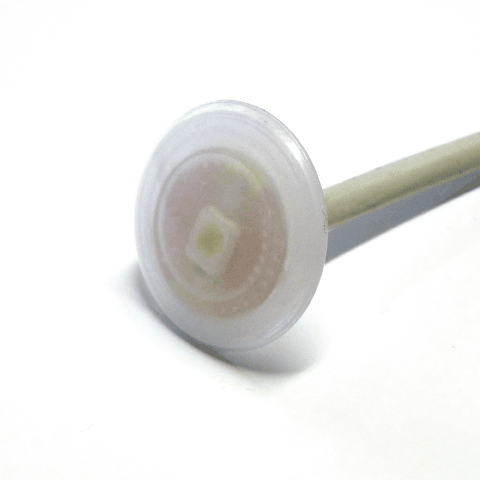

Spot LED de balisage Floor diamètre 30 mm avec collerette intégrée.

Il est équipé d’une LED 1W 120 °. Il est disponible en rouge, vert, bleu, blanc froid, blanc chaud et ambre.

Ce spot de balisage à encastrer (fixation par pression) convient pour une utilisation intérieure et extérieure (Piétinable: 90kg).

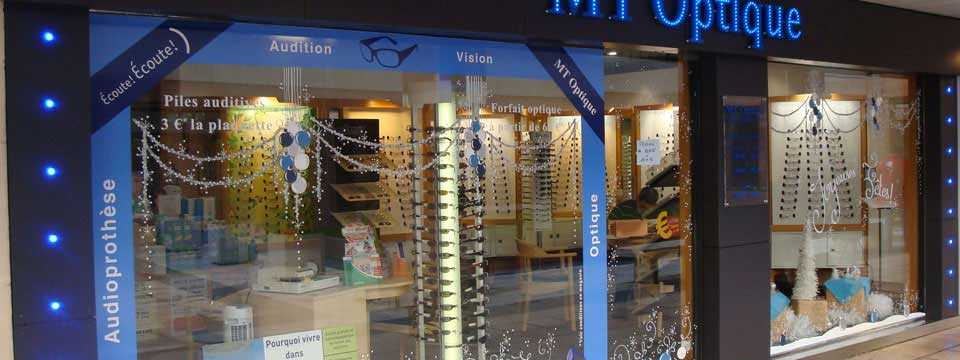

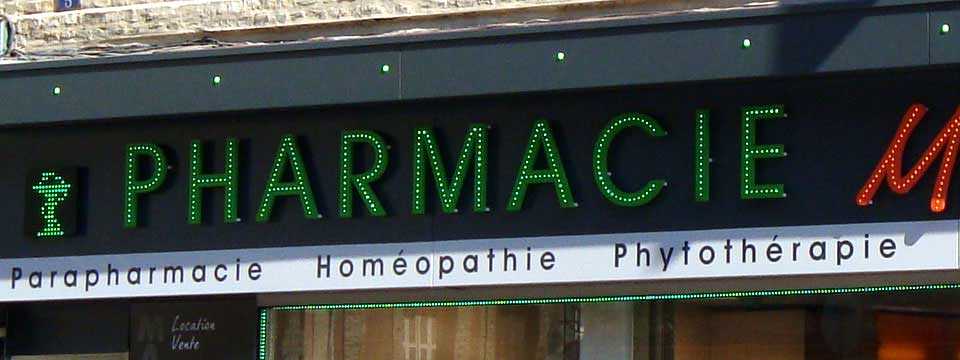

Un spot à encastrer qui s’intègre parfaitement à tous les styles de terrasses, habillage de façade, pour un éclairage tout en douceur.

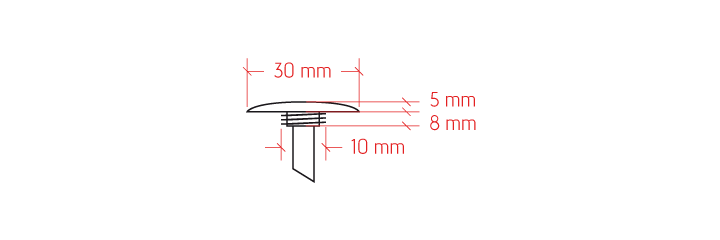

Spot LED Floor : plan

Spot LED floor plan

Spot LED Floor : mise en œuvre

Montage Spot LED Floor

Le spot Floor est prévu pour être encastré, il se monte par pression(trou diamètre 10 mm).

Connecteurs rapides

Il est alimenté par un convertisseur 350 mA.

Spot LED Floor : câblage

Les connections peuvent s’effectuer par soudures isolées en gaine thermorétractable, ou grâce à des connecteurs rapides étanches.

Câblage avec convertisseur

Il est impératif de respecter le câblage de la LED de puissance, marron ou rouge étant le (+) ,et noir ou bleu étant le (-). Dans le cas inverse, les LED seront endommagées. Les LED de puissance sont raccordées en série sur la sortie du convertisseur, il est impératif de ne pas les connecter en parallèle.

spot led cablage
Il est impératif de connecter les LED (circuit secondaire) avant de connecter l’alimentation 230 Vac (circuit primaire).

Dans le cas contraire les LED peuvent être affectées par une décharge.

!! (surtension et risque de chocs électriques sur personne) !!

L’alimentation des LED de puissance se fait par un convertisseur qui fournit une intensité constante et en tension variable, contrairement à l’alimentation des LED standards qui se fait en tension constante.

Spot LED Floor : contrôle

Le spot LED Floor peut être contrôlé à partir des DIMMERBOX et des RGBBOX.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Spot Floor 1 pc -20 / +45° 36 gr 30 mm 30 mm 13 mm IP 65 A encastrer Blanc

Caractéristiques électriques

Puissance maxi Réglage Connexion
1 W Dimmer Box / RGB box Fils

Caractéristiques lumineuses

Type de LED Couleur Angle Flux lumineux (Par spot) Lux à 1 m
1 W Bleu 120° 20 lm
1 W Vert 120° 90 lm
1 W Rouge 120° 40 lm
1 W Ambre 120° 50 lm
1 W Blanc chaud (3000-3500K) 120° 80 lm 20 lx
1 W Blanc froid (6000-6500K) 120° 105 lm 26 lx
