Spot LED étanche Pic Plante

Spot LED extérieur pour éclairage & décoration | mono couleur et RGB.

Le spot LED étanche Pic Plante existe en 3 x 1 W, mono couleur (rouge, vert, bleu, blanc froid, blanc chaud, ambre) et en RGB.

Selon vos besoins, 3 types de lentilles sont disponibles (12°/30°/45°).
Il est intégré dans une coque PVC disposant d’un pic pour la fixation dans le sol, et d’une équerre pour la fixation murale.

Il peut être piloté grâce à nos RGBBOX OU DIMMER ( télécommande disponible en option).

Ce spot LED extérieur s’adaptera à tous vos projets de signalétique ou de décoration. Il peut de plus être piloté en DMX.

Catégories : , Étiquettes : ,

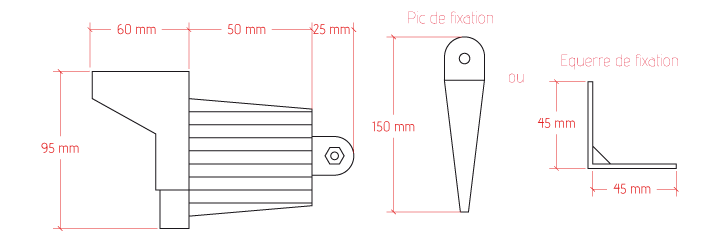

Spot LED étanche Pic Plante : plan

spot-led-etanche-pic-plante-plan

Spot LED étanche Pic Plante : mise en œuvre

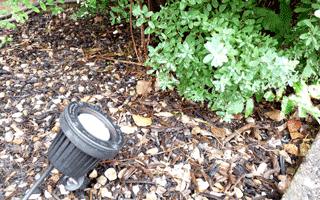

Montage

Le spot LED Pic Plante est étanche, il peut se fixer avec une équerre, ou avec un pic directement dans le sol.

spot-led-etanche-pic-plante-FIG1-montage

Il est alimenté par un convertisseur 350 mA pour la version 3 x 1W.

Disponible également en RGB il est alimenté et piloté à partir d’une RGBBOX.

Spot LED étanche Pic Plante : câblage

Les connections peuvent s’effectuer par soudures isolées en gaine thermorétractable, ou grâce à des connecteurs rapides étanches.

Câblage avec convertisseur

Il est impératif de respecter le câblage de la LED de puissance, marron ou rouge étant le (+), et noir ou bleu étant le (-). Dans le cas inverse, les LED seront endommagées. Les LED de puissance sont raccordées en série sur la sortie du convertisseur, il est impératif de ne pas les connecter en parallèle.
spot led cablage
Il est impératif de connecter les LED (circuit secondaire) avant de connecter l’alimentation 230 Vac (circuit primaire). Dans le cas contraire les LED peuvent être affectées par une décharge.

!! (surtension et risque de chocs électriques sur personne) !!

L’alimentation des LED de puissance se fait par un convertisseur qui fournit une intensité constante et en tension variable, contrairement à l’alimentation des LED standards qui se fait en tension constante.

Spot LED étanche Pic Plante : contrôle

Le spot LED étanche Pic Plante peut être contrôlé à partir des DIMMERBOX et des RGBBOX.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Spot LED Pic Plante 1 pc -20 / +45° 535 g 95 mm 95 mm 135 mm IP 65 Pic Sol Noir

Caractéristiques électriques

Puissance maxi Entrée Réglage Connexion
3 ou 9 W 350 mA DIMMERBOX / RGBBOX Sur fil

Caractéristiques lumineuses

Puissance Type de LED Angle Couleur LED par pièce
3 W 1 W 12°/30°/45° R/V/B/B(chaud/froid)/A 3
3 W 1 W 12°/30°/45° RGB 3
