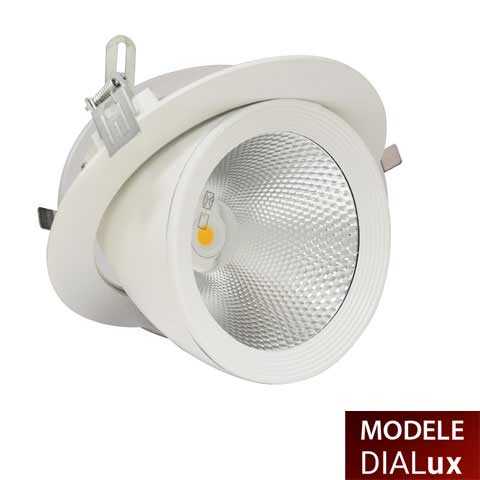

Spot LED encastré rond orientable « escargot »

Spot LED encastré rond orientable escargot prêt à poser.

Il est livré tout équipé avec son convertisseur et sa collerette orientable intégrée, disponible en blanc chaud et blanc naturel.

Ce spot LED encastrable prêt à poser fournit une luminosité élevée : idéal pour les surfaces de vente, les vitrines… la possibilité de pouvoir l’orienter permet de cibler des zones à éclairer.

Ce spot LED encastrable présente nombre d’avantages sur une ampoule incandescente : consommation électrique réduite, sans pollution, durée de vie augmentée, temps de réponse plus rapide et coûts d’entretien diminués.

Une simulation DIALUX est réalisable par notre bureau d’étude, consultez nous. Le modele DIALUX est disponible pour ce produit.

Catégories : , Étiquettes : ,

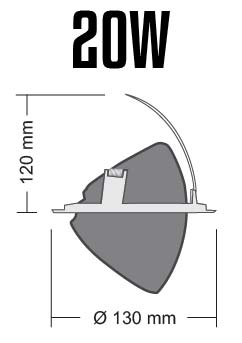

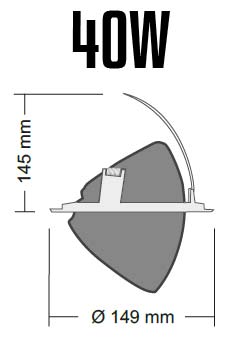

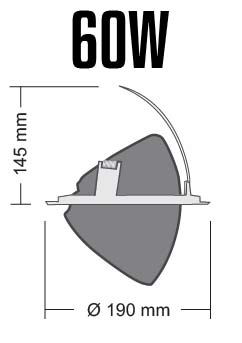

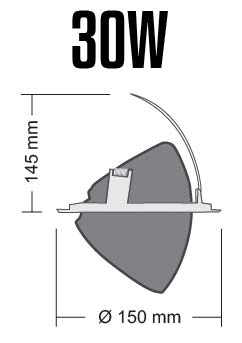

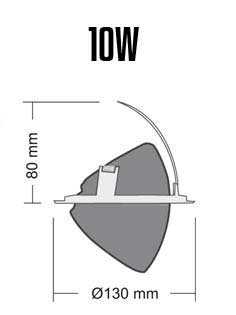

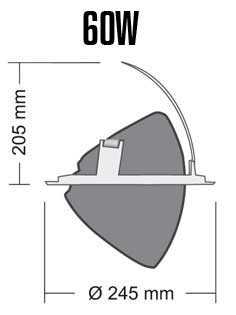

Spot LED encastré rond orientable escargot: plan



Spot LED encastré rond orientable escargot : mise en œuvre

A chaque lieu son ambiance

Éclairage ponctuel

spot-led-enastrable-FIG1-montage

Pour mettre en évidence un détail et créer un effet décoratif.

Éclairage global

spot-led-enastrable-FIG2-montage

Il assure l’éclairage global de la pièce et l’atmosphère que vous souhaitez apporter.

Éclairage sur zone

spot-led-enastrable-FIG3-montage

Il permet d’illuminer un espace de travail, une zone spécifique.

Les niveaux d’éclairement conseillés

Éclairage intérieur des lieux de travail (extraits de la Norme NF EN 12464-1).

Zones, tâches, activités Éclairement moyen à maintenir (lux) Valeurs minimales
Zone de circulation et couloirs 100 lx
Magasins de vente, zone de vente 300 lx
Zone de caisse 500 lx
Espaces publics, hall d’entrée 100 lx
Guichets 300 lx
Restaurants, hôtels, réception, conciergerie 300 lx

Spot LED encastré rond orientable escargot : câblage

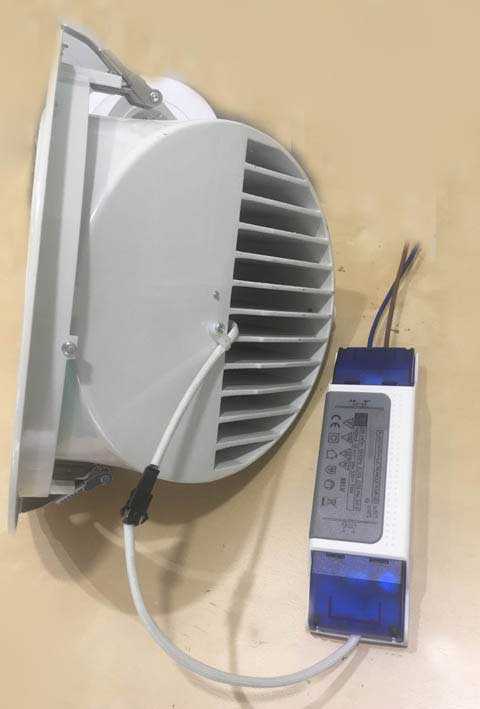

Le convertisseur livré avec le spot se connecte directement sur l’installation 220V par 2 fils et au spot par un connecteur à détrompeur.

Spot LED encastré rond orientable escargot : contrôle

Le spot encastré rond orientable n’est pas dimmable.

pour un version dimmable, nous consulter.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Pérçage Indice de protection Fixation Couleur
Spot encastré rond orientable escargot 10W 1 pc -20 / +40° 150 gr 130 mm 130 mm 80 mm 111 mm IP 44 Collerette Blanc
Spot encastré rond orientable escargot 20W 1 pc -20 / +40° 250 gr 188 mm 188mm 145 mm 174 mm IP 44 Collerette Blanc
Spot encastré rond orientable escargot 30W 1 pc -20 / +40° 250 gr 188 mm 188 mm 145 mm 174 mm IP 44 Collerette Blanc
Spot encastré rond orientable escargot 40W 1 pc -20 / +40° 250 gr 188mm 188mm 145 mm 174 mm IP 44 Collerette Blanc
Spot encastré rond orientable escargot 60W 1 pc -20 / +40° 450 gr 245 mm 245 mm 205 mm 210 mm IP 44 Collerette Blanc

Caractéristiques électriques

Puissance Tension entrée Connexion Réglage
10w 220V Fils Non dimmable (dimmable sur demande)
20w 220V Fils Non dimmable (dimmable sur demande)
30w 220V Fils Non dimmable (dimmable sur demande)
40w 220V Fils Non dimmable (dimmable sur demande)
60w 220V Fils Non dimmable (dimmable sur demande)

Caractéristiques lumineuses

Type de LED Couleur Angle Flux lumineux (Par spot) IRC
Multichip 10W Blanc chaud (3000-3500K) 38° 800 lm >80
Multichip 10W Blanc naturel (4000-4500K) 38° 800 lm >80
Multichip 20W Blanc chaud (3000-3500K) 38° 1600 lm >80
Multichip 20W Blanc naturel (4000-4500K) 38° 1600 lm >80
Multichip 30W Blanc chaud (3000-3500K) 38° 2200 lm >80
Multichip 30W Blanc naturel (4000-4500K) 38° 2200 lm >80
Multichip 40W Blanc naturel (4000-4500K) 38° 3200 lm >80
Multichip 60W Blanc naturel (4000-4500K) 38° 4500 lm >80
