Spot LED encastrable U111

Spot LED encastrable  type AR111 pour éclairage & décoration | mono couleur et RGB.

Le Spot U111 propose 7 LED de 3 W, en mono couleur (blanc froid, blanc chaud) et en RGB.

Il possède 2 types de lentilles (60°/110°), et s’intègre dans des collerettes diamètre 111 mm.

Le pilotage peut se faire grâce à nos RGBBOX OU DIMMER ( télécommande disponible en option).

Ce spot AR111 à LED trouvera sa place dans vos projets d’agencement, décoration ou éclairage. Il peut aussi être piloté en DMX.

Catégories : , Étiquettes : ,

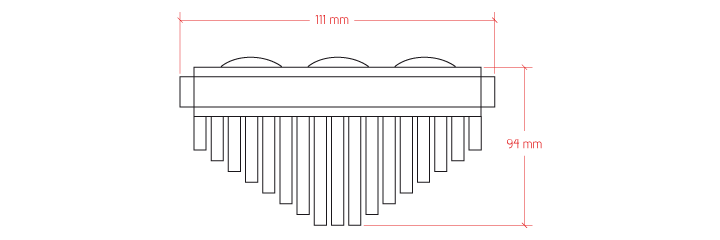

Spot LED encastrable U111 : plan

spot-led-encastrable-u111-plan

Spot LED encastrable U111 : mise en œuvre

Montage

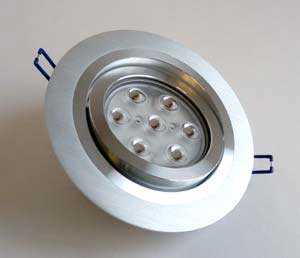

Le Spot U111 est prévu pour être encastré dans des collerettes. Il est possible de choisir l’angle de la lentille (60°/110°).

spot-led-encastrable-u111-montage

Spot LED encastrable U111 : câblage

Le spot LED encastrable U111 est équipé de connecteur AMP.

Câblage avec convertisseur

Il est impératif de respecter le câblage de la LED de puissance, marron ou rouge étant le (+), et noir ou bleu étant le (-). Dans le cas inverse, les LED seront endommagées. Les LED de puissance sont raccordées en série sur la sortie du convertisseur, il est impératif de ne pas les connecter en parallèle.
spot led cablage
Il est impératif de connecter les LED (circuit secondaire) avant de connecter l’alimentation 230 Vac (circuit primaire). Dans le cas contraire les LED peuvent être affectées par une décharge.

!! (surtension et risque de chocs électriques sur personne) !!

L’alimentation des LED de puissance se fait par un convertisseur qui fournit une intensité constante et en tension variable, contrairement à l’alimentation des LED standards qui se fait en tension constante.



Spot LED encastrable U111 : contrôle

Le spot LED encastrable U111 peut être contrôlé à partir des DIMMERBOX et des RGBBOX ou par un simple convertisseur 350 ou 700 mA.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Spot U111 power 1 pc -20 / +45° 250 gr 111 mm 111 mm 94 mm IP 20 Collerette Aluminium

Caractéristiques électriques

Puissance maxi Entrée Réglage Connexion
21W 350 / 700 mA DIMMERBOX et la RGBBOX Connecteurs AMP

Caractéristiques lumineuses

Type de LED Angle Couleur Flux lumineux Lux à 1 m en 60° Lux à 1 m en 110° LED par pièce
3 W 60° / 110° Blanc chaud (3000 K) 1050 lx 500 lx 7
3 W 60° / 110° Blanc froid (5000 K) 1350 lx 570 lx 7
3 W 60° / 110° RGB 5
