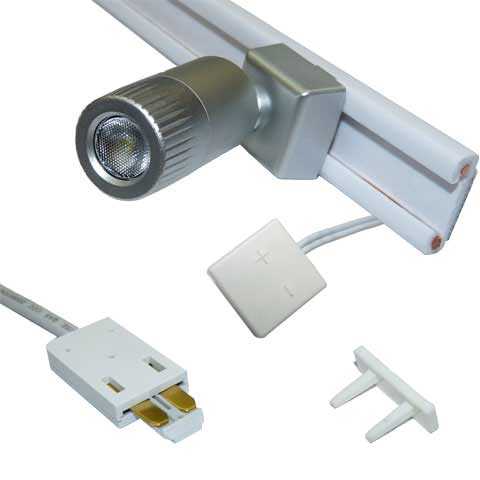

Spot LED 1W sur rail d’alimentation

Spot LED 1W et rail d’alimentation pour éclairage mobilier.

Le spot LED LED 1W offre une très bonne solution pour l’éclairage évolutif de mobilier.

Esthétiques et simples à mettre en œuvre, il se connecte au rail d’alimentation en 1/4 de tour pour ajuster son emplacement et avoir  un éclairage parfait .

Produit simple et efficace qui offre la possibilité de mixer spots et autre produits 12V (rubans par exemple) grâce au connecteur pour LED. Cela tout en utilisant qu’un seul système d’alimentation électrique..

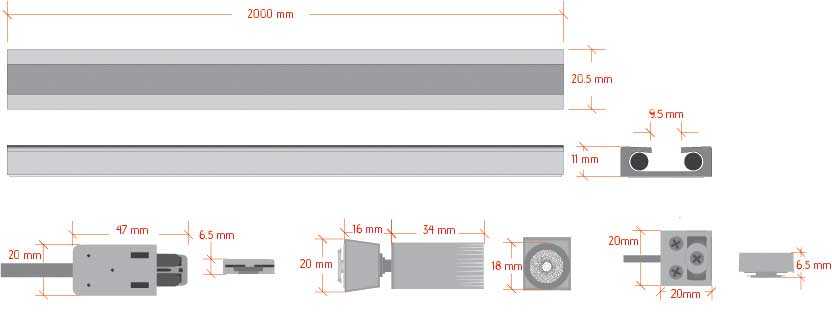

Spot LED 1W pour rail d’alimentation : plan

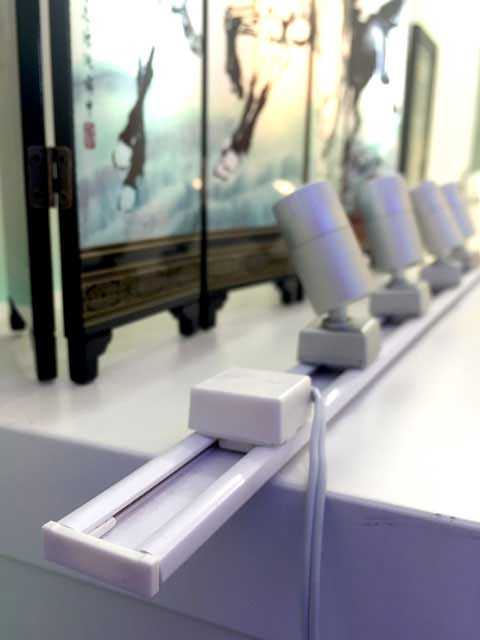

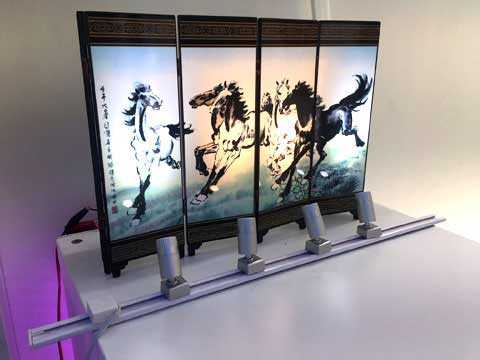

Spot LED 1W pour rail d’alimentation : mise en œuvre

Pose du rail d’alimentation

Le rail d’alimentation se pose grace au double face posé au dos. ce rail se coupe à la longueur souhaité (prévoir la longueur du connecteur principal, environ 50mm).

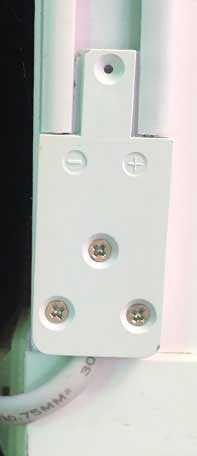

utiliser un connecteur rapide principal pour relier le rail à l’alimentation. Un bouchon fini la deuxième extrémité du rail.

Pose des spots et connecteurs  :

Grâce aux connecteurs pour LED vous pouvez facilement mettre en œuvre les produits WLED (ruban par exemple).

Connecté d’un coté aux LED, le câble dispose d’un connecteur rapide. Le spot est quant à lui pré-équipé de ce même connecteur rapide.

Positionner le connecteur dans la rainure du rail (sortie de câble perpendiculaire à l’axe du rail) et tourner le d’un quart de tour. la connexion est faite! et les LED peuvent maintenant etre mises sous tension. ATTENTION : selon de sens de rotation, les polarités s’inversent. si les LED ne s’éclairent pas, tourner le connecteur d’un demi tour.

Spots LED 1W: contrôle

Les Spots LED 1W sont compatibles avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section du rail d’alimentation, on ne peut agir indépendamment sur les spots.

Caractéristiques mécaniques

Réference Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
ACCRAIPRORAP-01

Rail d’alimentation rapide pour système 12-24V

1 pc -20 / +40° 100 gr 2000 mm 20.5 mm 11 mm IP 20 Adhésif Blanc
ACCRAICONPRI-01 Connecteur rapide principal

1 pc -20 / +40° 70 gr 47 mm 20 mm 6.5 mm IP 44 Support de tube Blanc
ACCRAICONLED-01 Connecteur rapide pour LED 1 pc -20 / +40° 60 gr 20 mm 20 mm 6.5 mm IP 44 Support de tube Blanc
ACCRAIBOU-01 Bouchon pour rail d’alimentation rapide 1 pc -20 / +40° 10 gr 10 mm 20.5 mm 11 mm IP 44 Support de tube Blanc
ACCRAISPO-W3 -W4 -W6 Spot led 1W pour rail d’alimentation rapide 3000K, 4000K ou 6500K 1 pc -20 / +40° 60g 18 mm 20 mm 50 mm IP 44 Support de tube Blanc

Caractéristiques électriques

Réference Puissance Tension / courant d’entrée Connexion Réglage
ACCRAIPRORAP-01

12-24V / 20A Connecteurs
ACCRAICONPRI-01 12-24V / 8A Soudure
ACCRAICONLED-01 12-24V /4A Connecteurs 1/4 tour
ACCRAIBOU-01
ACCRAISPO-W3 -W4 -W6 1w 12Vdc / 0.09A Connecteurs1/4 tour Non dimmable

Caractéristiques lumineuses

Réference Type de LED Couleur Angle Flux lumineux (Par spot) IRC
ACCRAIPRORAP-01

ACCRAICONPRI-01
ACCRAICONLED-01
ACCRAIBOU-01
ACCRAISPO-W3 -W4 -W6 1W

Blanc chaud (3000-3500K)

Blanc naturel (4000-4500K)

Blanc froid (6000-6500K)

300° 90 lm >80
