Ruban LED 240 standard

Ruban LED pour signalétique, agencement & éclairage

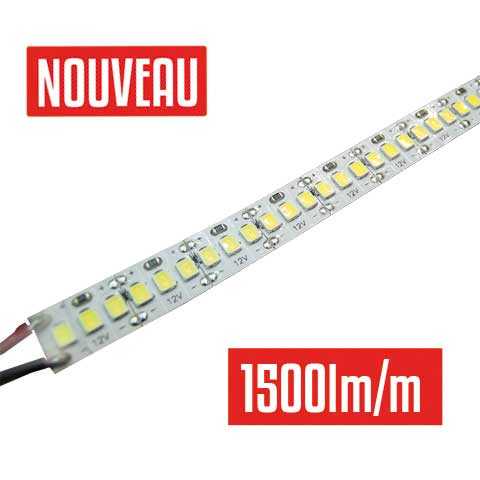

Le ruban LED 240 standard est un circuit électronique souple de 5 mètres composé de 240 diodes SMD2835 140° par mètre.

Ce ruban de LED est sécable toutes les trois LED, soit 1,25 cm.
Disponible en sept couleurs, il est livré adhésive et doit impérativement être collé sur une surface métallique pour une bonne évacuation calorifique.

A utiliser en agencement de magasins, décoration en combinaison des profilés LED. Il offre ainsi le même rendu que le néon.
Le ruban LED 120 est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

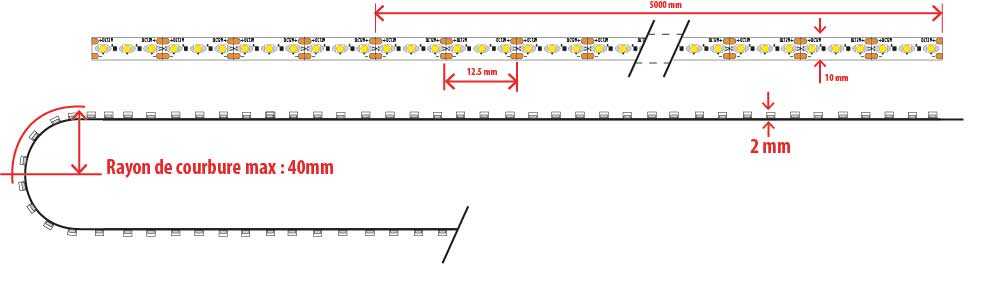

Ruban LED 240 standard : plan

Ruban LED 240 standard : mise en œuvre

Manipulation

Les rubans LED 240 standard sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (courbure maxi : 40 mm).

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Coupe

Un motif de ciseau illustre l’emplacement où peut être réalisée la coupe du ruban led. Il est impératif de respecter ces indications sous peine de rendre la section inutilisable.

Chaque référence de ruban LED dispose de sections de coupes différentes.

Connexion

Pour alimenter les rubans LED, il est possible d’utiliser des connecteurs rapides, en revanche ces connecteurs ne sont pas étanches, ils sont réservés à un usage intérieur uniquement et aux ruban 030 et 060 (non utilisable sur les 120 led/m et 240 led/m).

Ruban LED 030 standard - connecteur

Pour une utilisation pérenne du Ruban led 240 standard, nous vous conseillons de souder à l’étain directement les fils sur le ruban.

Ruban LED 030 standard -soudure

Fixation

Les rubans standard 240 sont fournis adhésives au dos et doivent impérativement être collé sur une surface métallique faisant office de dissipateur thermique.

Pour une utilisation en surlignage de vitrine ou de bâtiment,  l’utilisation de profilé LED WLED vous permettra de conserver une bonne linéarité.

Ruban LED 240 standard : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Raccordement des rubans LED :

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Ruban LED 060 standard-cablage

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Ruban LED 240 standard : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Ruban LED 240 Standard 1 rouleau / 5 mètres -20 / +40° 2 ans – 8hrs / jrs 200 g 5000 mm 10 mm 3 mm IP 20 Adhésif Blanc

Caractéristiques électriques

Entrée Puissance maxi (par rouleau) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 75 W 1 Fils 1 12.5 mm

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux / ml LED par pièce LED au ml
SMD 2835 Bleu 140° 463-475 nm 320 lm 1200 240
SMD 2835 Vert 140° 512-528 nm 850 lm 1200 240
SMD 2835 Rouge 140° 619-635 nm 450 lm 1200 240
SMD 2835 Ambre 140° 584-595 nm 350 lm 1200 240
SMD 2835 Blanc chaud (3000-3500K) 140° 1500 lm 1200 240
SMD 2835 Blanc froid (6000-6500K) 140° 1500 lm 1200 240
SMD 2835 Blanc extra (8000-10000K) 140° 1500 lm 1200 240
