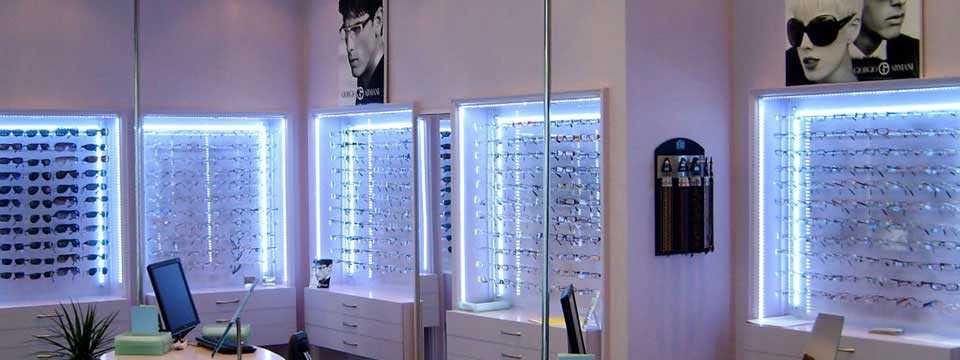

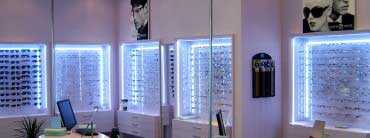

Réalisation ruban LED 060 standardruban-led 060-standard-installation-realisation-opticienRéalisation ruban LED 060 standard

Ruban LED 060 standard

Ruban LED pour signalétique & agencement.

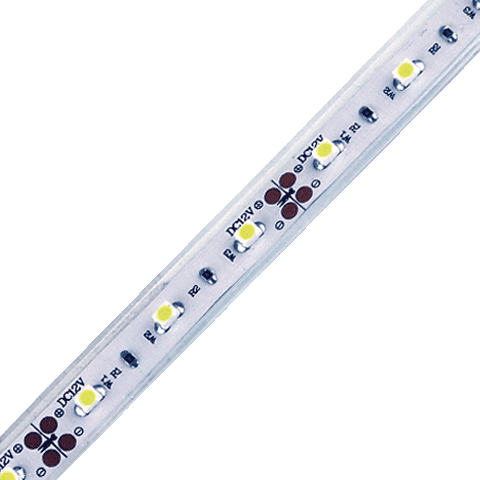

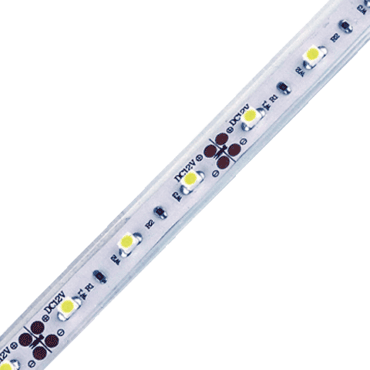

Le ruban LED 060 standard est un circuit électronique souple long de 5 mètres. Il est composé de 60 diodes ou LED SMD3528 140° par mètre.
Ce ruban de LED est sécable toutes les trois LED, soit 5 cm.

Disponible en sept couleurs. il est livré en gaine souple translucide silicone étanche avec cavaliers, bouchons et tube de colle.

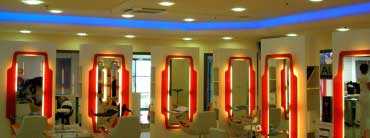

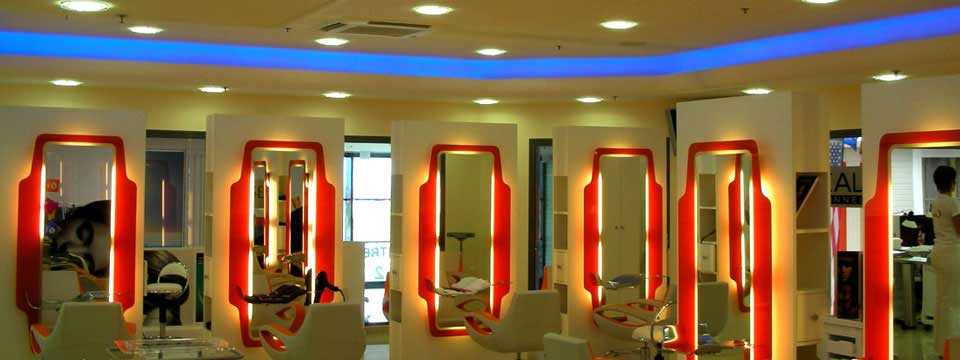

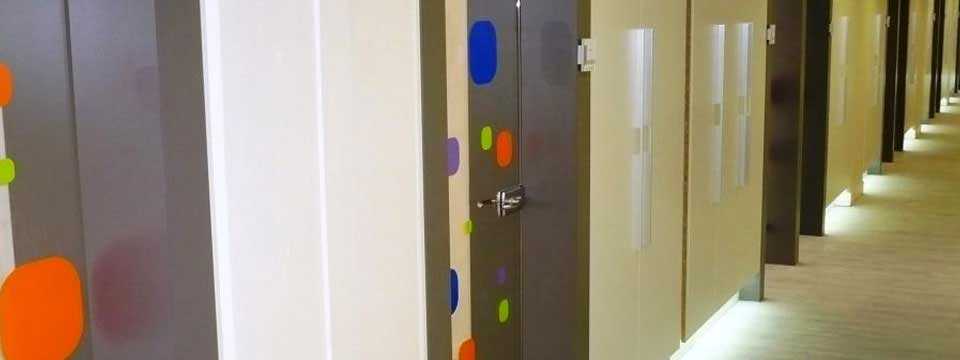

A utiliser en agencement de magasins, décoration en complément du profilé aluminium pour ruban de LED.

La gaine silicone assure une tenue optimale du ruban dans le temps. Elle évite tout phénomène de jaunissement ou de craquèlement !

Le ruban LED 060 standard est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

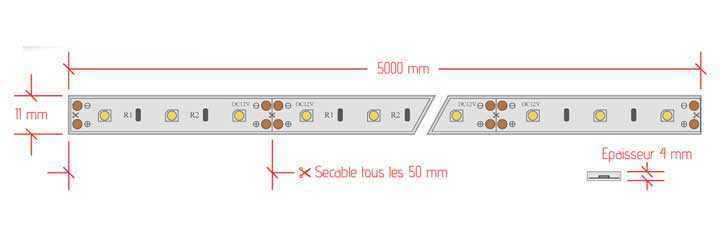

Ruban LED 060 standard : plan

Ruban LED 060 standard - plan

Ruban LED 060 standard : mise en œuvre

Manipulation

Les rubans LED 060 standard sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (courbure maxi : 30 mm).

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Coupe

Un motif de ciseau illustre l’emplacement où peut être réalisée la coupe du ruban LED. Il est impératif de respecter ces indications sous peine de rendre la section inutilisable.

Chaque référence de ruban LED dispose de sections de coupes différentes. Les rubans LED sont livrés avec un tube de colle et des bouchons pour refaire l’étanchéité après chaque coupe.

Ruban LED 030 standard -bouchon

Connexion

Pour alimenter les rubans LED, il est possible d’utiliser des connecteurs rapides, en revanche ces connecteurs ne sont pas étanches, ils sont réservés à un usage intérieur uniquement.

Ruban LED 030 standard - connecteur

Pour une utilisation extérieure, nous vous conseillons de souder à l’étain directement les fils sur le ruban, avant de refaire l’étanchéité avec la colle et les bouchons fournis.

Ruban LED 030 standard -soudure

Fixation

Les rubans LED sont fournis avec des cavaliers à visser pour la fixation.

Ruban LED 030 standard -fixation

Pour une utilisation en surlignage de vitrine ou de bâtiment,  l’utilisation de profilé LED WLED vous permettra de conserver une bonne linéarité.

Ruban LED 060 standard : câblage

Section de câble minimale préconisée

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Raccordement des rubans LED

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Tous les rubans LED WLED sont vendus en rouleaux de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Ruban LED 030 standard-cablage

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Ruban LED 060 standard : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Ruban LED 060 Standard rouleau -20 / +45° 2 ans – 8hrs / jrs 150 g 5000 mm 11 mm 4 mm IP 65 Colle / cavalier Blanc

Caractéristiques électriques

Entrée Puissance maxi (par rouleau) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 25 W 1 Fils 1 50 mm

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux / ml LED par pièce LED au ml
SMD 3528 Bleu 140° 463-475 nm 82 lm 300 60
SMD 3528 Vert 140° 512-528 nm 214 lm 300 60
SMD 3528 Rouge 140° 619-635 nm 118 lm 300 60
SMD 3528 Ambre 140° 584-595 nm 88 lm 300 60
SMD 3528 Blanc chaud (3000-3500K) 140° 420 lm 300 60
SMD 3528 Blanc froid (6000-6500K) 140° 420 lm 300 60
SMD 3528 Blanc extra (8000-10000K) 140° 420 lm 300 60
