Ruban LED 030 standard

Ruban LED pour signalétique & agencement.

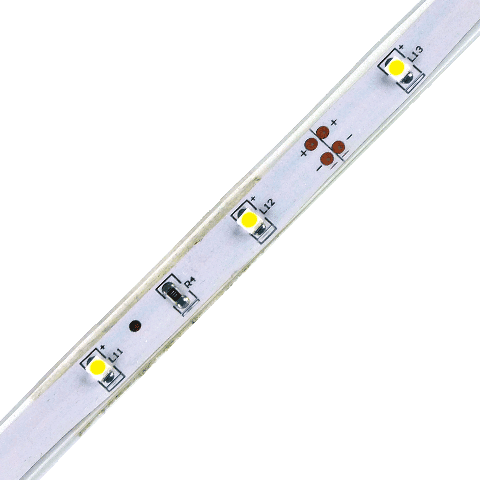

Le Ruban LED 030 standard est un circuit électronique souple long de 5 mètres. Il est composé de 30 diodes ou LED SMD3528 140° par mètre.

Ce ruban LED est sécable toutes les trois LED, soit 10 cm. Disponible en sept couleurs, il est livré en gaine souple translucide silicone étanche avec cavaliers, bouchons et tube de colle.

Il convient parfaitement pour la décoration intérieure et extérieure en complément du profilé aluminium pour ruban LED.

La gaine silicone assure une tenue optimale du ruban dans le temps. Elle évite tout phénomène de jaunissement ou de craquèlement !

Le Ruban LED 030 standard est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

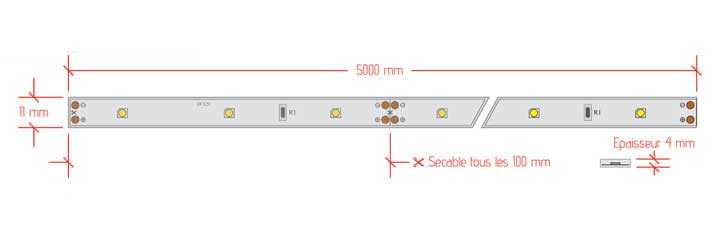

Ruban LED 030 standard : plan

Ruban LED 030 standard - lan

Ruban LED 030 standard : mise en œuvre

Manipulation

Les rubans LED 030 standard sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni pliure (courbure maxi : 20 mm).

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Coupe

Un motif de ciseau illustre l’emplacement où peut être réalisée la coupe du ruban led. Il est impératif de respecter ces indications sous peine de rendre la section inutilisable.

Chaque référence de ruban LED dispose de sections de coupes différentes. Les rubans LED sont livrés avec un tube de colle et des bouchons pour refaire l’étanchéité après chaque coupe.

Ruban LED 030 standard -bouchon

Connexion

Pour alimenter les rubans LED, il est possible d’utiliser des connecteurs rapides, en revanche ces connecteurs ne sont pas étanches, ils sont réservés à un usage intérieur uniquement.

Ruban LED 030 standard - connecteur

Pour une utilisation extérieure, nous vous conseillons de souder à l’étain directement les fils sur le ruban, avant de refaire l’étanchéité avec la colle et les bouchons fournis.

Ruban LED 030 standard -soudure

Fixation

Les rubans LED sont fournis avec des cavaliers à visser pour la fixation.

Ruban LED 030 standard -fixation

Pour une utilisation en surlignage de vitrine ou de bâtiment,  l’utilisation de profilé LED WLED vous permettra de conserver une bonne linéarité.

Ruban LED 030 standard : câblage

Section de câble minimale préconisée:

Puissance (W)Intensité (A)Section câble (mm2)
3630.50
6050.75
120101
192161.5
300252.5
360304

Raccordement des rubans LED

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Tous les rubans LED WLED sont vendus en rouleaux de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Ruban LED 030 standard : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

DésignationUnité de ventePlage de fonctionnementGarantiePoidsLongueurLargeurÉpaisseurIndice de protectionFixationCouleur
Ruban LED 030 StandardRouleau-20 / +45°2 ans – 8hrs / jrs150 g5000 mm11 mm4 mmIP 65Colle / cavalierBlanc

Caractéristiques électriques

EntréePuissance maxi (par rouleau)Nombre de voiesConnexionChaînage maxiSécable tous les
12 VDC15 W2Fils1100 mm

Caractéristiques lumineuses

Type de LEDCouleurAngleLongueur d’ondeFlux lumineux / mlLED par pièceLED au ml
SMD 2835Bleu140°463-475 nm41 lm15030
SMD 2835Vert140°512-528 nm107 lm15030
SMD 2835Rouge140°619-635 nm59 lm15030
SMD 2835Ambre140°584-595 nm44 lm15030
SMD 2835Blanc chaud (3000-3500K)140°210 lm15030
SMD 2835Blanc froid (6000-6500K)140°210 lm15030
SMD 2835Blanc extra (8000-10000K)140°210 lm15030
