Profilé LED universel

Profilé LED universel pour enseigne et signalétique

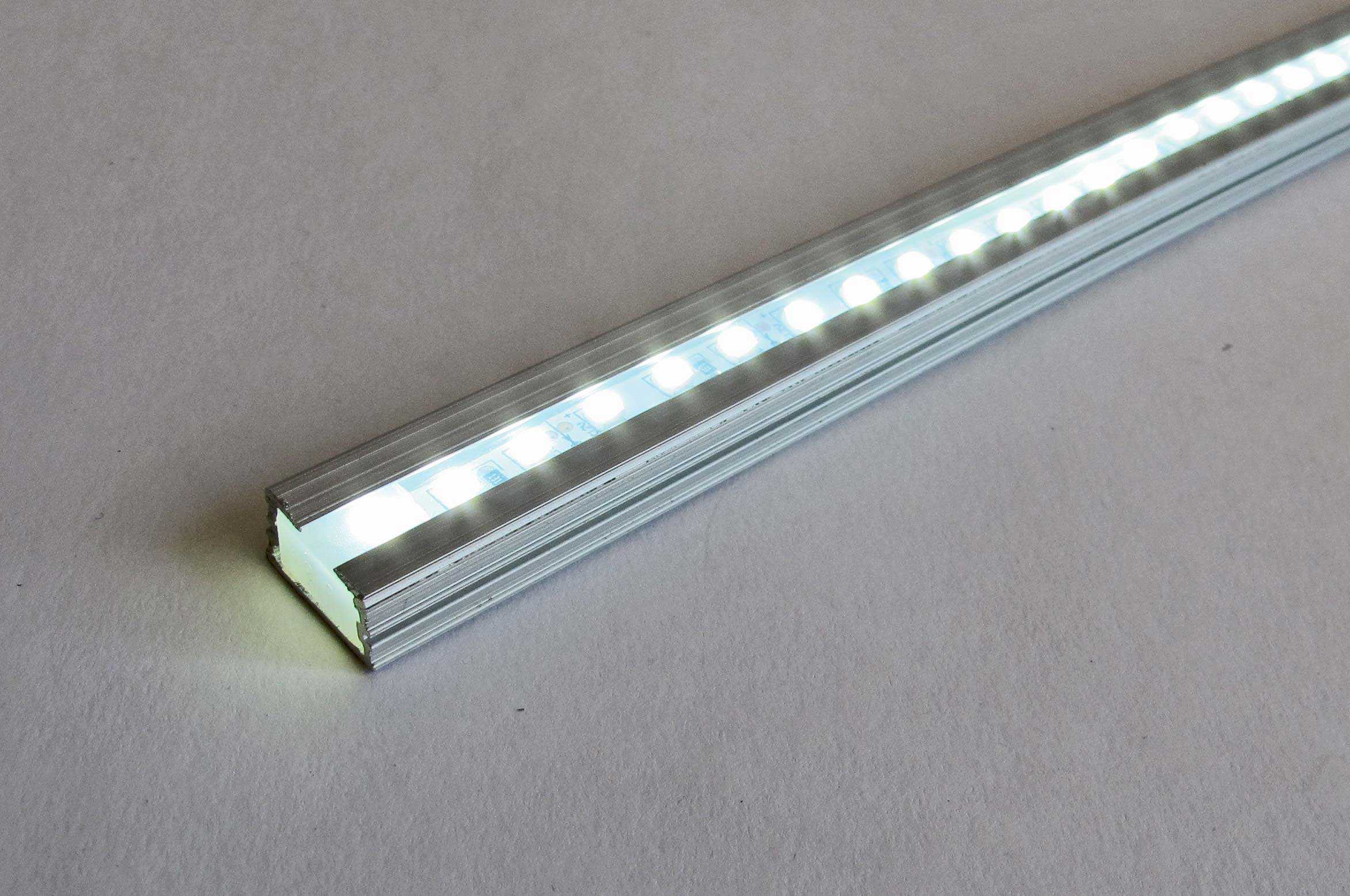

Le profilé LED Universel est un profilé aluminium pour ruban LED, compatible avec tous les rubans LED de gamme WLED.

Sa conception permet un maintien du ruban LED, sans aucun collage.

Il suffit d’insérer le ruban LED dans le profilé, et celui est maintenu par les « ailettes » en aluminium.

Protégé par sa gaine silicone, le ruban LED ne craint alors ni l’eau ni les poussières sur le profil LED Universel.
Il ne nécessite pas de collage pour l’intégration du ruban LED.

Le ruban LED est ainsi protégé dans sa gaine silicone et solidement fixé.

Ce profil LED vous offre un gain de temps considérable pour la pose, ainsi qu’une excellente flexibilité de mise en œuvre.
Idéal pour l’intégration de rubans LED dans vos projets d’agencement.

Vendu en barre de 2.5 m, il se fixe à l’aide de clips.

Profilé LED universel : plan
profil-led-universel-schema
Profilé LED universel : mise en œuvre

Coupe

Le profilé LED universel se coupe au moyen d’une scie adaptée pour la découpe de l’aluminium.

Fixation

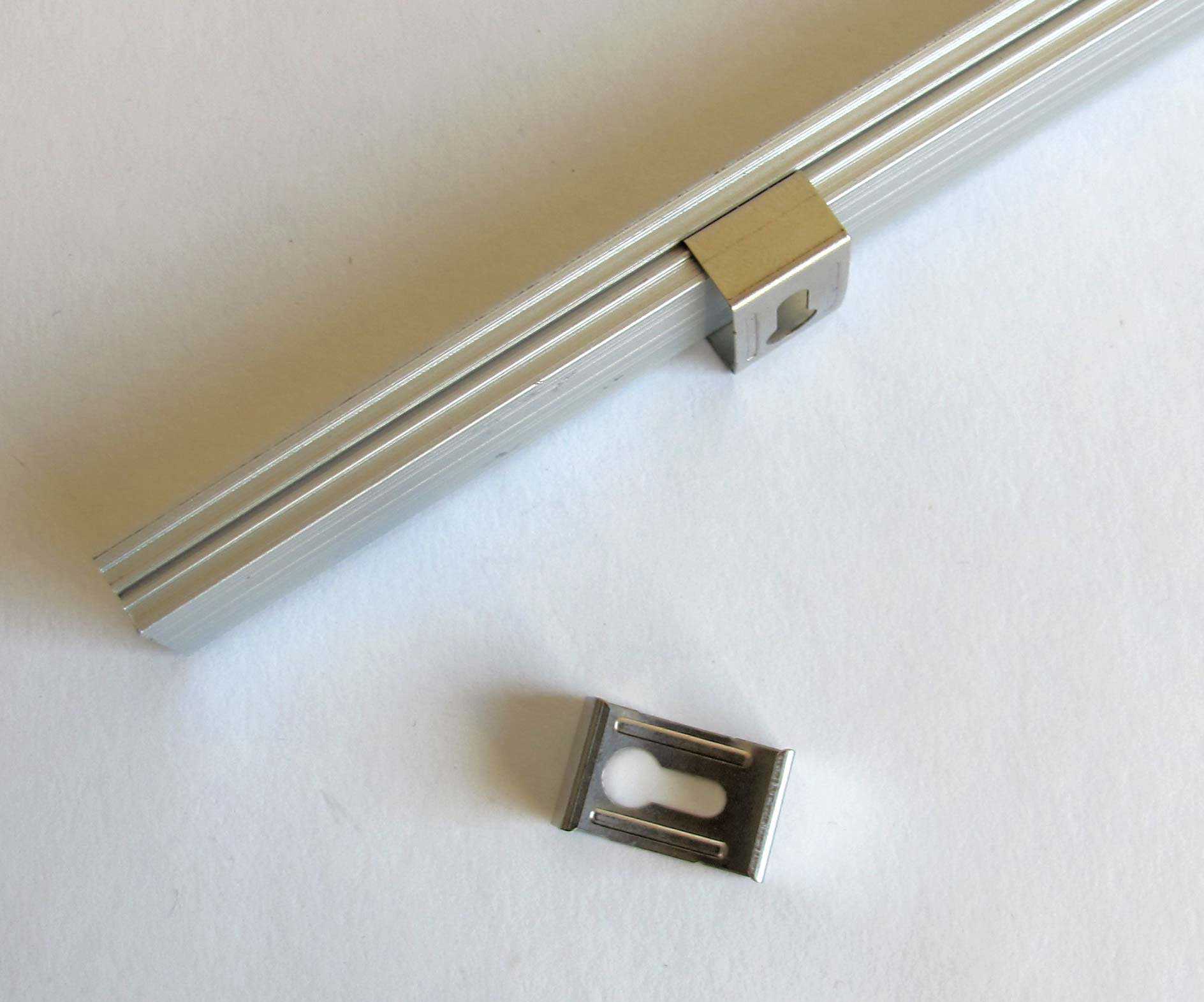

Le profilé LED se met en place grâce à des clips de fixation à visser. Nous conseillons 3 clips de fixation par barre de 2.5 m.

Profil LED Universel - Clips de fixation

Mise en place du ruban LED

Le profilé LED universel est compatible avec tous les rubans LED de la gamme WLED.

Le maintien des rubans est assuré par le profil LED universel, il n’est pas nécessaire de les coller.

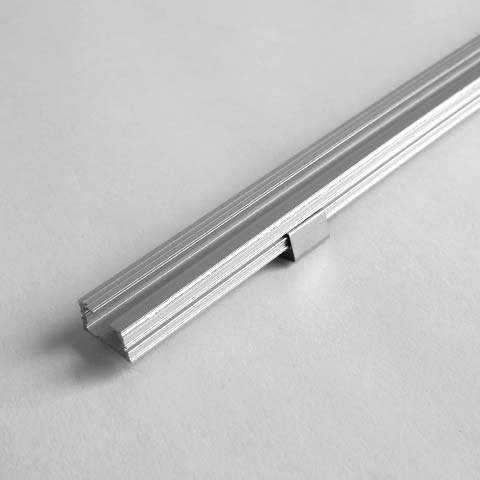

Profil LED universel

Profilé LED universel : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Raccordement des rubans

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Schéma de câblage des rubans LED avec profilé led

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Profilé LED universel : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Poids Longueur Largeur Épaisseur Fixation Couleur
Profilé LED Universel Barre 2.5 m 350 g 2500 mm 17.5 mm 8.5 mm Clips Aluminium
