Profilé LED pour tangentiel

Profilé LED tangentiel pour agencement et signalétique.

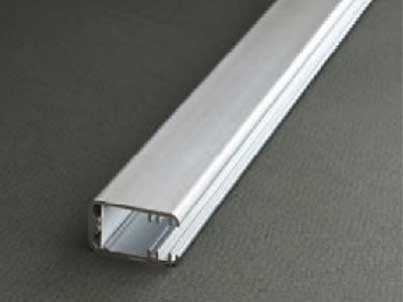

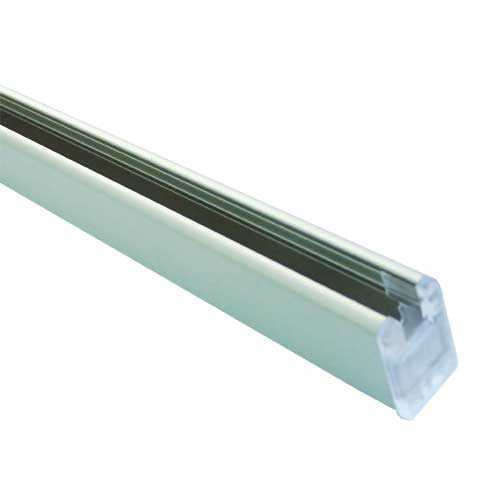

Le profilé LED tangentiel est un profilé aluminium pour ruban LED.

Équipé de ruban LED de la gamme WLED il offre une solution efficace pour la création de signalétique aérienne design.

Les rubans  WLED  se glissent dans le profil, pour un résultat parfait nous vous conseillons d’utiliser un ruban led 120 led/m.

Vendu en barre de 2 m, il se pose suspendu ou visé.

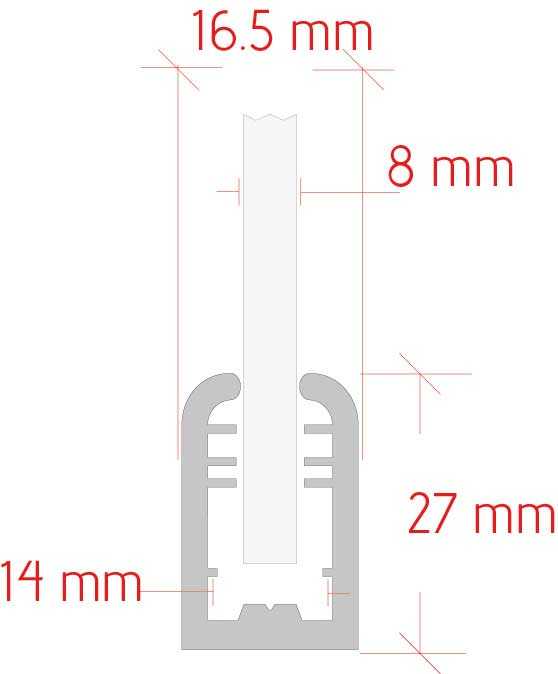

Profilé LED tangentiel: plan

Profilé LED tangentiel: mise en œuvre

Coupe

Le profilé LED  tangentiel se coupe au moyen d’une scie adaptée pour la découpe de l’aluminium.

Fixation

Le profil LED tangentiel se fixe soit directement par vissage à travers le fond (pose en plafond, suspendu ou sur potence), soit par vissage à travers le plexi (pose en applique ou suspendu.

Mise en place du ruban LED

Le profilé LED tangentiel est compatible avec tous les rubans LED  de la gamme WLED (sauf 240, vertical et zigzag).

Le ruban LED s’intègre soit collé sur le support semi rigide fourni (en version non étanche), soit en le glissant dans le profilé (version étanche). une partie du maintient est réalisé par le panneau de plexi

L’utilisation des rubans de LED WLED étanches, tous livrés dans leur gaine silicone, est la garantie d’une étanchéité et d’une tenue dans le temps optimale.

Profilé LED tangentiel : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Schéma de câblage des rubans LED

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Profilé LED en tangentiel : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Poids Longueur Largeur Épaisseur Fixation Couleur
Profilé led tangentiel Barre 2 m 500 g 2000 mm 16.5 mm 27 mm vissé / suspendu Aluminium
