Profilé LED en saillie

Profilé LED en saillie pour agencement et signalétique.

Le profilé LED en saillie est un profilé aluminium pour ruban LED.

Équipé de ruban LED de la gamme standard WLED il offre une solution efficace pour l’éclairage de mobilier mais également pour de la signalétique extérieure.

Le ruban standard WLED en 30, 60, 120, LED au mètre se glisse dans le profil, il ne nécessite ni colle ni d’adhésif pour la fixation.

En effet, le maintien du ruban, se fait grâce au cache diffusant.

Vendu en barre de 2.5 m, il se pose à l’aide de clips ou se colle dans une rainure.

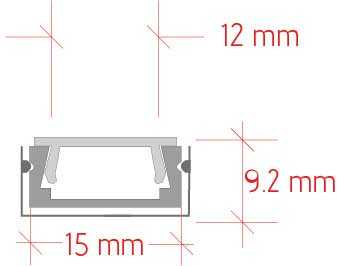

Profilé LED en saillie : plan

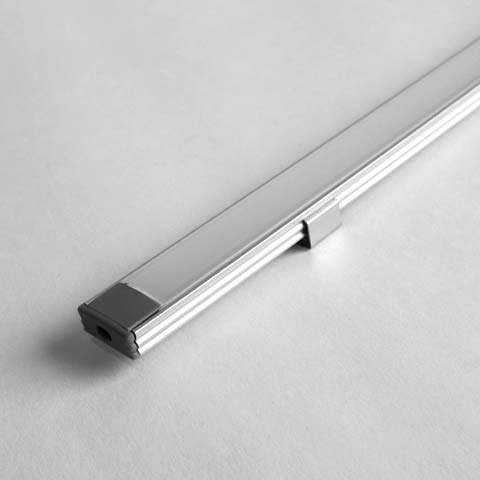

Profil LED en saillie

Profilé LED en saillie : mise en œuvre

Coupe

Le profilé LED en saillie se coupe au moyen d’une scie adaptée pour la découpe de l’aluminium, en prenant soin de ne pas détériorer le cache diffusant.

Fixation

Le profil LED en saillie se met en place grâce à des clips de fixation à visser.

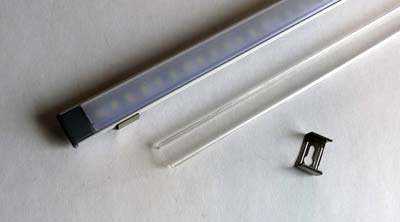

Profil LED en saillie - fixation
Nous conseillons 3 clips de fixation par barre de 2.5 m.
Les extrémités sont à équiper de bouchons assurant une bonne finition.

Mise en place du ruban LED

Le profilé LED en saillie est compatible avec tous les rubans LED standard de la gamme WLED.

Profil LED en saillie équipé ruban led 120 standard

Le ruban LED standard s’intègre sans collage ni adhésif, il est maintenu avec le cache diffusant (Cache plexi transparent en option).

L’utilisation des rubans de LED WLED, tous livrés dans leur gaine silicone, est la garantie d’une étanchéité et d’une tenue dans le temps optimale.

Profilé LED saillie : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Schéma de câblage des rubans LED

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Profilé LED en saillie : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Poids Longueur Largeur Épaisseur Fixation Couleur
Profilé led en saillie Barre 2.5 m 320 g 2500 mm 18 mm 9 mm Clips Aluminium/Blanc
