Profilé LED piétinable

Profilé LED piétinable pour agencement et signalétique au sol.

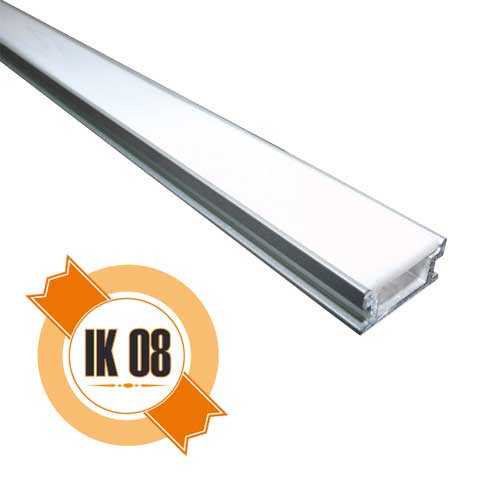

Le profilé LED piétinable est un profilé aluminium pour ruban LED.

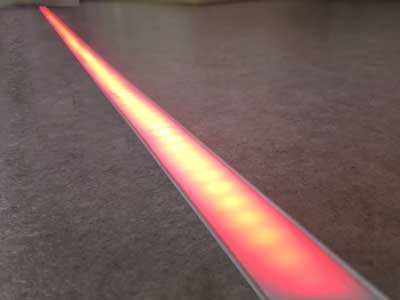

Équipé de ruban LED de la gamme WLED il offre une solution efficace pour la création de chemins lumineux ou de signalétique au sol.

Les rubans  WLED  se glissent dans le profil, ils ne nécessitent ni colle ni adhésif pour la fixation.

En effet, le maintien du ruban, se fait grâce au cache diffusant.

Vendu en barre de 2 m, il se pose collé dans une rainure.

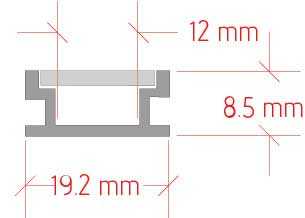

Profilé LED Piétinable : plan

Profilé LED Piétinable : mise en œuvre

Coupe

Le profilé LED  piétinable se coupe au moyen d’une scie adaptée pour la découpe de l’aluminium, en prenant soin de ne pas détériorer le cache diffusant.

Fixation

Le profil LED piétinable se met en place par insertion dans une réservation ou par coulage du support (mortier, ciment…).

Mise en place du ruban LED

Le profilé LED piétinable est compatible avec tous les rubans LED  de la gamme WLED (sauf vertical et zigzag).

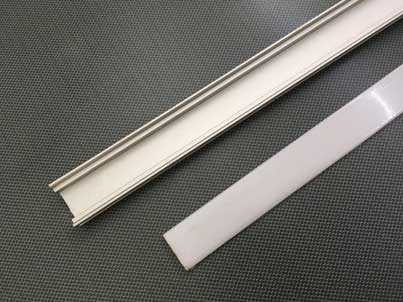

Le ruban LED s’intègre sans collage ni adhésif, il est maintenu avec le cache diffusant

L’utilisation des rubans de LED WLED étanches, tous livrés dans leur gaine silicone, est la garantie d’une étanchéité et d’une tenue dans le temps optimale.

Profilé LED piétinable : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Schéma de câblage des rubans LED

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Profilé LED en piétinable : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Poids Longueur Largeur Épaisseur Fixation Couleur
Profilé led piétinable Barre 2 m 500 g 2000 mm 19.2 mm 8.5 mm Aluminium/Blanc
