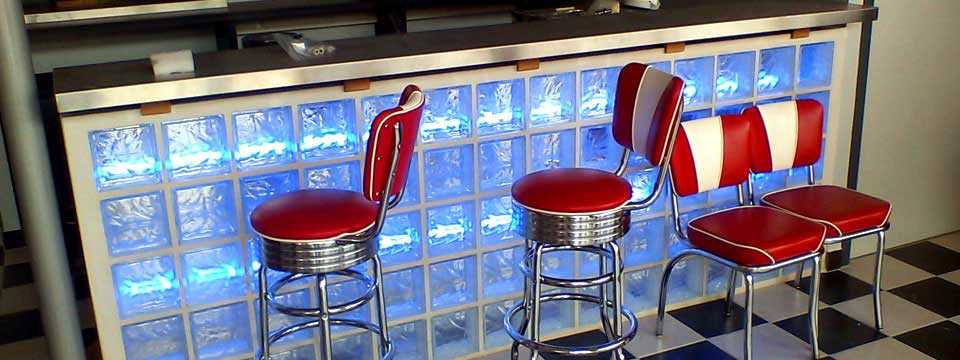

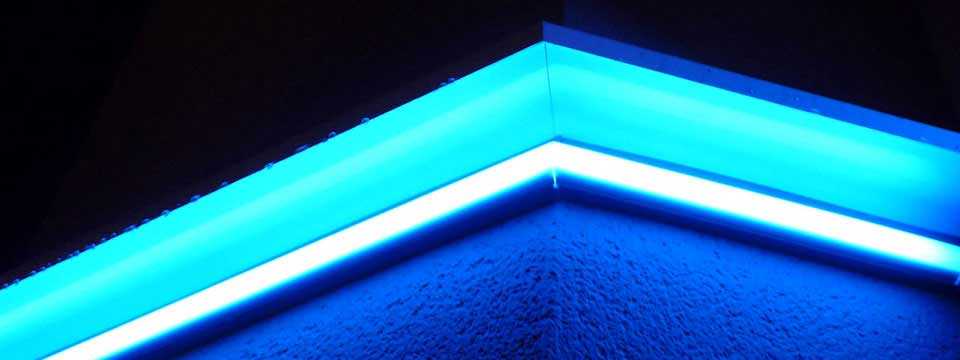

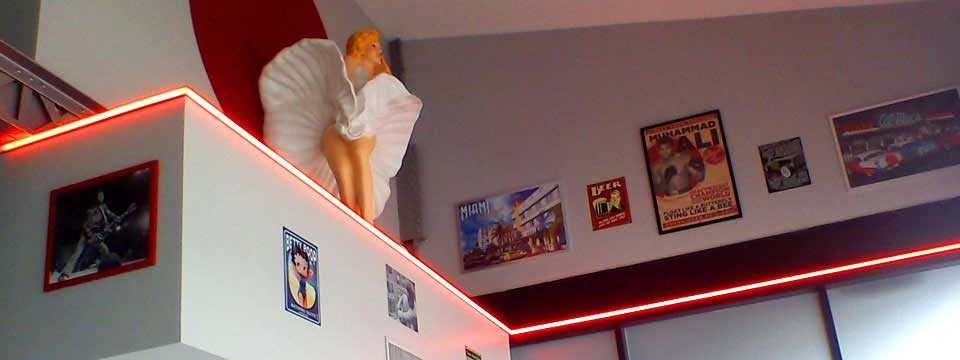

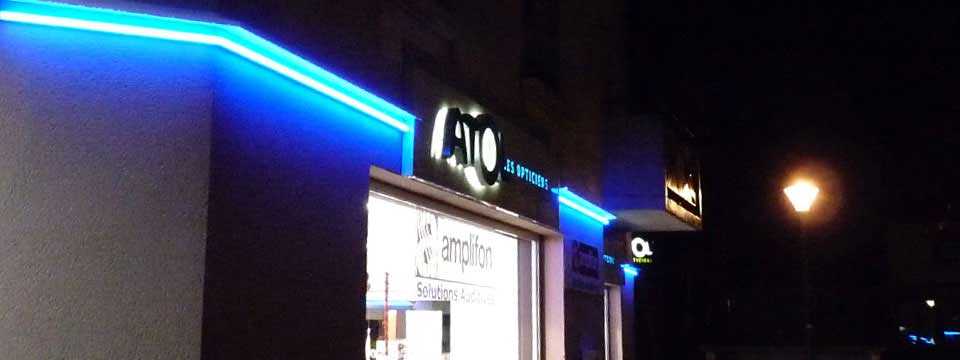

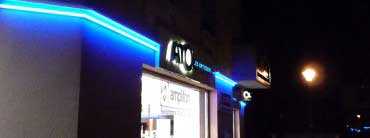

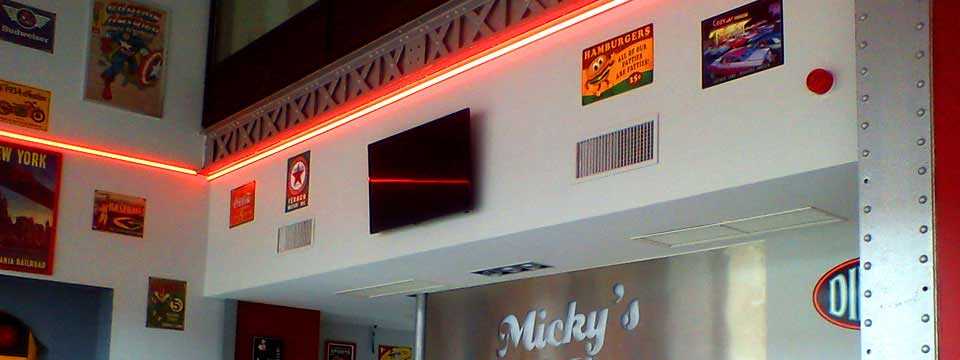

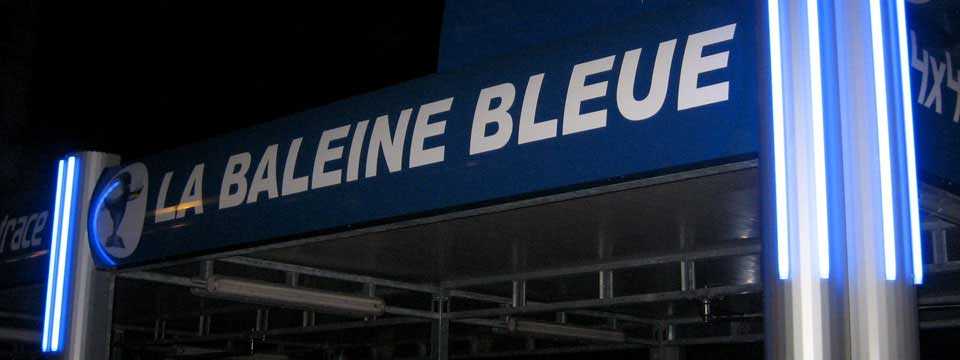

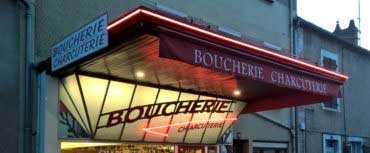

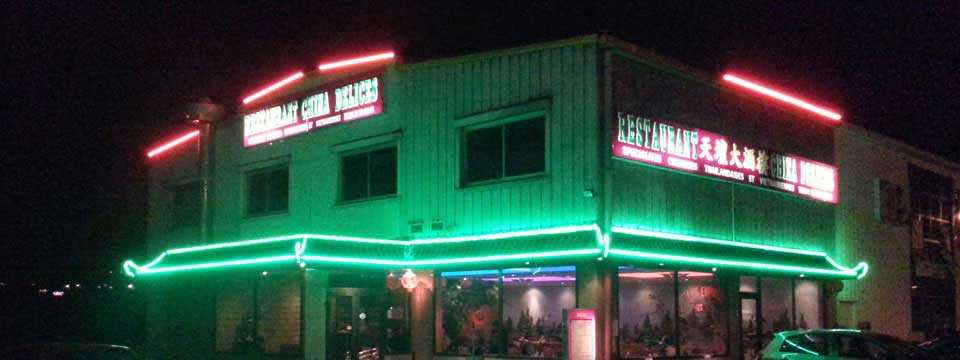

Réalisation Atelier 3D Signalétique (42)Réalisation Atelier 3D Signalétique (42)Réalisation Atelier Carrieu (65)Réalisation Atelier Carrieu (65)Profilé LED effet néonProfilé LED effet néonProfilé LED effet néonRéalisation Signarama Saint Pourçain (03)

Profilé LED effet néon

Profilé LED effet néon pour enseigne et signalétique

Le profilé LED effet néon est un profilé aluminium pour ruban LED. Vendu en barre de 2.5 m, il se fixe à l’aide de clips.

Il est équipé d’un cache diffusant blanc permettant d’offrir un rendu lumineux comparable au néon.

Simple et efficace il peut facilement s’intégrer à vos projets d’agencement intérieur ou vos enseignes lumineuses LED.

Il est compatible avec tous les rubans LED de la gamme WLED en l’associant avec le ruban LED 120 standard WLED, vous obtiendrez un parfait effet néon.

Le produit idéal pour un surlignage simple et esthétique !

Profilé LED effet néon : plan

profil-led-effet-neon-plan
Profilé LED effet néon : mise en œuvre

Coupe

Le profilé LED effet néon se coupe au moyen d’une scie adaptée pour la découpe de l’aluminium, en prenant soin de ne pas détériorer le cache diffusant.

Fixation

Le profilé LED se met en place grâce à des clips de fixation à visser. Nous conseillons 3 clips de fixation par barre de 2.5 m.

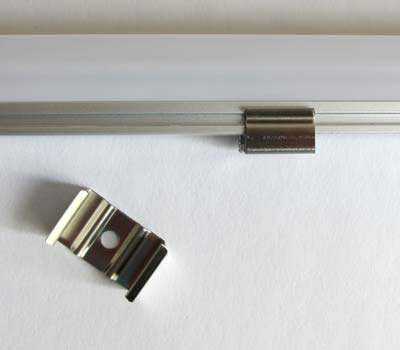

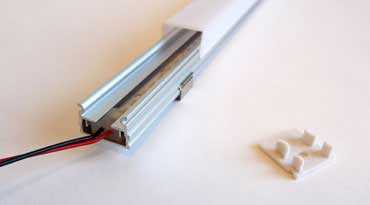

Profil LED effet néon fixation

Les extrémités sont à équiper de bouchons assurant une bonne finition.

Mise en place du ruban LED

Le profilé LED effet néon est compatible avec tous les rubans LED de la gamme WLED.
Cependant le ruban LED le plus adapté pour obtenir un effet néon est le ruban LED 120 standard.

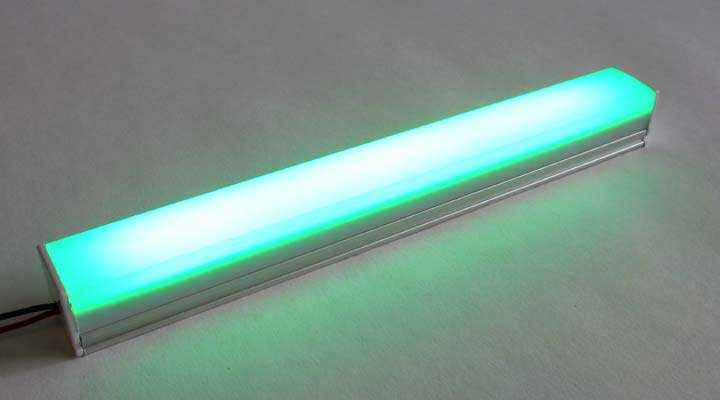

Profilé LED effet Néon

Nous conseillons l’utilisation des rubans de LED WLED livrés dans une gaine silicone afin de garantir une bonne étanchéité.

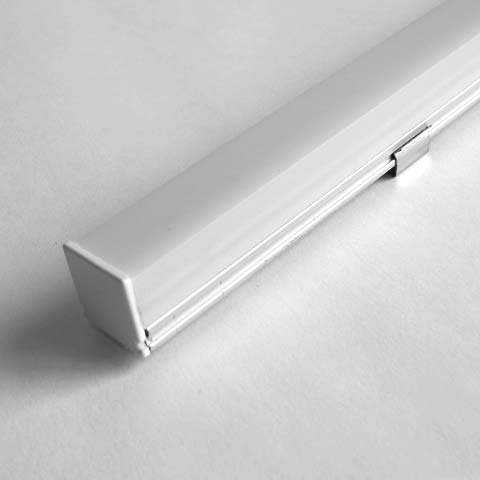

Profilé LED effet néon bouchon de terminaison

La forme du profil offre un excellent maintien du ruban LED, il n’est pas nécessaire de le coller.

Profilé LED effet néon : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Raccordement des rubans led

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Schéma de câblage des rubans LED

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Profilé LED effet néon : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Poids Longueur Largeur Épaisseur Fixation Couleur
Profilé led effet Néon Barre 2.5 m 570 g 2500 mm 21 mm 21 mm Clips Aluminium / PMMA Blanc
