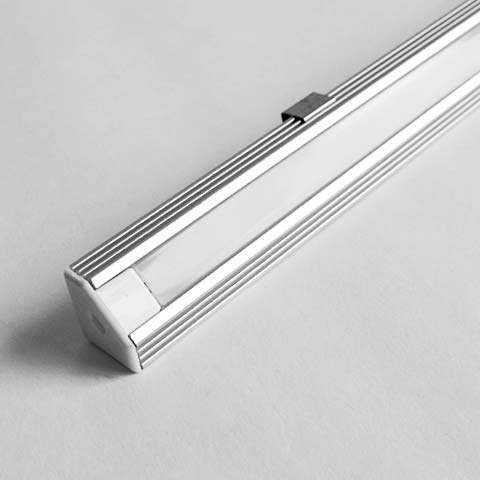

Profil LED d'angle

Profilé LED d’angle

Profilé LED d’angle pour agencement et signalétique

Le profilé LED d’angle est un profilé aluminium pour ruban LED prévu pour être fixé dans les angles.
Équipé de  ruban LED 060 power il offre une solution efficace pour l’éclairage de tablette, ou de mobilier.
Le ruban 060 power se glisse dans un logement du profil, il ne nécessite ni colle ni adhésif pour la fixation.

Vendu en barre de 2.5 m, il se pose à l’aide de clips.

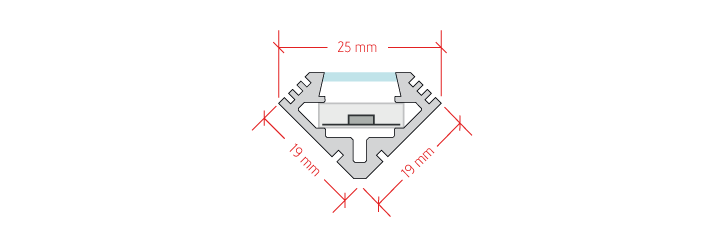

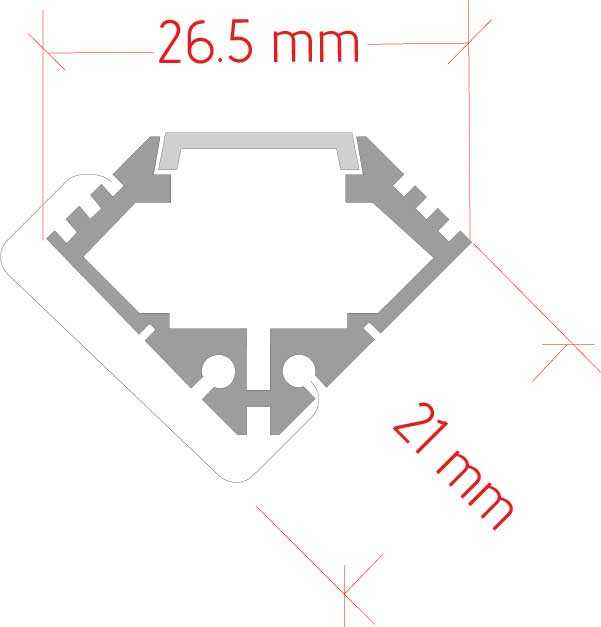

Profilé LED d’angle : plan

Profil LED d'angle

Profilé LED d’angle : mise en œuvre

Coupe

Le profilé LED d’angle se coupe au moyen d’une scie adaptée pour la découpe de l’aluminium, en prenant soin de ne pas détériorer le cache diffusant.

Fixation

Le profilé LED d’angle se met en place grâce à des clips de fixation à visser.
Nous préconisons 3 clips de fixation par barre de 2.5 m.

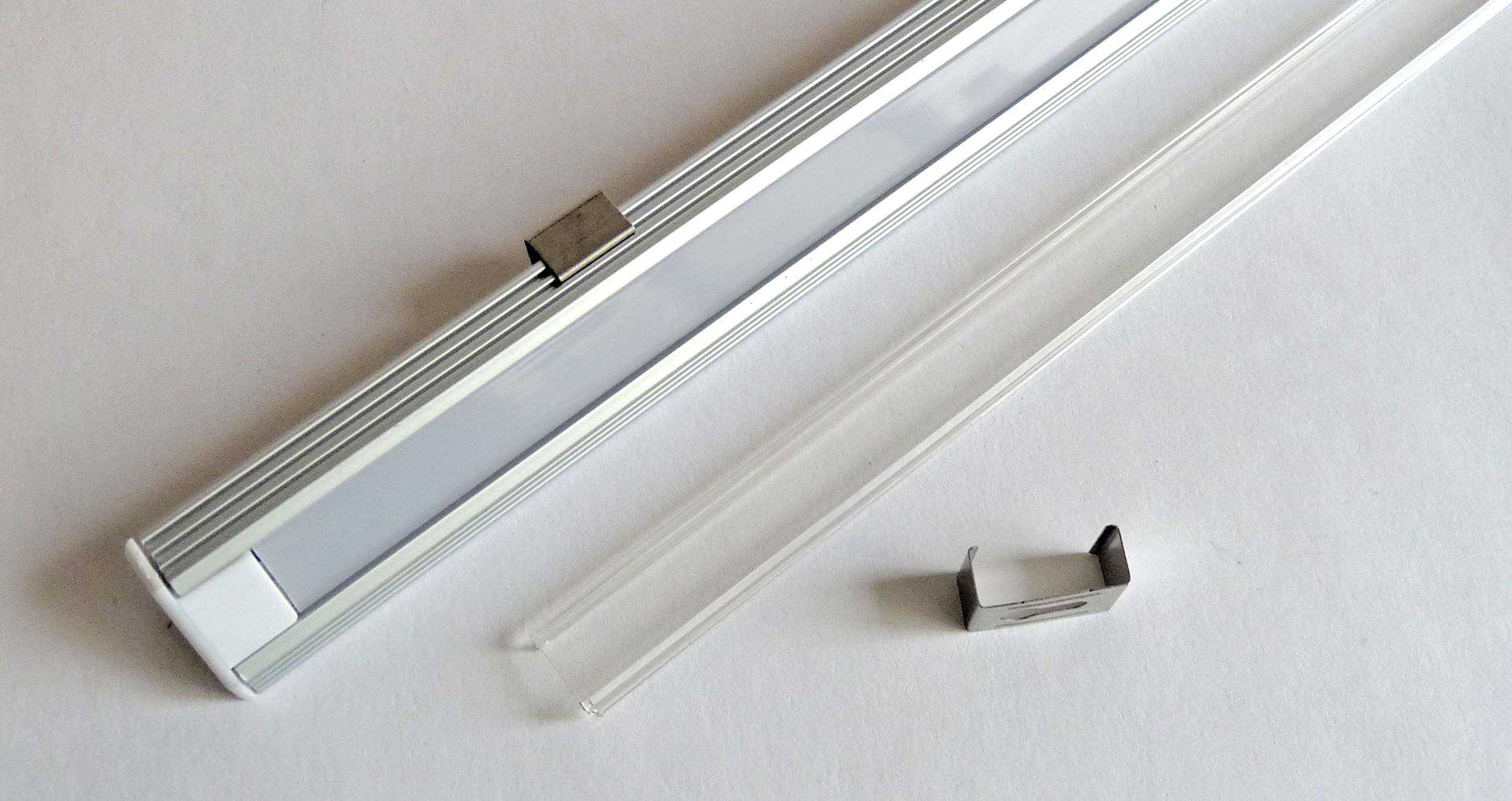

Profil LED d'angle - fixation
Les extrémités sont à équiper de bouchons assurant une parfaite finition.
En option, nous vous proposons un cache plexi transparent, pour une meilleure diffusion de la lumière.

Mise en place du ruban LED

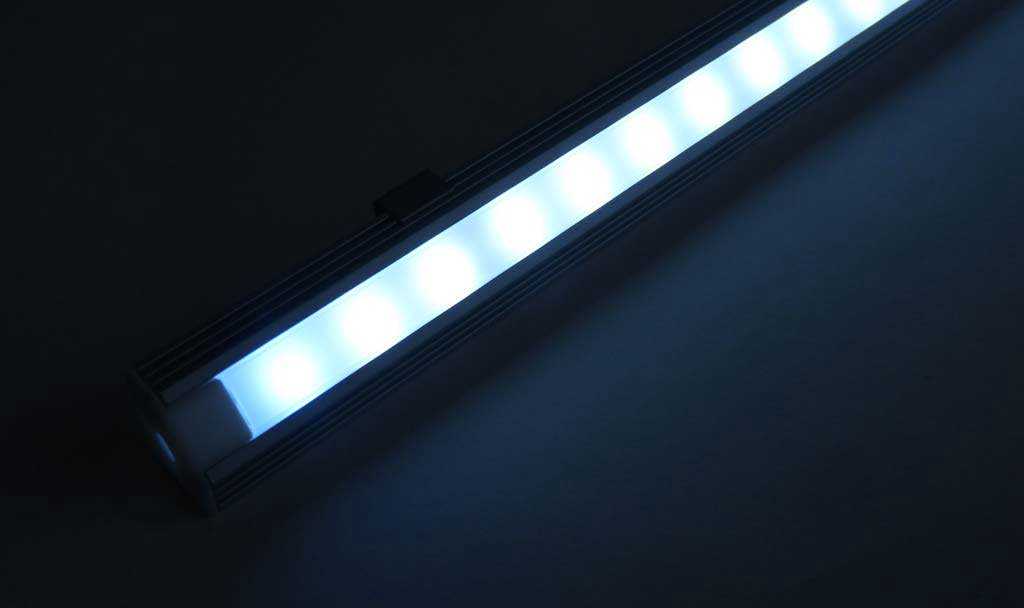

Profil LED d'angle

Le profilé LED d’angle est prévu pour intégrer du ruban 060 Power.

L’utilisation des rubans de LED WLED, tous livrés dans leur gaine silicone, est la garantie d’une étanchéité et d’une tenue dans le temps optimale.
Le diffusant plexi optimise le rendu lumineux. Cela sera particulièrement utile, pour l’éclairage de tablettes dans un espace de vente.

Profilé LED d’angle : câblage

Section de câble minimale préconisée

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Raccordement des rubans led

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

La majorité des rubans LED est vendue en rouleau de 5 mètres. Les pistes des circuits imprimés sont dimensionnées pour cette longueur maximum. Il est important de ne pas dépasser cette valeur sous peine de détériorer les rubans LED.

Schéma de câblage des rubans LED

Dans cet exemple pour simplifier le câblage nous alimentons les rubans LED A et B avec une seule arrivée d’alimentation.

En procédant ainsi nous ne créons pas une longueur de ruban LED supérieure à 5 mètres. Les longueurs B et D auraient pu être aboutées, dans la mesure où elles ne dépassent pas la longueur de 5 mètres.

Profilé LED d’angle : contrôle

Toute la gamme de rubans LED est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section de ruban LED, on ne peut agir indépendamment sur les portions de LED.

Caractéristiques mécaniques

Désignation Unité de vente Poids Longueur Largeur Épaisseur Fixation Couleur
Profilé led d’angle Barre 2.5 m 800 g 2500 mm 19 mm 19 mm Clips Aluminium / Blanc
