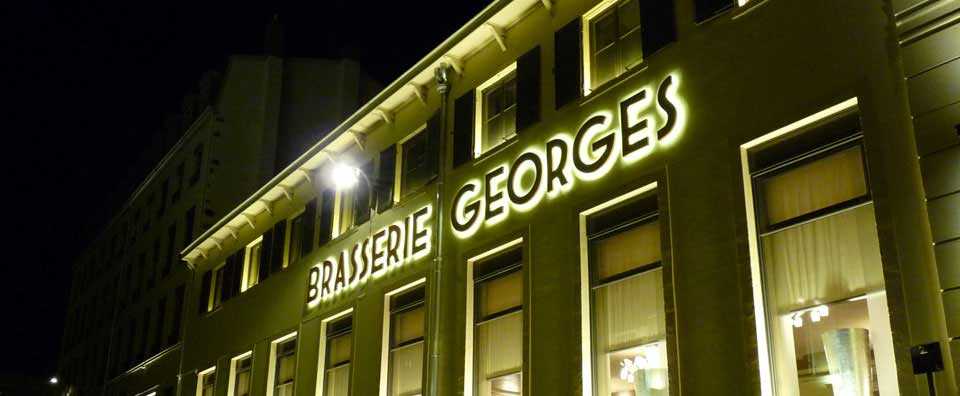

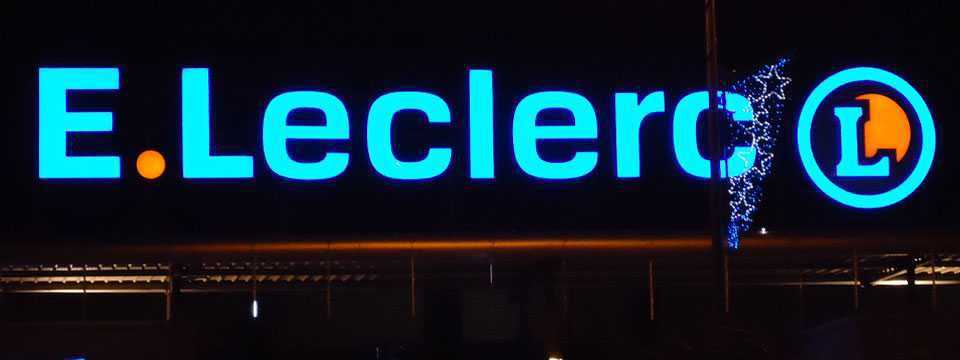

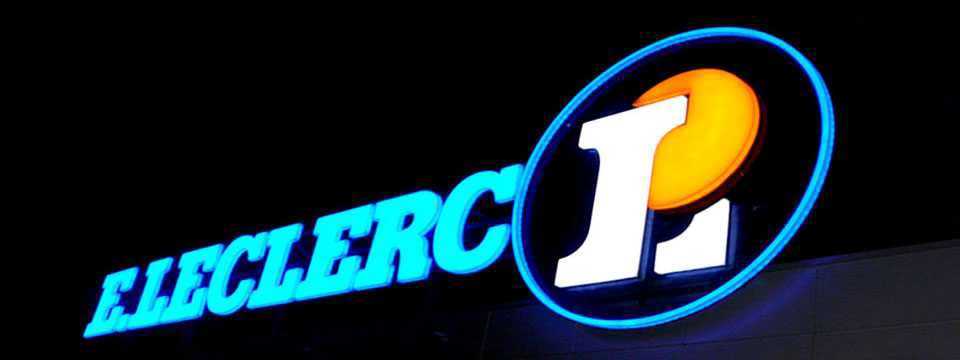

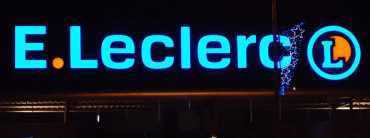

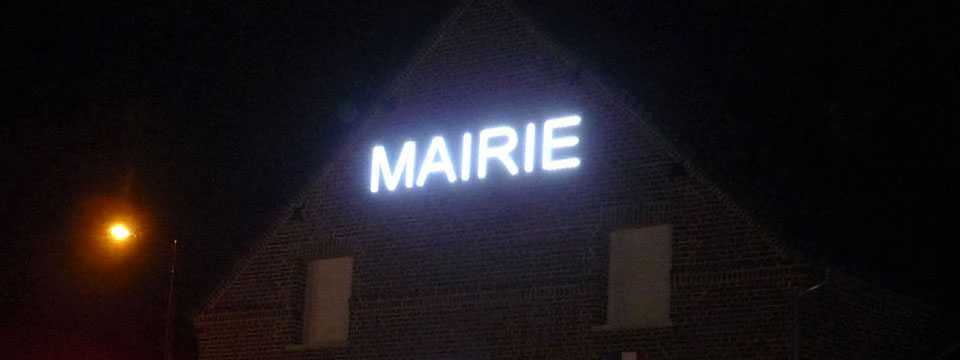

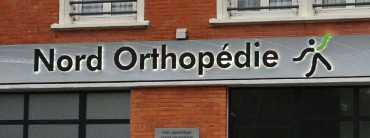

Module led résiled power réalisation EPC (60)Module led résiled power réalisation EPRAM (83)Module led résiled power réalisation UNIVERS-ENSEIGNE-26Module led résiled power réalisation ENSEIGNE DIFFUSION (57)Module led résiled power réalisation DKALKOMANY (69)

Module LED Résiled power

Module LED Résiled power pour lettres moyennes à grandes lettres

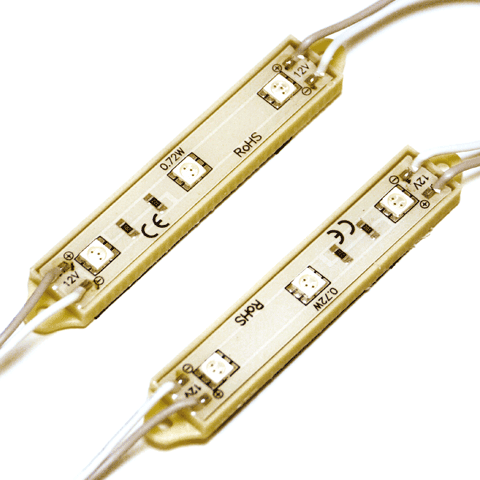

Version optimisée du Résiled standard, le Résiled power est un module LED étanche plus puissant, équipé de LED de puissance, SMD5050, en 140 ° disponible en 7 couleurs.

Il est conseillé pour les lettres rétroéclairées, lettres boîtiers de tailles moyennes à grandes tailles et caissons lumineux simple face.

Le module LED Résiled power est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

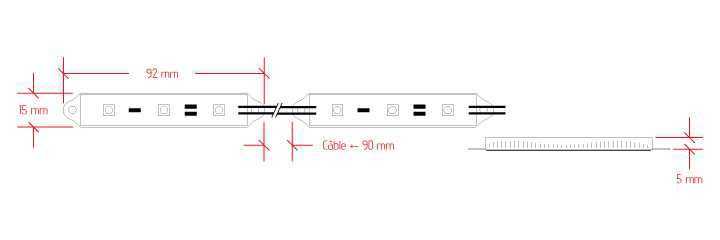

Module LED Résiled power : plan

module-led-resiled-power-plan

Module LED Résiled power : mise en œuvre

Manipulation

Les modules LED Résiled power sont constitués de composants électroniques, il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte.
Les modules LED Résiled power disposent d’un revers adhésif facilitant leur positionnement, ils doivent être collés (colle MS polymère) pour une tenue optimale dans le temps. Précautions d’utilisation des modules LED.

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Rétro éclairage

La qualité du rétro éclairage dépend de la nature du support à éclairer, il est préférable d’utiliser des matériaux mats ou satinés afin d’éviter le phénomène de reflet.

Dans le cas de fonds de couleur foncée la lumière sera absorbée, il est donc conseillé d’ajouter des contre-lettres de couleur claire.

Il est également important de prendre en compte la hauteur des chants. Si la hauteur dépasse les 20 mm, il convient d’ajouter un fond à la lettre (Fig. B) afin de bénéficier des 140° efficaces de la LED.

Module LED : éclairage indirect

Éclairage face polycarbonate

Pour obtenir un éclairage constant sur des faces en polycarbonate, les modules doivent être placés de manière à ce que les faisceaux se rejoignent, ce qui évite de créer des zones d’ombre.

Eclairage de plexi avec LED

L’écart entre les chaînes A est défini en fonction de la dimension B.

Module LED Résiled power : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Raccordement des chaînes

Les chaînes de modules LED Résiled power sont constituées de 20 modules. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules. Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules.

module-led-microchip-cablage

Dans cet exemple, pour simplifier le câblage, nous alimentons les chaînes B et C avec une seule arrivée d’alimentation. En procédant ainsi nous ne créons pas une chaîne de plus de 20 modules. Avec cette méthode nous pourrions également alimenter 2 chaînes de 20 modules.

Module LED Résiled power : contrôle

Toute la gamme de modules est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Epaisseur Indice de protection Fixation Couleur
Résiled power 20 pcs -20 / +45 2 ans – 8hrs / jrs 12 g 92 mm 15 mm 5 mm IP 65 Adhésif / Vis Blanc

Caractéristiques électriques

Entrée Puissance maxi Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 0,85 W 2 Fils 100 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (par module) LED par pièce LED au ml
SMD 5050 Bleu 140° 463-475 nm 7.8 lm 3 10
SMD 5050 Vert 140° 512-528 nm 22.2 lm 3 10
SMD 5050 Rouge 140° 619-635 nm 12.8 lm 3 10
SMD 5050 Ambre 140° 584-595 nm 10.4 lm 3 10
SMD 5050 Bland chaud (3000-3500K) 140° 54 lm 3 10
SMD 5050 Blanc froid (6000-6500K) 140° 54 lm 3 10
SMD 5050 Blanc extra (8000-10000K) 140° 54 lm 3 10
