Modules LED Plakled et Plakled RGBW

Module LED en plaque sécable pour caisson lumineux à faible relief (Mini 40 mm)

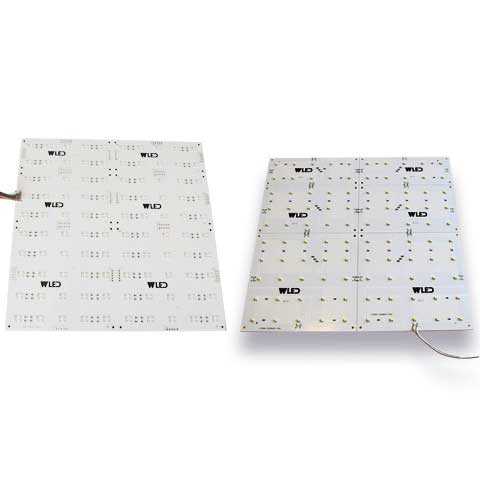

Le module LED Plakled est une plaque PCB de 300 x 300 mm sécable, équipée de 100 LED SMD3528 distantes les une des autres de 30 mm.

Cette plaque offre une excellente diffusion lumineuse permettant d’illuminer vos caissons lumineux (simple et double face) de manière uniforme.

La quantité de LED espacées régulièrement permet de travailler sur des reliefs mini de 40 mm sans avoir de phénomène de point.

Sécable elle peut facilement s’adapter à vos projets. Elles sont équipées de connecteurs pour faciliter la mise en œuvre.

La Plakled est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

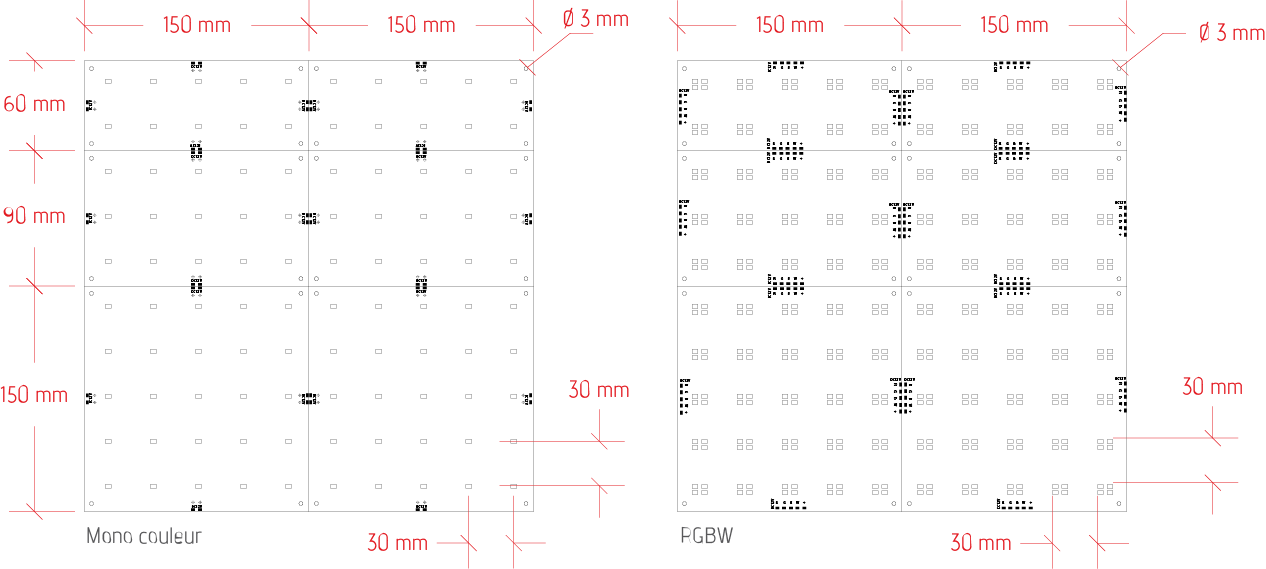

Module LED Plakled et Plakled RGBW : plan

Module LED Plakled : mise en œuvre

Manipulation

Les modules LED Plakled sont constitués de composants électroniques, il est important de les manipuler avec précaution. Les Plakled ne doivent subir aucun choc ni contrainte. Non étanche s’assurer qu’aucun écoulement d’eau ne ruisselle sur la Plakled (utiliser un spray étanchéifiant).
Précautions d’utilisation des modules LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Comment utiliser la Plakled

Mesures réalisées avec un caisson (chants intérieurs et fond blanc) équipé d’un PMMA 3 mm blanc diffusant.
Mesure de l’éclairement à la surface du PMMA.

Relief / mmNombre de pcs / mlEclairement surface / lux
403.37000
503.36800
703.36300
1503.34600
2003.34100

Installation

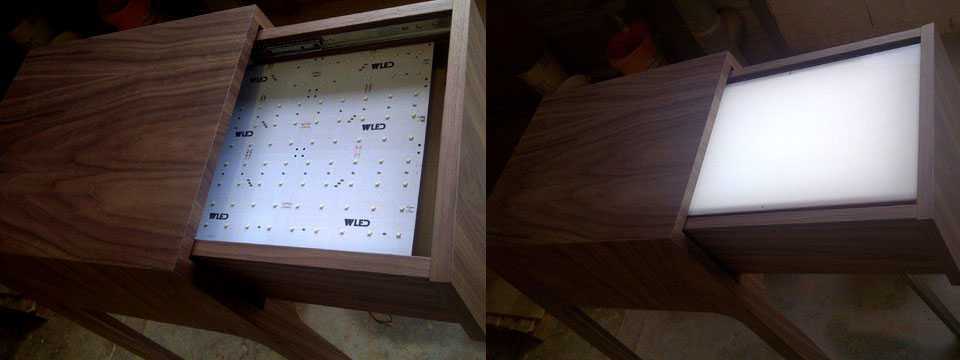

Les Plakled se fixent dans le fond des caissons.

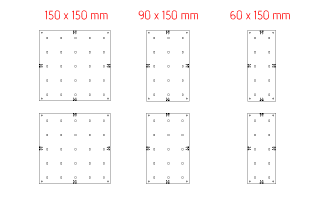

Elles sont conçues pour être séparées en 3 formats, afin de pouvoir s’adapter à vos projets.

module-led-plakled-secabilite

Module LED Plakled : câblage

Raccordement des modules LED Plakled

Les Plakled disposent de 2 câbles équipés de connecteurs, permettant de les relier entre elles.

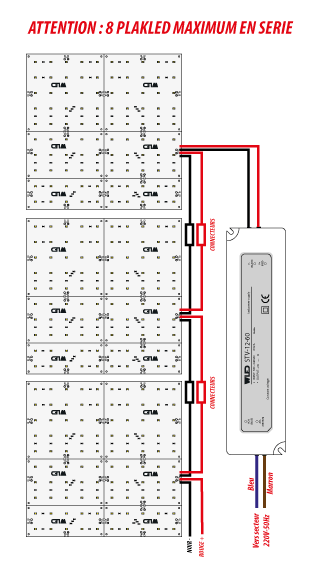

Version mono couleur :

module-led-plakled-cablage

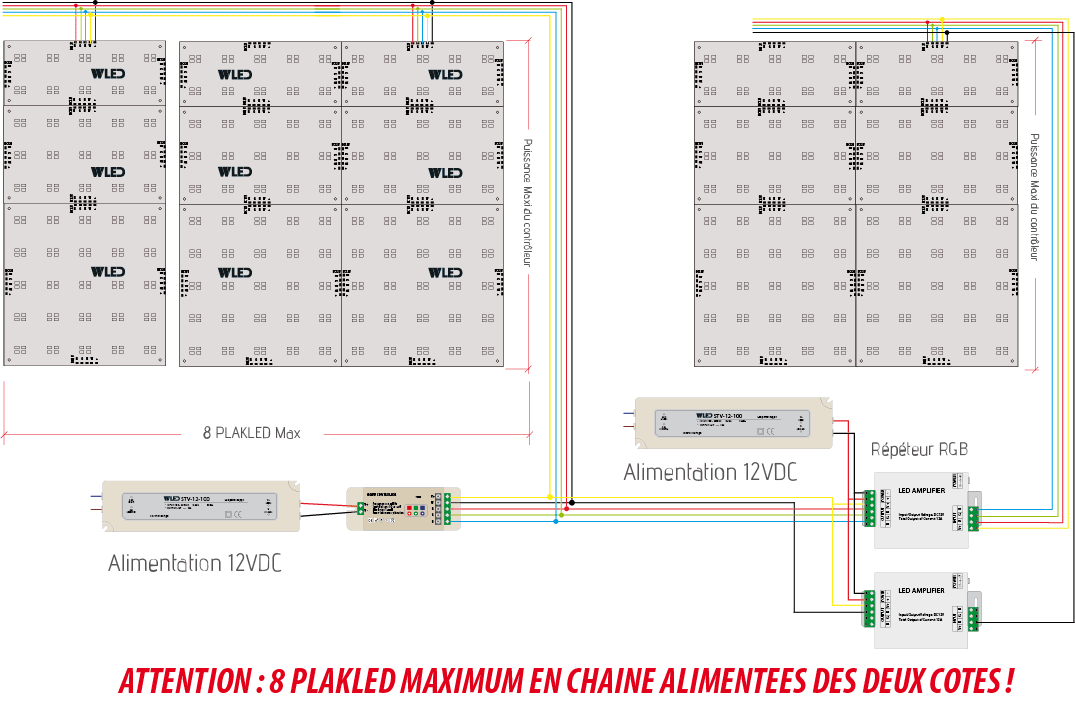

Version RGBW :

Section de câble minimale préconisée

Puissance (W)Intensité (A)Section câble (mm2)
3630.50
6050.75
120101
192161.5
300252.5
360304



Module LED Plakled : contrôle

La Plakled est compatible avec nos gradateurs, animateurs et contrôleurs.

Caractéristiques mécaniques

DésignationUnité de ventePlage de fonctionnementGarantiePoidsLongueurLargeurÉpaisseurIndice de protectionFixationCouleur
Plakled1 pc-20 / +40°2 ans – 8hrs / jrs100 g300 mm300 mm3 mmIP 20VisBlanc
Plakled RGBW1 pc-20 / +40°2 ans – 8hrs / jrs130 g300 mm300 mm3 mmIP 20VisBlanc

Caractéristiques électriques

EntréePuissance maxi (Par plaque)Nombre de voiesConnexionChaînage maxiSécable tous les
12 VDC11 W1Connecteurs81/5 – 3/10 – 1/2
12 VDC50 W1Connecteurs81/5 – 3/10 – 1/2

Caractéristiques lumineuses

Type de LEDCouleurAngleLongueur d’ondeFlux lumineux(par plaque)LED par pièceLED au ml
SMD 3528Blanc froid (5000-6500K)140°700 lm1003
SMD 3528RGBW140°R:580 – G:250 – B :40 – W:700lm4003
