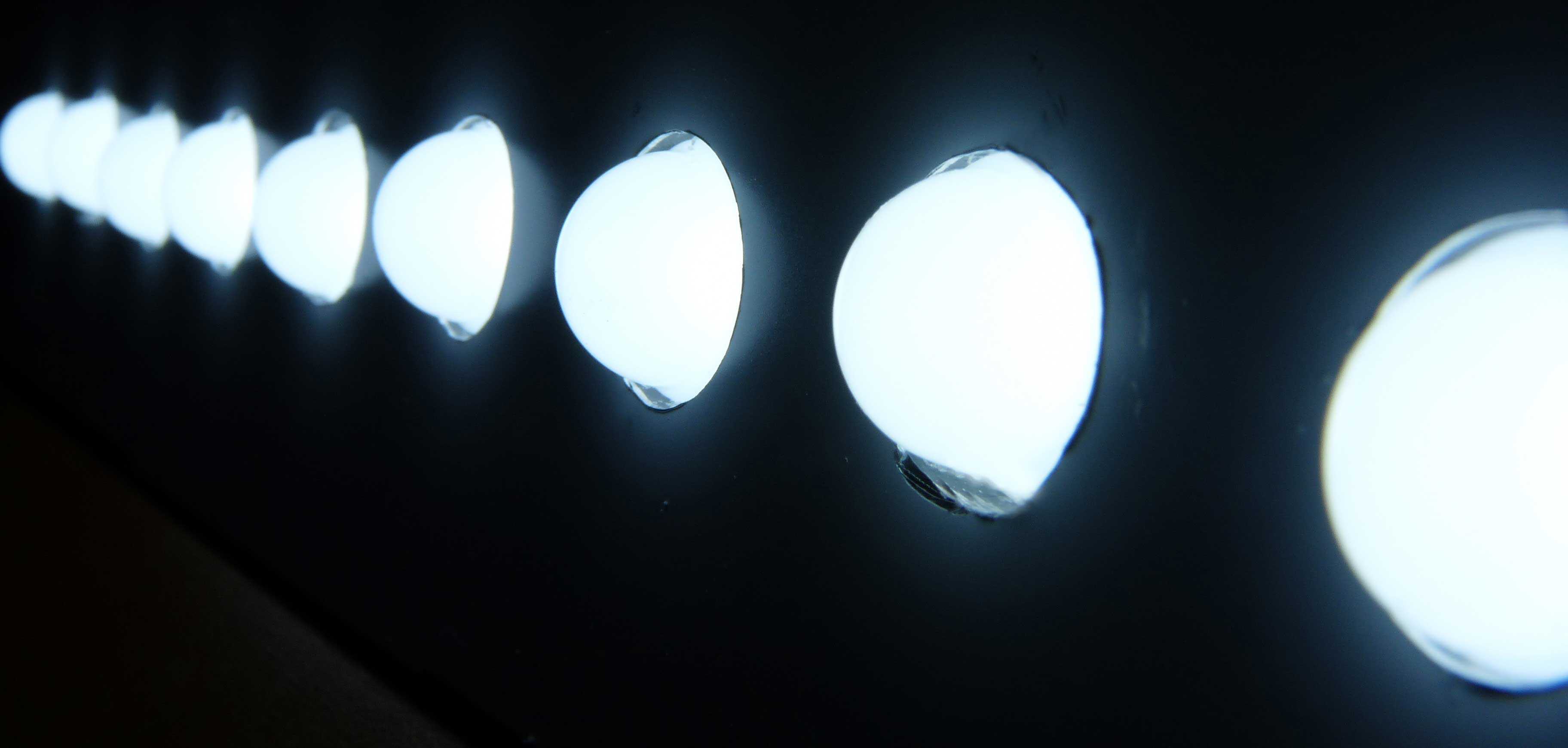

onepix-l sur dibondRéalisation ARTCONSEILS (La Réunion)Réalisation ENSEIGNE DIFFUSION (59)Module LED Onepix

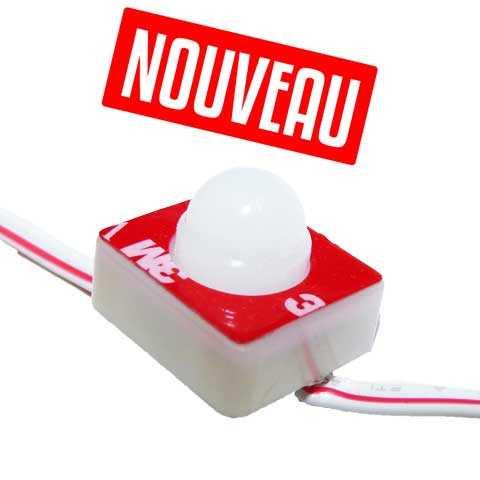

Module LED Onepix-L

Module LED pour enseigne lumineuse à LED apparente type SMD

Module LED étanche disposant d’une LED 2835 qui emmet à 160°, le Onepix-L garantit à vos enseignes une excellente visibilité, même en plein jour !

Préconisé pour la réalisation de textes lumineux et de logo, il est disponible en 5 couleurs (rouge, verte, bleu, ambre et blanc), muni d’un revers adhésif 3M pour faciliter sa mise en place.

Il est livré en chaîne de 50 pièces sécable tous les modules.

Le module LED Onepix-L est compatible avec toutes les alimentations 12V et les contrôleurs 12V WLED.

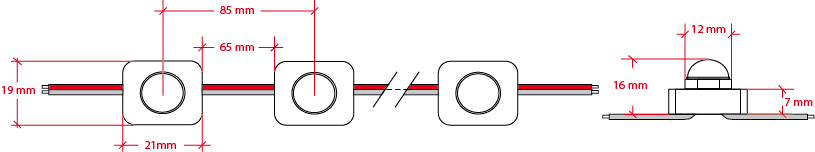

Module LED Onepix-L : plan

Module LED Onepix-L : mise en œuvre

Manipulation.

Les modules LED Onepix-L sont constitués de composants électroniques. Il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte. Précautions d’utilisation des modules LED.

Toute réalisation utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Préparation du support

Le support doit être percé à 12.3 (+- 0.1 mm) afin de ne pas exercer de contrainte sur le module au moment de la mise en place du module.



Chaque module LED dispose d’un revers adhésif «3M» afin de faciliter son positionnement.
Nous préconisons toutefois d’ajouter un filet de mastic colle afin de garantir une tenue optimale dans le temps.

Module LED Onepix-L : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

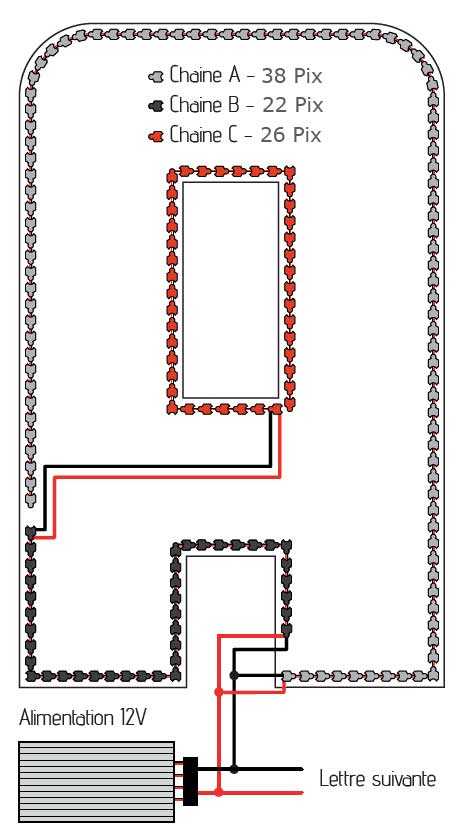

Raccordement des chaînes

Pour la gamme d’éclairage direct à technologie SMD, les chaînes sont constituées de 50 modules LED. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules.

Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules LED. Ex: Les chaînes B et C peuvent être aboutées, car la somme est inférieure aux 50 modules maximum autorisés.

Les chaînes A et B ne peuvent pas être aboutées, car la somme est supérieure au 50 modules LED maximum autorisés.

Module LED Onepix-L : contrôle

Le module LED Onepix-L est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Onepix-L 100 pcs -20 / +40° 2 ans – 8hrs / jrs 6 g 21 mm 19 mm 16 mm IP 65 Adhésif / Colle Blanc

Caractéristiques électriques

Entrée Puissance maxi (par module) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 0,25 W 1 Fils 50 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (par LED) Puissance lumineuse (par LED) LED par pièce LED au ml
SMD 2835 Bleu 160° 470 nm 4 lm 1000 mcd 1 40
SMD 2835 Vert 160° 525 nm 13 lm 3000 mcd 1 40
SMD 2835 Rouge 160° 625 nm 6 lm 1400 mcd 1 40
SMD 2835 Blanc froid 160° 20 lm 4600 mcd 1 40
SMD 2835 Ambre 160° 590 nm 4.5 lm 1100 mcd 1 40
