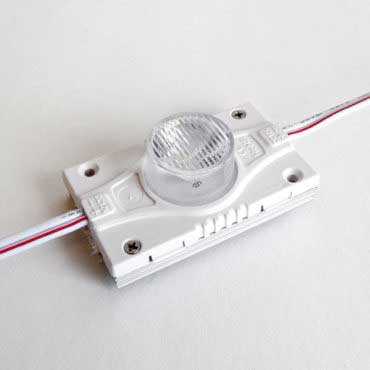

Module LED Monoboxbar

Module LED Monoboxbar pour éclairage LED d’enseigne caisson lumineux

La module LED Monoboxbar est une barre étanche équipée de LED haute puissance et d’optiques lui permettant d’émettre un flux lumineux très puissant sur des angles de 10/40°.

Ces modules sont conseillés pour la mise en lumière de caisson lumineux simple et double face, d’enseigne lumineuse toile tendue (ou toile backlight). Elles se fixent sur le chant intérieur du caisson.

Ils fonctionnent en 12VDC et sont compatibles avec les contrôleurs 12 VDC de la gamme WLED (sauf gradateur).

Voir tableau ci-dessous pour les préconisations.

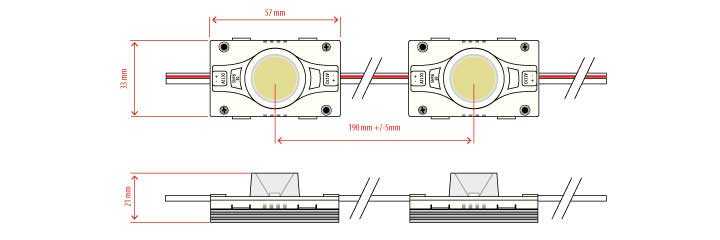

Module LED Monoboxbar : plan

module-led-monoboxbar-plan

Module LED Monoboxbar : mise en œuvre

Manipulation

Les modules LED Monoboxbar sont constituées de composants électroniques, il est important de les manipuler avec précaution, elles ne doivent subir aucun choc ni contrainte. Précautions d’utilisation de la LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Installation

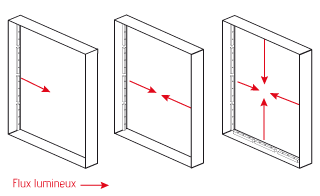

Les modules LED Monoboxbar se fixent sur le chant intérieur des caissons lumineux.
Barrette LED Boxbar - mise ne place dans les caisson lumineux LED











La lumière émise va se refléter contre le chant opposé et se diffuser de manière uniforme sur les faces du caisson.

En fonction des dimensions et du relief des caissons, il conviendra d’équiper 1 à 4 côtés.

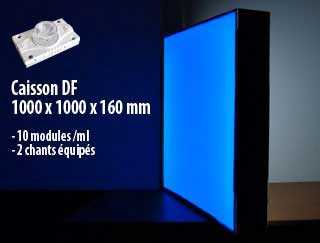

Caisson lumineux double face

caisson-double-face-led

Pour obtenir un éclairage homogène de vos caissons double face, il faut placer la Monoboxbar à égale distance des 2 faces diffusantes.

Il est important de fixer les Monoboxbar à plat sur le chant, de manière à ce que le flux lumineux soit parfaitement parallèle aux faces diffusantes.

Caisson lumineux simple face

Dans le cas d’un caisson simple face il faut placer la Monoboxbar contre le fond du caisson.

Barrette LED Boxbar - Installation-caisson-simple-face

Module LED Monoboxbar: câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

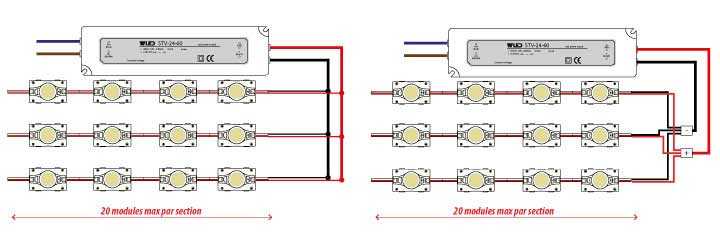

Raccordement des Modules LED monoboxbar

module-led-monoboxbar-cablage

Comment utiliser la barrette LED Boxbar

Mesures réalisées avec un caisson (chants intérieurs et fond blanc) équipé d’un PMMA 3 mm blanc diffusant – Mesure de l’éclairement à la surface du PMMA

Relief / mm Largeur faisceau / mm Nombre de pcs / ml Éclairement surface / lux
60 1 Trait sur chant 10 1200
60 2 Traits sur chant 10 2100
80 1 Trait sur chant 10 1400
80 2 Traits sur chant 10 2200
100 1 Trait sur chant 10 1100
100 2 Traits sur chant 10 2100
120 1 Trait sur chant 10 1000
120 2 Traits sur chant 10 1920
150 1 Trait sur chant 10 730
150 2 Traits sur chant 10 1500
180 1 Trait sur chant 10 700
180 2 Traits sur chant 10 1400
200 1 Trait sur chant 10 650
200 2 Traits sur chant 10 1150



Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Module LED Monoboxbar 1pc -20 / +45° 5 ans – 8hrs / jrs 32 g 57 mm 33 mm 21 mm IP 65 Vis 3 mm Blanc

Caractéristiques électriques

Entrée Puissance maxi (Par module) Nombre de voies Connexion Chaînage maxi
12 VDC 3 W 2 Fils 20

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (Par module) LED par pièce LED au ml
3W Blanc froid (5500-6500K) 15/60° 220 lm 1 1
