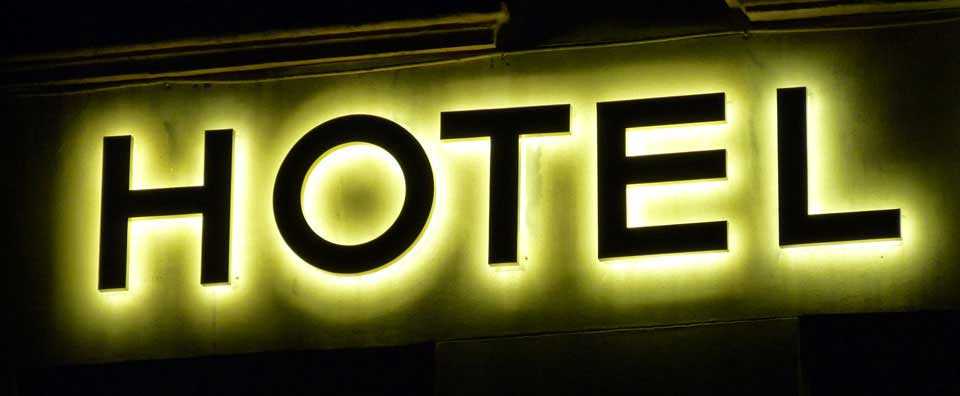

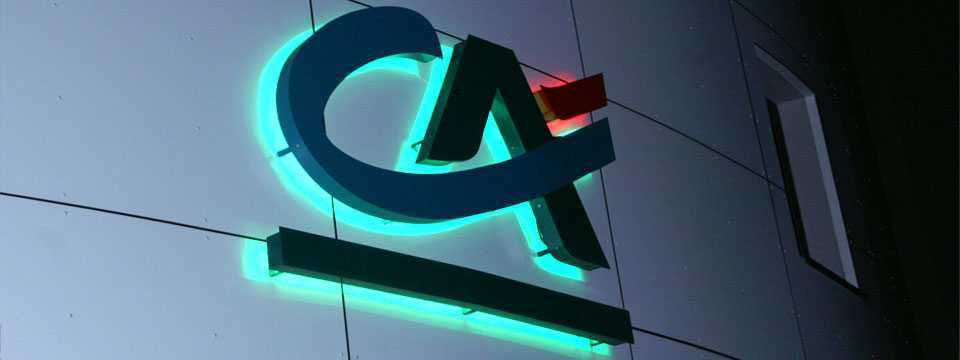

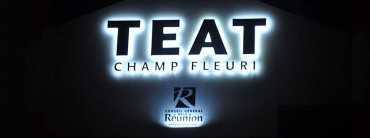

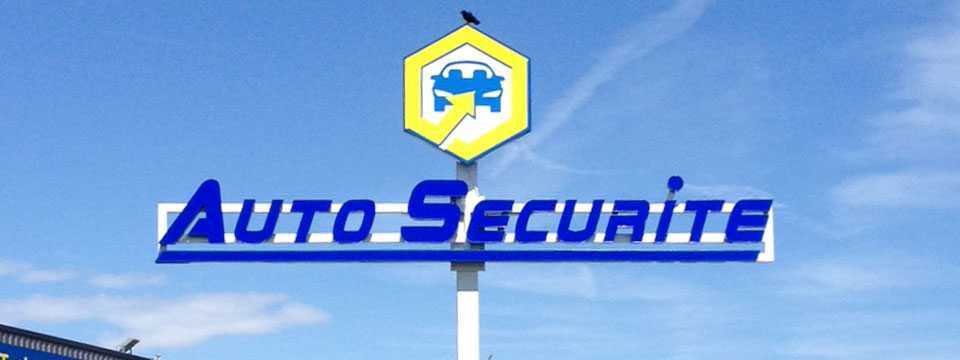

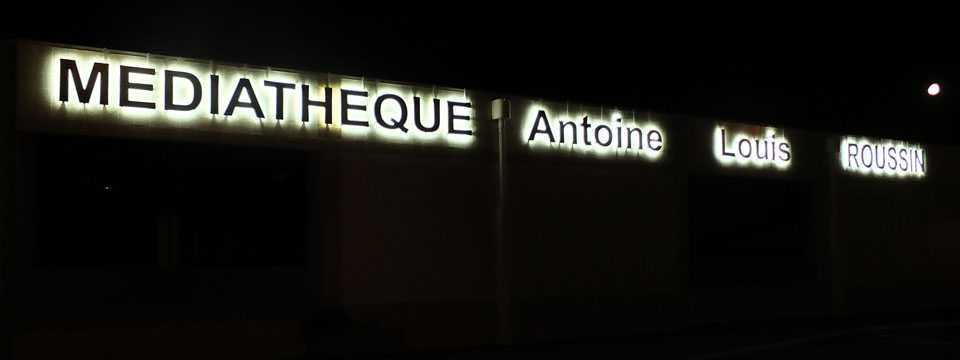

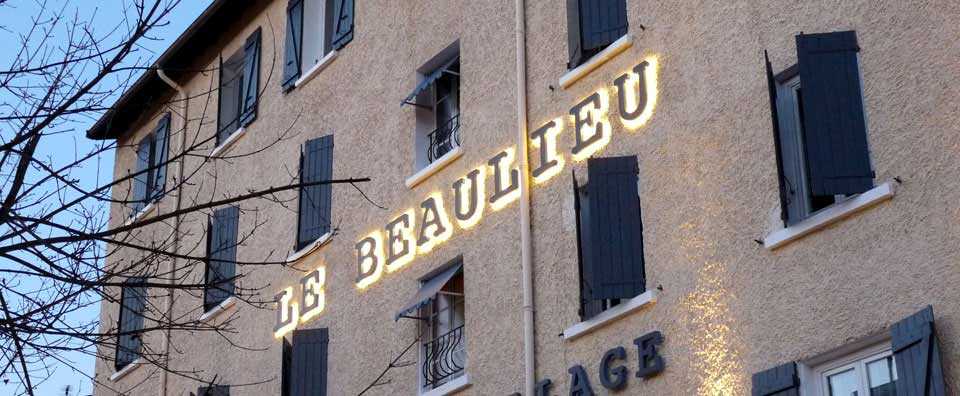

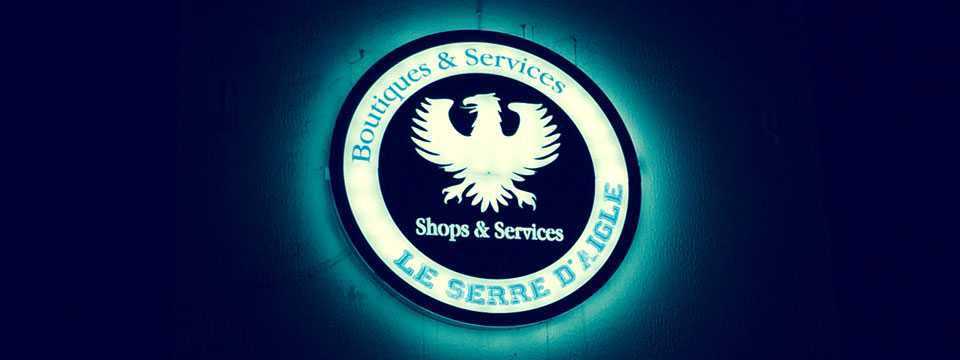

module led minichip power réalisation UNIVERS ENSEIGNE 26Module led minichip power réalisation REUNIPUB (La Réunion)module led minichip power réalisation REUNIPUB (La Réunion)module led minichip power réalisation REUNIPUB (La Réunion)module led minichip power réalisation DOC-INNOV-05module led minichip power réalisation DKALKOMANY 69Module led minichip power réalisation DKALKOMANY 69

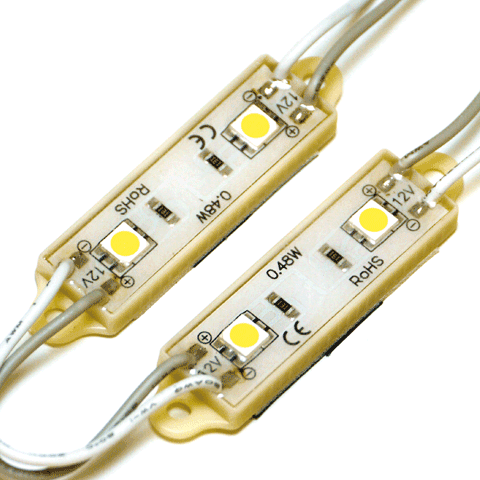

Module LED Minichip power

Module led Minichip power pour petites lettres à lettres moyennes.

Version optimisée du Minichip standard, le Minichip power est un module LED équipé de 2 LED de puissance, SMD5050, en 140 ° disponible en 7 couleurs.

Il est conseillé pour les lettres rétroéclairées , lettres boîtiers de petites tailles à tailles moyennes, et caissons lumineux simple face.

Le module LED Minichip power est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

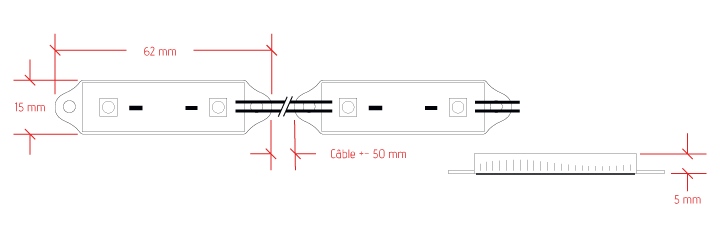

Module LED Minichip power : plan

Led pour enseigne Minichip power

Module LED Minichip power : mise en œuvre

Manipulation

Les modules LED Minichip power sont constitués de composants électroniques, il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte.
Les modules LED Minichip power disposent d’un revers adhésif facilitant leur positionnement, ils doivent être collés (colle MS polymère) pour une tenue optimale dans le temps. Précautions d’utilisation des modules LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).



Rétro éclairage

La qualité du rétro éclairage dépend de la nature du support à éclairer, il est préférable d’utiliser des matériaux mats ou satinés afin d’éviter le phénomène de reflet.

Dans le cas de fonds de couleur foncée la lumière sera absorbée, il est donc conseillé d’ajouter des contre-lettres de couleur claire.

Il est également important de prendre en compte la hauteur des chants. Si la hauteur dépasse les 20 mm, il convient d’ajouter un fond à la lettre (Fig. B) afin de bénéficier des 140° efficaces de la LED.

Module LED : éclairage indirect

Éclairage face polycarbonate

Pour obtenir un éclairage constant sur des faces en polycarbonate, les modules doivent être placés de manière à ce que les faisceaux se rejoignent, ce qui évite de créer des zones d’ombre.

Eclairage de plexi avec LED

L’écart entre les chaînes A est défini en fonction de la dimension B.

Module LED Minichip power : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Raccordement des chaînes

Les chaînes de modules LED Minichip power blanc sont constituées de 100 modules. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules. Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules.

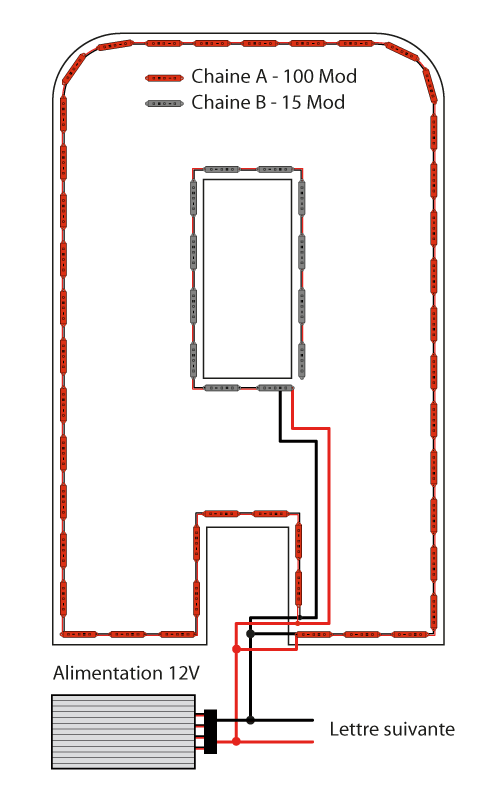

module-led-cablage-chaine-100-pieces

Dans cet exemple, pour simplifier le câblage, nous alimentons les chaînes A et B avec une seule arrivée d’alimentation. En procédant ainsi nous ne créons pas une chaîne de plus de 100 modules.  A noter que les chaînes de 100 pièces doivent être alimentées aux 2 extrémités (1 point d’alimentation pour 50 modules max).

A noter !
Les modules LED Minichip Power de couleur sont en chaîne de 20 pièces.

Module LED Minichip power : contrôle

Toute la gamme de modules est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Minichip power 100 pcs -20 / +45 2 ans – 8hrs / jrs 10 g 62 mm 15 mm 5 mm IP 65 Adhésif / Vis Blanc

Caractéristiques électriques

Entrée Puissance maxi (par module) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 0,55 W 2 Fils Blanc 100 / Couleur 20 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (par module) LED par pièce LED au ml
SMD 5050 Bleu 140° 463-475 nm 5.6 lm 2 15
SMD 5050 Vert 140° 512-528 nm 15.9 lm 2 15
SMD 5050 Rouge 140° 619-635 nm 9.2 lm 2 15
SMD 5050 Ambre 140° 584-595 nm 8 lm 2 15
SMD 5050 Bland chaud (3000-3500K) 140° 36 lm 2 15
SMD 5050 Blanc froid (6000-6500K) 140° 36 lm 2 15
SMD 5050 Blanc extra (8000-10000K) 140° 36 lm 2 15
