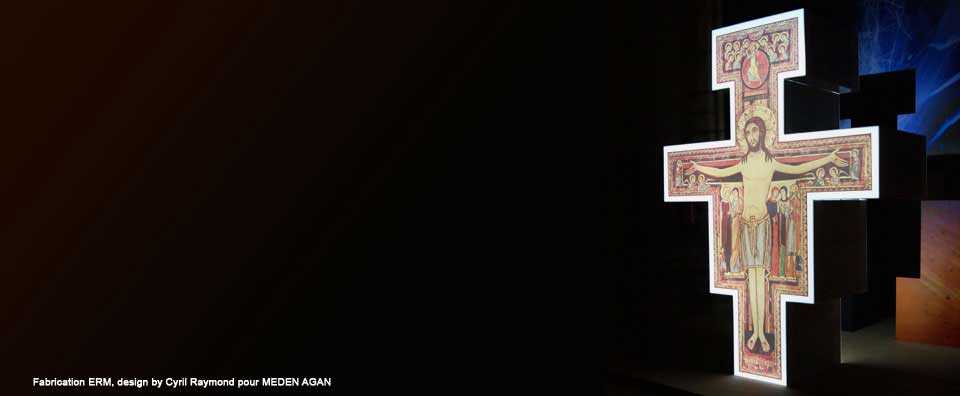

Réalisation ERM (69)

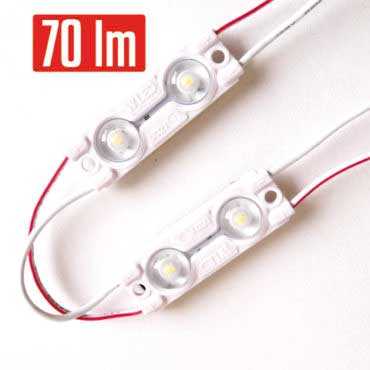

Module LED Minichip power Ultra

Module LED Minichip power Ultra

Évolution du Minichip power grand angle, le Minichip power Ultra, est un module LED étanche équipé de 2 LED de dernière génération, SMD2835, ainsi que d´une optique lenticulaire, à l’angle de diffusion porté à 160°.

Ce module LED grand angle, vendu en chaînes de 100 pièces, est parfait pour traiter les lettres boîtiers et caissons lumineux.

Voici le module idéal pour vos réalisations !

Possibilité d’extension de garantie 5 ans.

Le module LED Minichip power Ultra est compatible avec toutes les alimentations 12 V et contrôleurs 12V WLED.

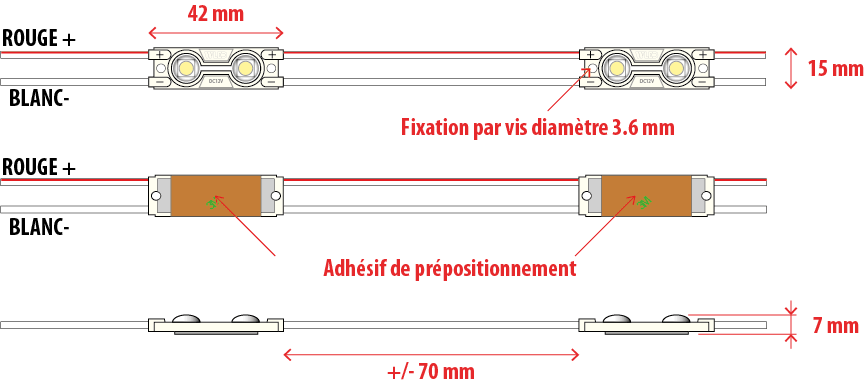

Module LED Minichip power Ultra : plan

module-led-minichip-power-ultra-plan

Module LED Minichip Ultra : mise en œuvre

Manipulation

Les modules LED Minichip power Ultra sont constitués de composants électroniques, il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte.
Les modules LED Minichip power Ultra disposent d’un revers adhésif facilitant leur positionnement, ils doivent être collés (colle MS polymère) pour une tenue optimale dans le temps. Précautions d’utilisation des modules LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Éclairage face polycarbonate

Pour obtenir un éclairage constant sur des faces en polycarbonate, les modules doivent être placés de manière à ce que les faisceaux se rejoignent, ce qui évite de créer des zones d’ombre.

Eclairage de plexi avec LED

L’écart entre les chaînes A est défini en fonction de la dimension B.

Module LED Minichip power Ultra : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Raccordement des chaînes

Les chaînes de modules LED Minichip power Ultra sont constituées de 100 modules. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules. Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules.

module-led-cablage-chaine-100-pieces

Dans cet exemple, pour simplifier le câblage, nous alimentons les chaînes B et C avec une seule arrivée d’alimentation. En procédant ainsi nous ne créons pas une chaîne de plus de 100 modules. Avec cette méthode nous pourrions également alimenter 2 chaînes de 100 modules.

Module LED Minichip power Ultra : contrôle

Toute la gamme de modules est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Minichip power grand angle 100 pcs – 20 / +45° 5 ans – 8hrs / jrs 10 g 42 mm 15 mm 7 mm IP 65 Adhésif / Vis Blanc

Caractéristiques électriques

Entrée Puissance maxi (Par module) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 0,72 W 2 Fils 100 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (Par module) LED par pièce LED au ml
SMD 2835 Blanc froid (5500-6500K) 160° 70 lm 2 20
SMD 2835 Blanc extra (8000-10000K) 160° 70 lm 2 20
