Module led microchip

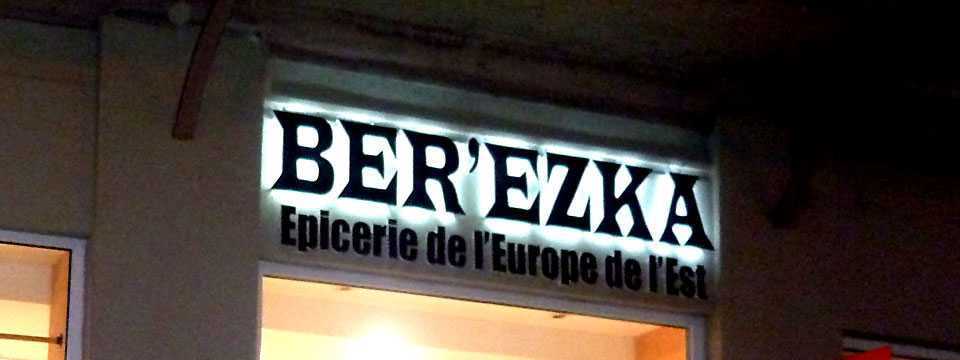

Réalisation ESSOR ENSEIGNE (69)

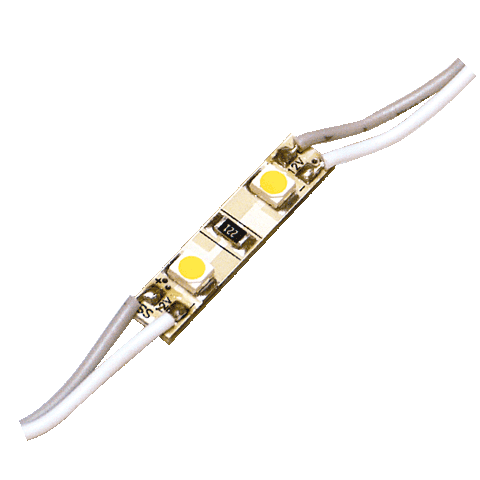

Module LED Microchip

Module LED pour très petites à petites lettres intérieures.

Le Microchip standard est un module LED non étanche, équipé de LED SMD3528. Disponible en 7 couleurs.

Il est conseillé pour les lettres rétroéclairées, lettres boîtiers de très petites tailles, et caissons lumineux LED de faible épaisseur.

Le module LED Microchip standard est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

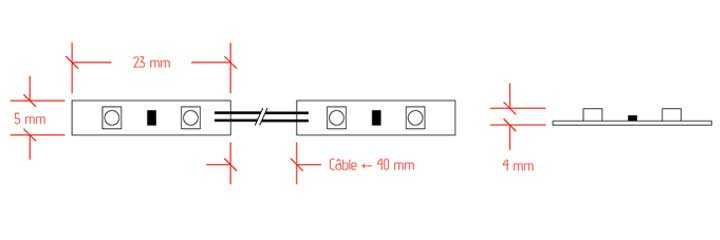

Module LED Microchip : plan

module-led-microchip-plan

Module LED Microchip : mise en œuvre

Manipulation

Les modules LED Microchip sont constitués de composants électroniques, il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte.
Les modules LED Microchip disposent d’un revers adhésif facilitant leur positionnement, ils doivent être collés (colle MS polymère) pour une tenue optimale dans le temps . Précautions d’utilisation des modules LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Rétro éclairage

La qualité du rétro éclairage dépend de la nature du support à éclairer. Il est préférable d’utiliser des matériaux mats ou satinés afin d’éviter le phénomène de reflet.

Dans le cas de fonds de couleur foncée la lumière sera absorbée, il est donc conseillé d’ajouter des contre-lettres de couleur claire.

Il est également important de prendre en compte la hauteur des chants. Si la hauteur dépasse les 20 mm, il convient d’ajouter un fond à la lettre (Fig. B) afin de bénéficier des 140° efficaces de la LED.

Module LED : éclairage indirect

Eclairage face polycarbonate

Pour obtenir un éclairage constant sur des faces en polycarbonate, les modules doivent être placés de manière à ce que les faisceaux se rejoignent, ce qui évite de créer des zones d’ombre.

Eclairage de plexi avec LED

L’écart entre les chaînes A est défini en fonction de la dimension B.

Module LED Microchip : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Raccordement des chaînes

Les chaînes de modules LED Microchip sont constituées de 20 modules. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules. Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules.

module-led-microchip-cablage
Dans cet exemple, pour simplifier le câblage, nous alimentons les chaînes B et C avec une seule arrivée d’alimentation. En procédant ainsi nous ne créons pas une chaîne de plus de 20 modules. Avec cette méthode nous pourrions également alimenter 2 chaînes de 20 modules.

Module LED Microchip : contrôle

Toute la gamme de modules est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Microchip 100 pcs – 20 / +45° 2 ans – 8hrs / jrs 3 g 23 mm 5 mm 4 mm IP 20 Adhésif / Colle Blanc

Caractéristiques électriques

Entrée Puissance maxi (par module) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 0,36 W 2 Fils 20 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (par module) LED par pièce LED au ml
SMD 3528 Bleu 140° 463-475 nm 2.5 lm 2 38
SMD 3528 Vert 140° 512-528 nm 7.4 lm 2 38
SMD 3528 Rouge 140° 619-635 nm 4.1 lm 2 38
SMD 3528 Ambre 140° 584-595 nm 3 lm 2 38
SMD 3528 Blanc chaud (3000-3500K) 140° 14 lm 2 38
SMD 3528 Blanc froid (6000-6500K) 140° 14 lm 2 38
SMD 3528 Blanc extra (8000-10000K) 140° 14 lm 2 38
