Module LED haute puissance Mono power grand angle

Module LED haute puissance pour grandes lettres & grands caissons diffusants

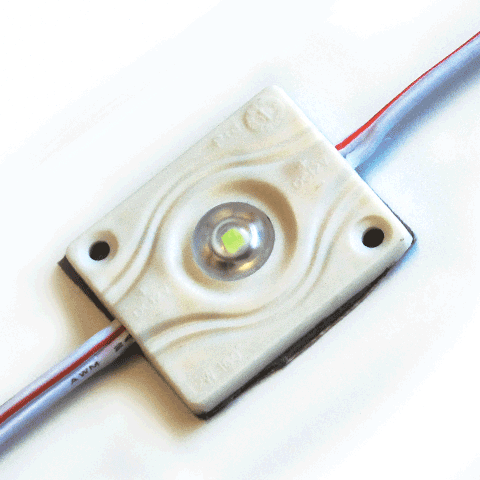

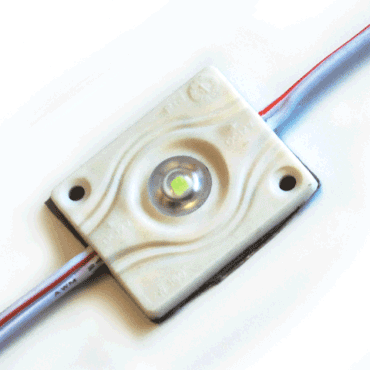

Le Mono power grand angle est un module LED haute puissance équipé d’ 1 LED , SMD5050, ainsi que d’une optique lenticulaire, à l’angle de diffusion porté à 160°.

Ce grand angle offre une diffusion optimisée, idéale pour traiter les très grandes lettres & grands caissons diffusants.

Le module LED haute puissance mono power grand angle est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

Possibilité d’extension de garantie 5 ans.

Module LED haute puissance Mono power grand angle : plan

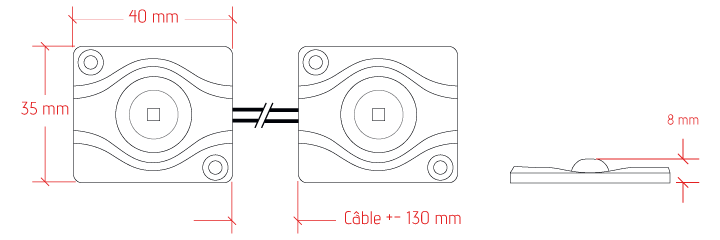

Plan module led pour enseigne

Module LED Mono power grand angle : mise en œuvre

Manipulation

Les modules LED haute puissance Mono power grand angle sont constitués de composants électroniques, il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte.
Les modules LED haute puissance Mono power grand angle disposent d’un revers adhésif facilitant leur positionnement, ils doivent être collés (colle MS polymère) pour une tenue optimale dans le temps. Précautions d’utilisation des modules LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Éclairage face polycarbonate

Pour obtenir un éclairage constant sur des faces en polycarbonate, les modules haute puissance doivent être placés de manière à ce que les faisceaux se rejoignent, ce qui évite de créer des zones d’ombre.

Eclairage de plexi avec LED

L’écart entre les chaînes A est défini en fonction de la dimension B.

Module LED haute puissance Mono power grand angle : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les connections peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Raccordement des chaînes

Les chaînes de modules LED haute puissance Mono power grand angle sont constituées de 60 modules. La section de câble et les pistes des circuits imprimés sont dimensionnées pour ce nombre maximum de modules. Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules.

module-led-cablage-chaine-60-pieces

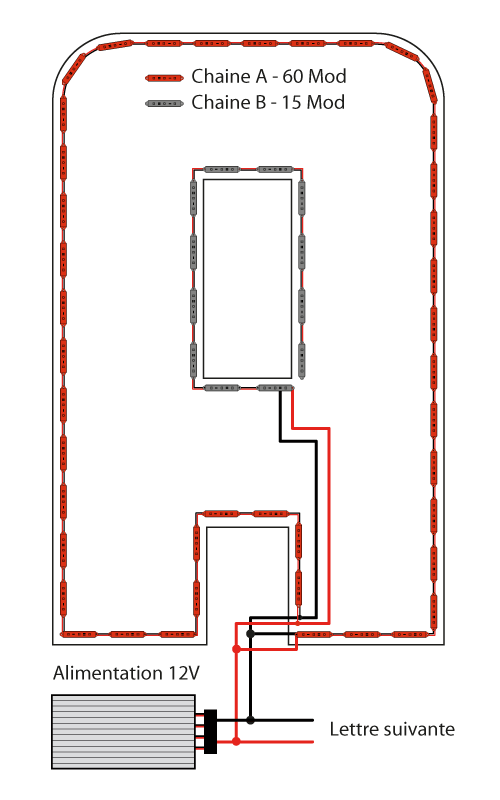

Dans cet exemple, pour simplifier le câblage, nous alimentons les chaînes B et C avec une seule arrivée d’alimentation. En procédant ainsi nous ne créons pas une chaîne de plus de 60 modules. Avec cette méthode nous pourrions également alimenter 2 chaînes de 60 modules.

Module LED Mono power grand angle : contrôle

Toute la gamme de modules est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la chaîne, on ne peut agir indépendamment sur les modules

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Mono power grand angle 60 pcs -20 / +45° 5 ans – 8hrs / jrs 10 g 40 mm 35 mm 8 mm IP 65 Adhésif / Vis Blanc

Caractéristiques électriques

Entrée Puissance maxi (par module) Nombre de voies Connexion Chaînage maxi Sécable tous les
12 VDC 1.3 W 1 Fils 80 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Flux lumineux (par module) LED par pièce
SMD 5050 Blanc froid (5500-6500K) 160° 100 lm 1
