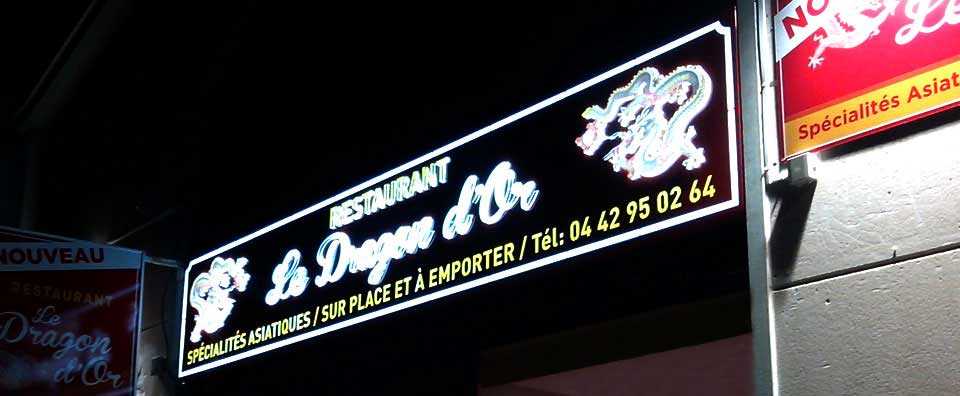

Module LED Ultrabox 3 – LETTRES ET DECORS (13)

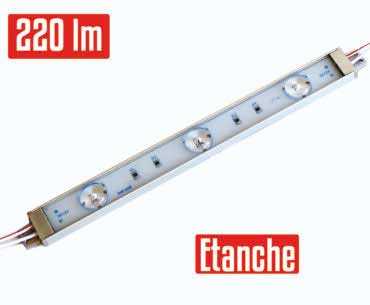

Module LED étanche Ultrabox

Module LED Ultrabox grandes lettres rétroéclairées & caissons lumineux

Le module LED Ultrabox est étanche, équipé de LED  SMD2835 en 170 °. Il est disponible en blanc (5500°-6500°K).

Il est conseillé pour les caissons lumineux équipés de faces diffusantes ou de toiles tendues. Il peut également être utilisé pour les lettres rétroéclairées grand format.

Disposant d’un angle de 170° et d’une LED SMD 2835 équipée d’une lentille, il permet d’éclairer de grandes zones avec peu de modules ( à partir de 6 modules par m2 pour un relief de 120 mm).

Le module LED Ultrabox-3 est compatible avec toutes les alimentations 12V et contrôleurs 12V WLED.

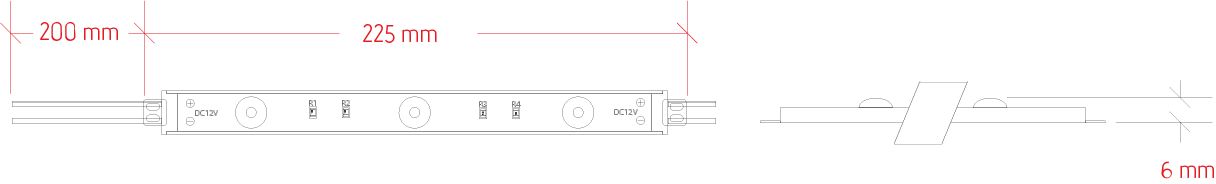

Module LED étanche Ultrabox : plan

module-led-ultrabox-plan

Module LED étanche Ultrabox : mise en œuvre

Manipulation

Les modules LED étanche Ultrabox sont constitués de composants électroniques, il est important de les manipuler avec précaution, ils ne doivent subir aucun choc ni contrainte. Les modules LED Ultrabox se fixent au moyen de vis. Précautions d’utilisation des modules LED

Toutes réalisations utilisant les produits WLED devra respecter la norme XP C 61-551 issue des règles de l’art de la profession et traitant de la fabrication des enseignes et de la signalétique lumineuse et non lumineuse (norme disponible auprès du SYNAFEL ou de l’AFNOR).

Rétro éclairage

La qualité du rétro éclairage dépend de la nature du support à éclairer, il est préférable d’utiliser des matériaux mats ou satinés afin d’éviter le phénomène de reflet.

Dans le cas de fonds de couleur foncée la lumière sera absorbée, il est donc conseillé d’ajouter des contre-lettres de couleur claire.

Il est également important de prendre en compte la hauteur des chants. Si la hauteur dépasse les 20 mm, il convient d’ajouter un fond à la lettre (Fig. B) afin de bénéficier des 170° efficaces de la LED.

Module LED : éclairage indirect

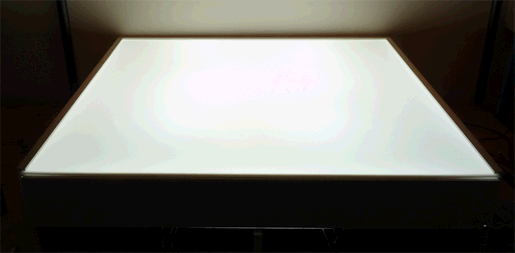

Éclairage face polycarbonate et toile tendue

20151013-caisson

Pour obtenir un éclairage constant sur des faces en polycarbonate, les modules led doivent être placés de manière à ce que les faisceaux se rejoignent, ce qui évite de créer des zones d’ombre.

Eclairage de plexi avec LED

L’écart entre les chaînes A est défini en fonction de la dimension B.

Le laquage intérieur (chant & fond) du caisson en blanc mat améliore grandement la diffusion de la lumière.

Module LED étanche Ultrabox : câblage

Section de câble minimale préconisée:

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Connecteurs rapides

Les modules LED Ultrabox sont livrés avec des connecteurs à visser, prévus pour une utilisation intérieure uniquement. Pour une utilisation extérieure les connexions peuvent s’effectuer par soudures isolées en gaine thermo-rétractable, ou grâce à des connecteurs rapides étanches.

Raccordement des modules Ultrabox

Les modules LED Ultrabox-3 sont livrés en boîte de 5 pcs (non chainés). La section de câble et les pistes des circuits imprimés sont dimensionnées pour un nombre maximum de 15 modules par section.

Les modules LED Ultrabox-15 sont livrés à l’unité (non chainés). La section de câble et les pistes des circuits imprimés sont dimensionnées pour un nombre maximum de 3 modules par section.

Il est important de ne pas dépasser cette valeur sous peine de détériorer les modules.

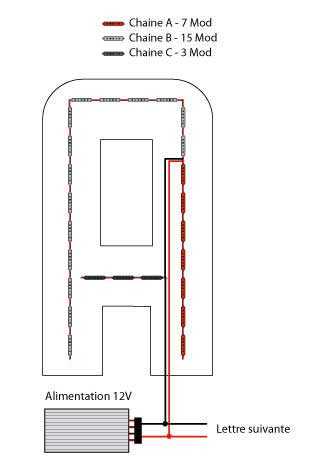

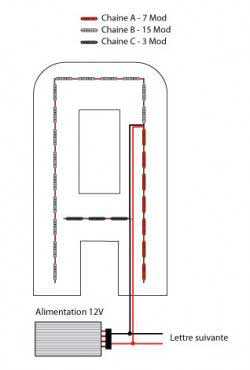

Module led ultrabox-3 - cablage

Module LED étanche Ultrabox : contrôle

Toute la gamme de modules est compatible avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section (15 modules Ultrabox-3 max || 3 modules  Ultrabox-15 max), on ne peut agir indépendamment sur les modules.



Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Garantie Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Ultrabox-3 5 pcs -20 / +45 3 ans – 10hrs / jrs 55 g 225 mm 21.5 mm 10.5 mm IP 65 Vis (diam 3 mm) Aluminium
Ultrabox-15 1 pc -20 / +45 3 ans – 10hrs / jrs 234 g 1000 mm 21.5 mm 10.5 mm IP 65 Vis (diam 3 mm) Aluminium

Caractéristiques électriques

Désignation Entrée Puissance maxi (par module) Nombre de voies Connexion Chaînage maxi Sécable tous les
Ultrabox 3 12 VDC 3.6 W 2 Fils 15 pcs 1 module
Ultrabox 15 12 VDC 18 W 2 Fils 3 pcs 1 module

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Flux lumineux (par module) LED par pièce
SMD 2835 Blanc (5500-6500° K) 170° 220 lm – 1100 lm 3-15
