Kit de spots mixtes

Kit de spot mixte.

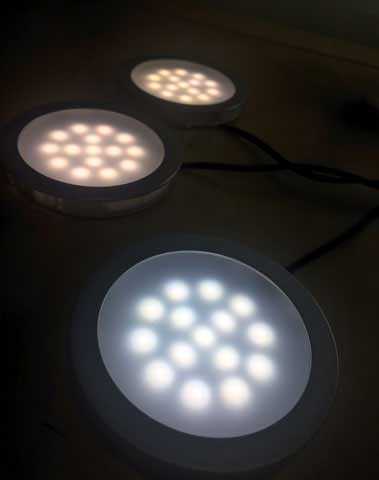

Le kit de spots mixtes offre une très bonne solution pour l’éclairage de mobilier. Il existe en blanc naturel et blanc froid.

Esthétiques et simples à mettre en œuvre, les spots se connectent à la boite de répartition, qui peut en en accueillir six,  en un clin d’œil.

Produit simple et efficace qui offre la possibilité de mixer spots tout en utilisant une seule boite de répartition.

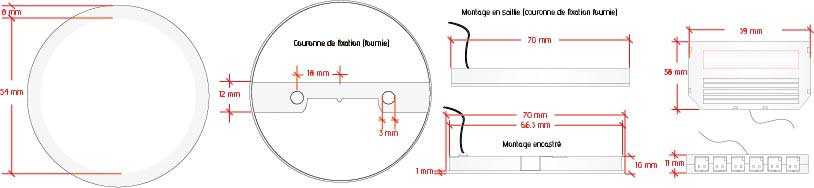

Kit de spots Mixtes : plan

Kit de spots Mixtes : mise en œuvre

Pose des spots

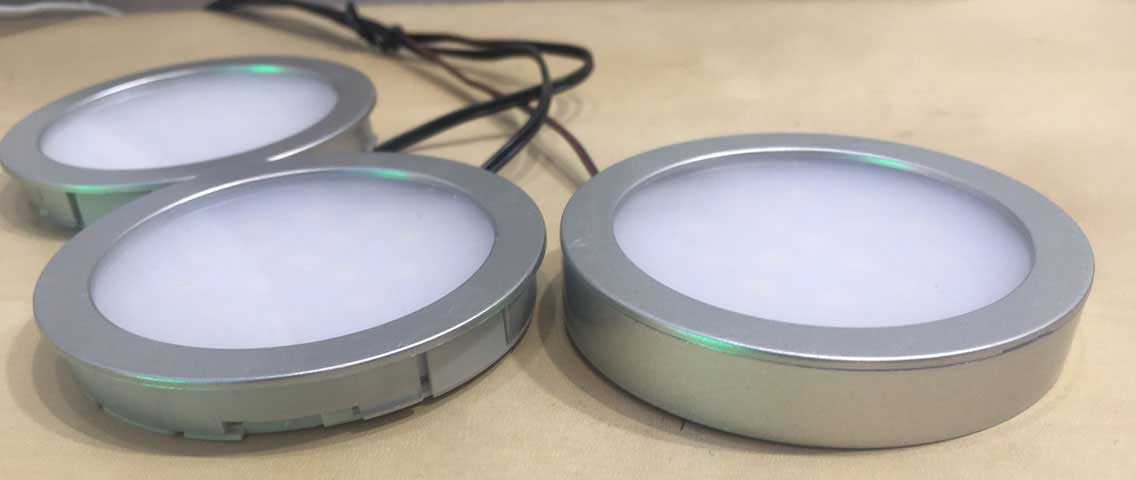

Les spots mixtes offrent 2 possibilités de pose : en saillie ou encastrés.

Pour la pose en saille, visser simplement la couronne de fixation sur le support.

Pour une pose encastrée, réaliser une réservation de 66.5mm de diamètre puis insérer les spots avec une faible pression.

Penser au passage de câble.

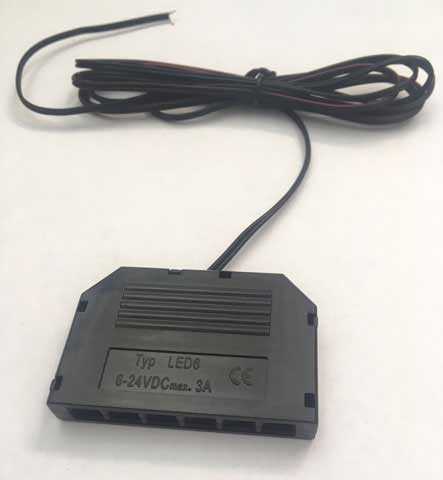

L’ensemble des spots se branchent à la boite de répartition électrique (maxi 6 spots / boite de répartition).

Kit de spots Mixtes : câblage

Les spots se connectent à la boite de répartition via leurs connecteurs intégrés. la boite de répartition se branche quant à elle à une alimentation 12Vdc choisi en fonction du nombre de spots branché (3W/ spot)

Kit de spots Mixtes: contrôle

Le kit de spots mixte est dimmable et compatibles avec nos gradateurs, animateurs et contrôleurs.

Caractéristiques mécaniques

Réference Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
SPOMIX030- (W4 – W6) Spot mixte extra plat 120° – blanc neutre ou blanc froid

1 pc -20 / +40° 80 gr 70 mm 70 mm 10 mm IP 20 vis Alu

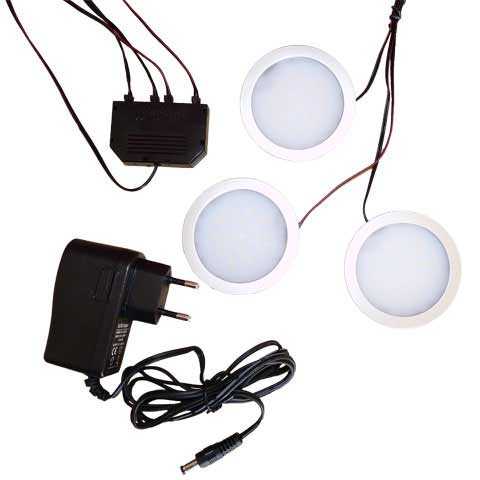

SPOMIXKIT-(W4 – W6) Kit de 3 spots mixtes extra-plats + boite de répartition + alimentation 1 pc -20 / +40° 450 gr IP 20
SPOMIXREP-6 Boite de répartition jusqu’à 6 spots mixtes extra-plats 1 pc -20 / +40° 80 gr 59 mm 38 mm 11 mm IP 20 adhésif Blanc

Caractéristiques électriques

Réference Puissance Tension / courant d’entrée Connexion Réglage
SPOMIX030- (W4 – W6) 3 12 Vdc Connecteurs Dimmable
SPOMIXKIT-(W4 – W6) 9 12 Vdc Connecteurs Dimmable
SPOMIXREP-6 12Vdc Connecteurs Dimmable

Caractéristiques lumineuses

Réference Type de LED Couleur Angle Flux lumineux (Par spot) IRC
SPOMIX030- (W4 – W6) SMD 2835 Blanc naturel ou froid 120° 85 lm >80
SPOMIXKIT-(W4 – W6) SMD 2835 Blanc naturel ou froid 120° 85lm >80
SPOMIXREP-6
