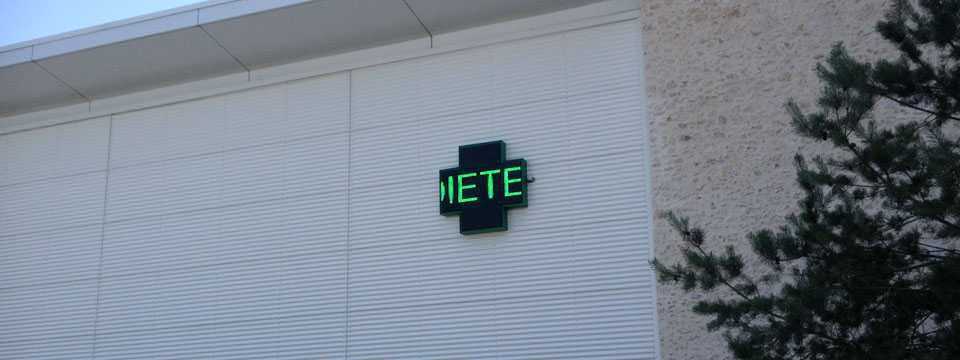

kit croix LED 1500 x 1500 – réalisation

Kit croix LED 1500×1500

Kit croix led pharmacie 1500×1500 mm

Kit électronique pour la réalisation de croix sur mesure, dimensions 1500 x 1500 mm simple face.

Ce kit pour croix de pharmacie permet l’affichage de l’heure, la date et la température. Il offre également un grand choix d’animations 3D, ainsi que de textes personnalisables. Il se pilote par logiciel PC (liaison WIFI).

Très simple à mettre en œuvre, il vous offre la possibilité de créer vos propres croix de différentes formes et de différentes tailles (autres tailles sur demande).

Vos créations seront alors dynamisées grâce à ce kit électronique, disponible en différentes tailles.

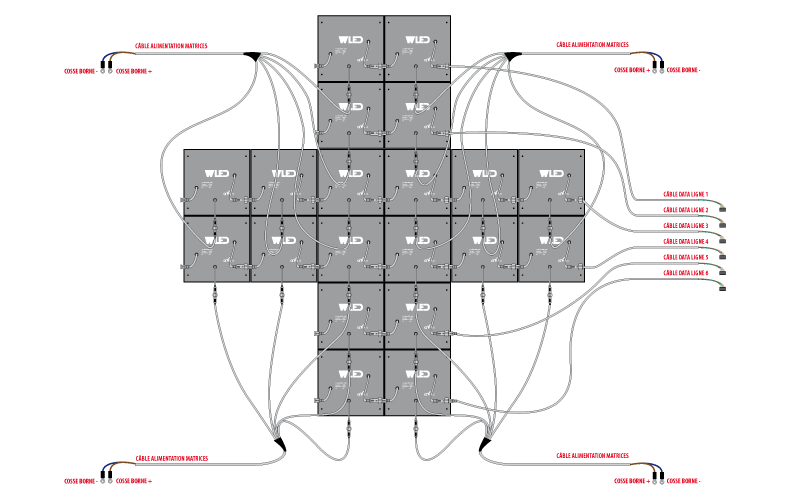

Kit Croix LED 1500×1500 : plan

Kit croix LED 1500x1500 - plan

Kit Croix LED 1500×1500 : présentation

Découvrez en vidéo les animations du kit croix LED 1500×1500 mm.

Kit Croix LED 1500×1500 : mise en œuvre

Montage de la partie affichage

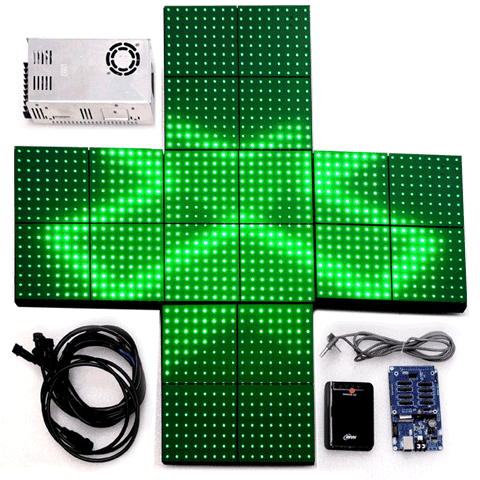

Le kit croix LED est composé de 20 matrices résinées 250x250mm équipées de 256 led vertes chacune, d’une carte électronique, d’un routeur wifi, de 2 alimentations et de tous les câbles nécessaires.

Kit croix LED 1500x1500 - cablage

Les matrices se fixent par la face avant sur le châssis que vous aurez préalablement réalisé.
Chaque matrice est reliée à l’alimentation au moyen d’un câble multiple équipé de connecteurs étanches à visser. Le signal data est envoyé sur chaque ligne grâce à 6 câbles reliés à la carte mère.

Montage de la partie commande

Le kit est fourni avec 2 alimentations pour l’ensemble, et une carte mère qu’il faudra relier au routeur WIFI.
croix-led-kit-montage-commande

Kit croix LED 1500×1500 : contrôle

Logiciel PC liaison WIFI

Le contrôle et la gestion de votre kit croix sont assurés par un logiciel PC (fourni).
La communication avec la croix de pharmacie est assurée via une liaison WIFI.

Croix LED PHARMACIE

Fonctionnalités

Grâce au logiciel vous pouvez:
– Sélectionner vos animations 3D
– Afficher vos textes personnalisés
– Afficher l’heure, la date, la température
Le kit croix LED 1500 x 1500 est fourni avec un programme de base comportant bon nombre d’animations 3 D réalistes de qualité. De plus le logiciel vous offre également la possibilité de créer vos propres animations, et programmes spécifiques.

Kit croix LED 1500×1500 : accompagnement

Le pack simplicité

Pour vous affranchir de la mise en place du logiciel, WLED vous propose en option un mini pc configuré.
Notre équipe de techniciens se charge d’installer et de configurer le logiciel du kit croix.
Croix LED pharmacie YES mini PC

Le pack formation

WLED vous propose des formations afin de vous faire découvrir le fonctionnement de ses produits et vous guider dans l’installation et la mise en service du kit croix.
Apprenez à créer des programmes spécifiques ainsi que des animations sur mesure pour vos clients.
Croix LED pharmacie YES - formation

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Kit croix simple face 1500×1500 1 pc -20 / +45 30 kg 1500 mm 1500 mm 30 mm IP 65 A visser Noir

Caractéristiques électriques

Puissance maxi Réglage Connexion
400 W Logiciel Fiche

Caractéristiques lumineuses

Type de LED Couleur Angle Longueur d’onde Puissance lumineuse (Par LED) LED par pièce
Oval – 5 mm Vert 140° 525 nm 5000 mcd 5120
