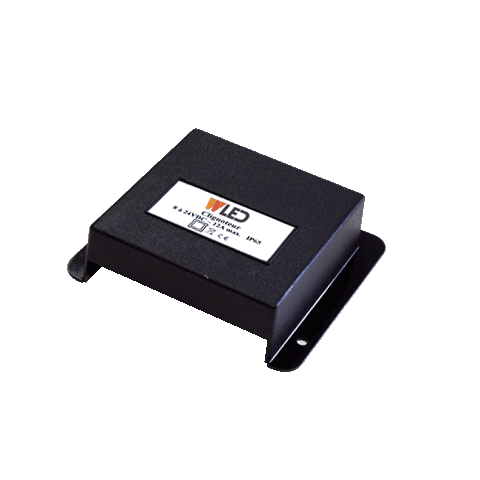

Gradateur LED manuel et automatique

Gradateur LED manuel et automatique étanche.

Les gradateurs manuels et automatiques étanches sont spécialement conçus pour être intégrés dans vos projets d’enseignes lumineuses à LED.

Ils permettent le réglage de la puissance lumineuse à l’aide d’un potentiomètre ou d’un capteur de luminosité.

Étanches ils peuvent se fixer en façade.

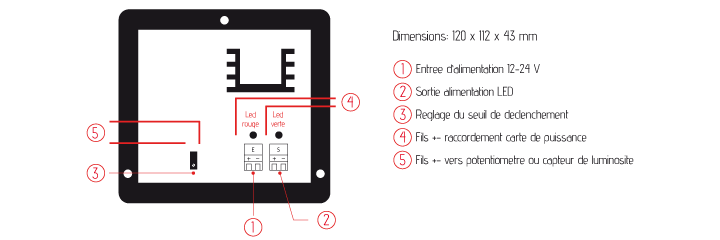

Gradateur LED manuel et automatique : plan

gradateur-led-manuel-et-automatique-plan

Gradateur LED manuel et automatique : mise en œuvre

Vue d’ensemble

Le gradateur manuel permet de régler la puissance lumineuse à l’aide d’un potentiomètre. Dans la version automatique, le potentiomètre a été remplacé par un capteur de luminosité.

Fixation du gradateur étanche LED

Étanche, il se visse en façade (Trous diam 5 mm).

Mise en service

Raccorder les LED sur les 2 borniers du gradateur prévus à cet effet, puis raccorder le gradateur à l’alimentation 12V.

Potentiomètre ou capteur de luminosité peuvent être déportés (50m maxi).

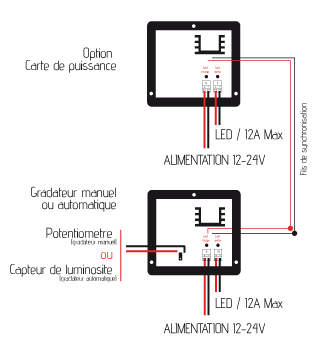

Gradateur LED manuel et automatique : câblage

gradateur-led-manuel-et-automatique-FIG1-cablage

Gradateur LED manuel et automatique : contrôle

Le gradateur LED se place entre les LED et l’alimentation. Le réglage s’effectue grâce au potentiomètre pour la version manuelle ou avec un capteur de luminosité pour la version automatique (seuil de luminosité ajustable par potentiomètre).

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Gradateur LED manuel 1 pc -20 / +45° 165 g 120 mm 112 mm 43 mm IP 65 A visser Noir

Caractéristiques électriques

Tension entrée Nombre de voies Courant max/voie Réglage Connexion
12-24V 1 voie 12 A Potentiomètre Bornier
