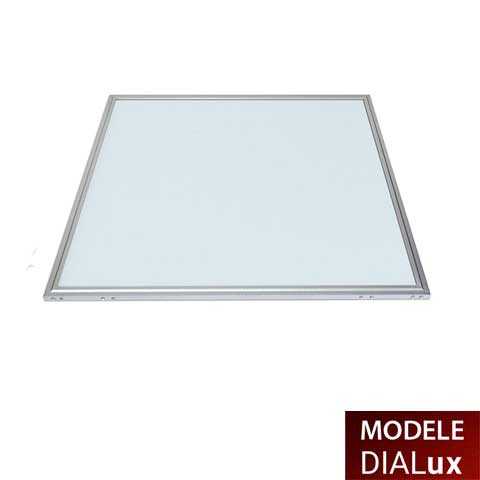

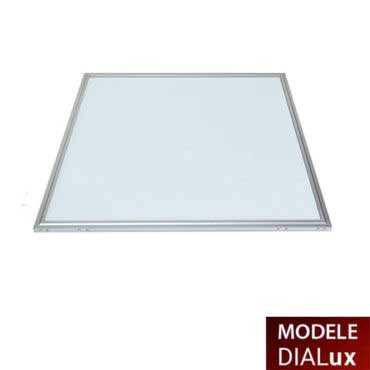

Dalle LED 595x595mm

Dalle LED 595x595mm.

elle est livrée  équipé de son convertisseur et disponible en blanc chaud, blanc naturel et blanc froid.

Cette dalle est à encastrer,  à poser en saillie (kit de pose en saillie non fourni) ou à suspendre. Elle fournit une luminosité élevée : idéal pour les surfaces de vente, les vitrines… elle est au format standard des dalles à tubes fluorescents.

Cette dalle présente nombre d’avantages sur une dalle à tubes fluorecents : consommation électrique réduite, sans pollution, durée de vie augmentée, temps de réponse plus rapide et coûts d’entretien diminués.

Une simulation DIALUX est réalisable par notre bureau d’étude, consultez nous. Le modele DIALUX est disponible pour ce produit.

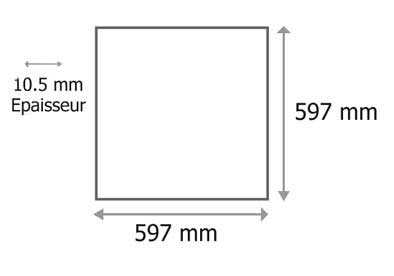

Dalle LED 595x595mm : plan

Dalle LED 595x595mm : mise en œuvre

A chaque lieu son ambiance

Éclairage ponctuel

spot-led-enastrable-FIG1-montage

Pour mettre en évidence un détail et créer un effet décoratif.

Éclairage global

spot-led-enastrable-FIG2-montage

Il assure l’éclairage global de la pièce et l’atmosphère que vous souhaitez apporter.

Éclairage sur zone

spot-led-enastrable-FIG3-montage

Il permet d’illuminer un espace de travail, une zone spécifique.

Les niveaux d’éclairement conseillés

Éclairage intérieur des lieux de travail (extraits de la Norme NF EN 12464-1).

Zones, tâches, activités Éclairement moyen à maintenir (lux) Valeurs minimales
Zone de circulation et couloirs 100 lx
Magasins de vente, zone de vente 300 lx
Zone de caisse 500 lx
Espaces publics, hall d’entrée 100 lx
Guichets 300 lx
Restaurants, hôtels, réception, conciergerie 300 lx

Dalle LED 595x595mm : câblage

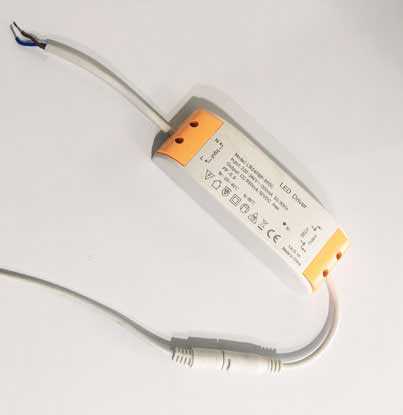

Le convertisseur livré avec la dalle  se connecte directement sur l’installation 220V par 2 fils et à la dalle par un connecteur à détrompeur.

Dalle LED 595x595m : contrôle

La dalle 595x595mm est non dimmable ou dimmable en version DALI (selon version).



Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Pérçage Indice de protection Fixation Couleur
Dalle de plafond 595x595mm 1 pc -20 / +40° 300 gr 597 mm 597 mm 10 mm 580×580 mm IP 54 posée / vissée / suspendue Blanc
Dalle de plafond 595x595mm DALI 1 pc -20 / +40° 300 gr 597 mm 597 mm 10 mm 580×580 mm IP 54 posée / vissée / suspendue Blanc

Caractéristiques électriques

Désignation Puissance Tension entrée Connexion Réglage
Dalle de plafond 595x595mm 40w 220V Fils Non dimmable
Dalle de plafond 595x595mm DALI 40w 220V Fils Dimmable en DALI

Caractéristiques lumineuses

Désignation Type de LED Couleur Angle Flux lumineux (Par spot) IRC
Dalle de plafond 595x595mm SMD 2835 Blanc chaud (3000-3500K) 160° 3600 lm >80
Dalle de plafond 595x595mm SMD 2835 Blanc naturel (4000-4500K) 160° 3600 lm >80
Dalle de plafond 595x595mm SMD 2835 Blanc froid (6000-6500K) 160° 3600 lm >80
Dalle de plafond 595x595mm DALI SMD 2835 Blanc chaud (3000-3500K) 160° 3450 lm >80
Dalle de plafond 595x595mm DALI SMD 2835 Blanc naturel (4000-4500K) 160° 3450 lm >80
Dalle de plafond 595x595mm DALI SMD 2835 Blanc froid (6000-6500K) 160° 3450 lm >80
