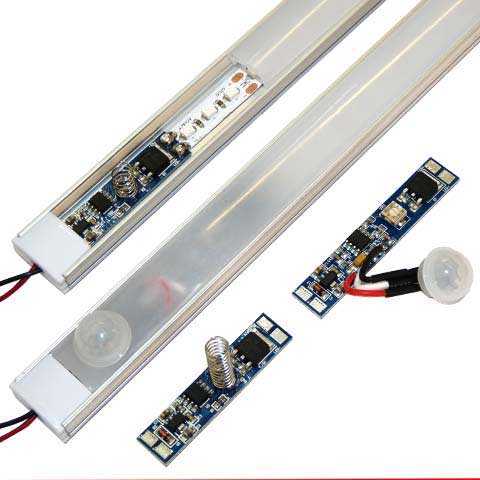

Contrôleur pour profilés LED

Interrupteur sans contact pour agencement.

L’interrupteur sans contact WLED est spécialement conçu pour être intégré dans vos projets d’agencement, ou de décoration intérieur.
Il permet de allumer ou éteindre les LED sans contact, par le passage de la main (au dessus d’un plan de travail) ou par l’ouverture d’une porte (dans un dressing).
De petite taille cet interrupteur spécial LED s’intègre facilement dans du mobilier.

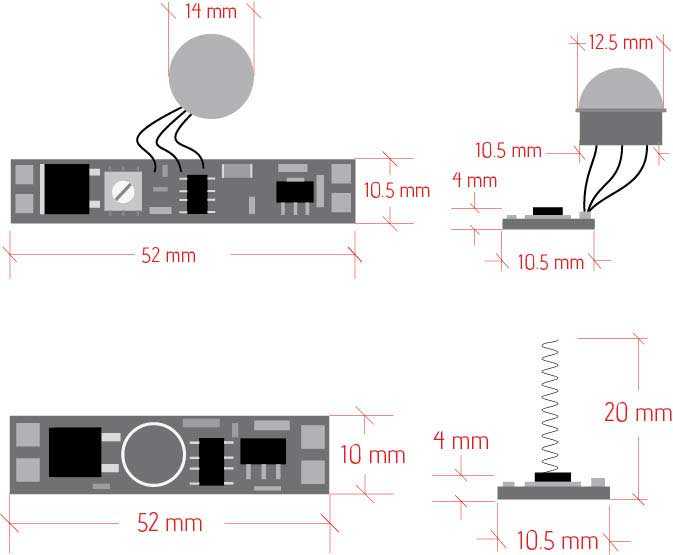

Contrôleurs pour pofilés LED : plan

Détecteur de mouvement pour profilé et ruban de LED :

Le détecteur de mouvement pour profilé s’intègre parfaitement au profilé WLED et permet d’intégrer une fonction de détection de mouvement directement sur les profilé équipé de ruban de LED.

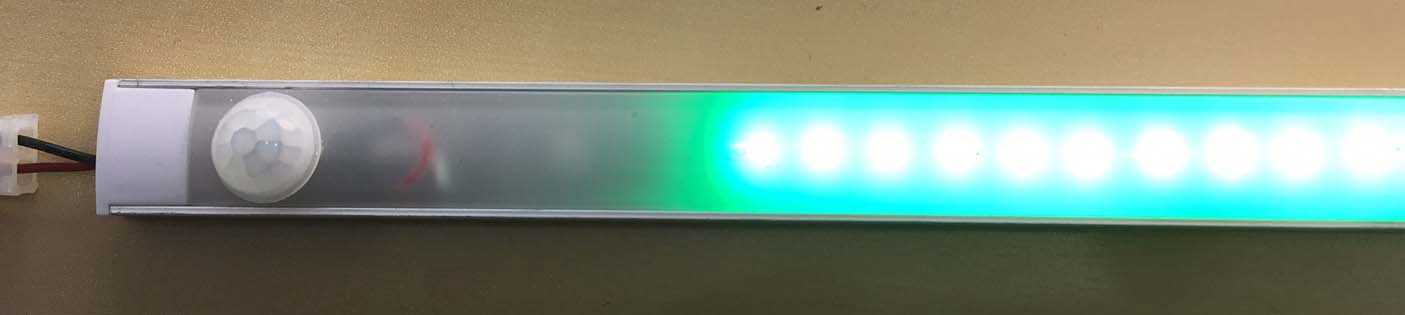

la technologie PIR permet de détecter un mouvement jusqu’à . Seul le capteur fixé sur le diffusant permet de deviner la présence du détecteur de mouvement.

Non étanche, le circuit de contrôle se fixe au moyen d’un adhésif double face directement dans le profilé.

Mise en service

Raccorder les LED sur les borniers OUT du circuit, puis raccorder l’alimentation 12V sur les borniers IN.

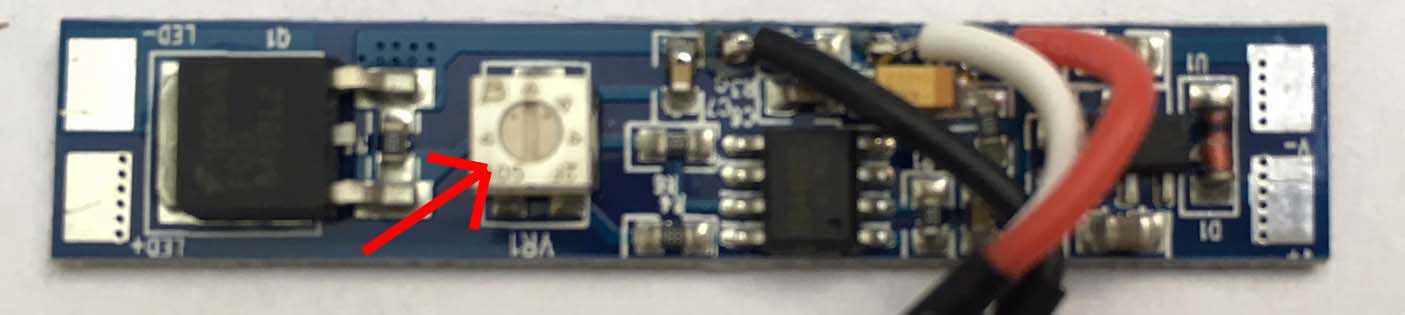

Un réglage du temps d’allumage est possible grâce à la vis de réglage intégrée.

Le détecteur de mouvement se place entre les LED et l’alimentation.

Gradateur pour profilé et ruban de LED :

Le gradateur pour profilé s’intègre parfaitement au profilé WLED et permet d’intégrer une fonction ON/OFF et de gradation directement sur les profilé équipé de ruban de LED.

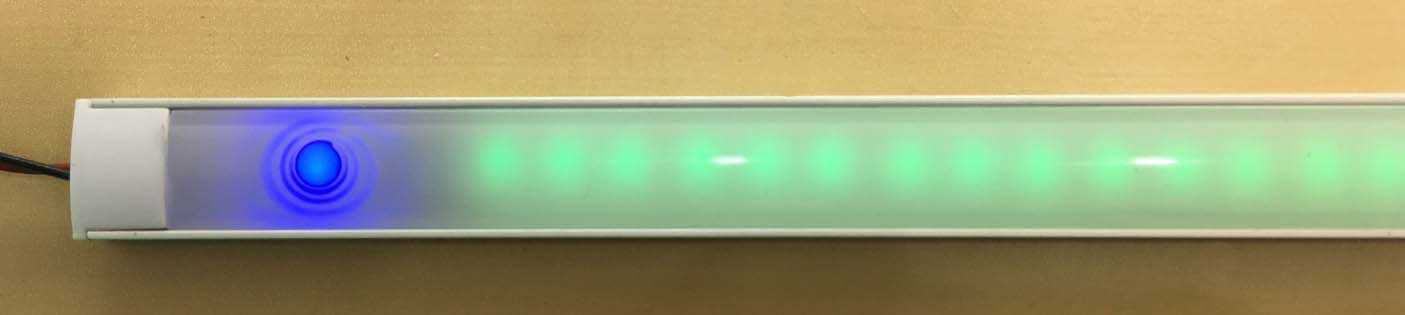

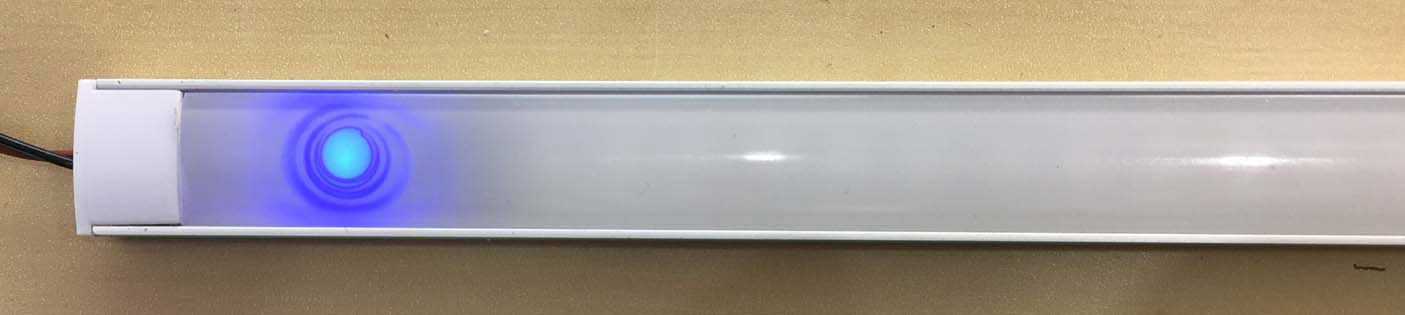

la technologie tactile permet de contrôler les LED à travers le diffusant du profilé. seul un voyant bleu visible à travers le diffusant permet de deviner la présence de ce gradateur.

Non étanche, le circuit de contrôle se fixe au moyen d’un adhesif double face directement dans le profilé.

Mise en service

Raccorder les LED sur les borniers OUT du circuit, puis raccorder l’alimentation 12V sur les borniers IN.

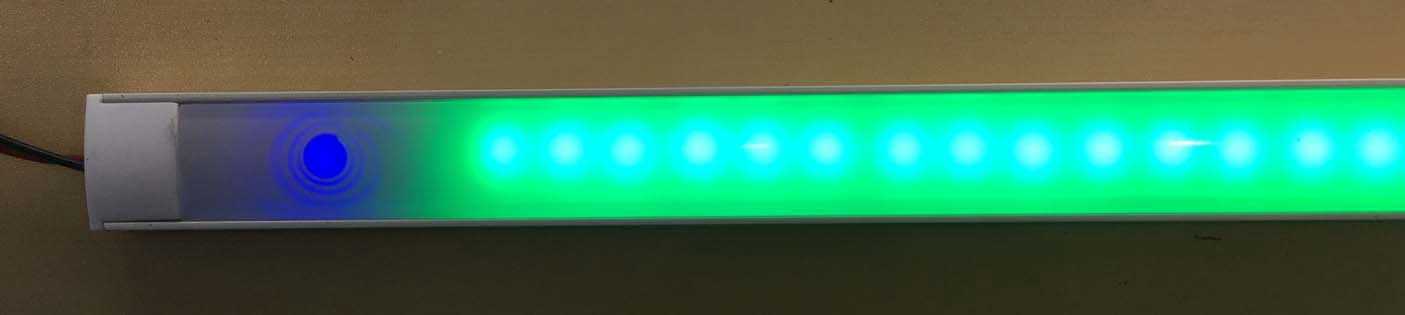

Un appui bref allumera ou éteindra les LED. un appuie plus long permet de réglé l’intensité lumineuse des LED.

Le gradateur se place entre les LED et l’alimentation.

Caractéristiques mécaniques

RéferenceDésignationUnité de ventePlage de fonctionnementPoidsLongueurLargeurÉpaisseurIndice de protectionFixationCouleur
DRV12VGRADPRO-01Gradateur à intégrer en profil aluminium1 pc-20 / +40°50g52 mm10mm4 mmIP 20adhésifbleu
DRV12VMVTPRO-01

Détecteur de mouvement à intégrer en profil aluminium

1 pc-20 / +40°50g52 mm10 mm4 mmIP 20adhésifbleu

Caractéristiques électriques

RéferencePuissanceTension / courant d’entréeConnexionRéglage
DRV12VGRADPRO-0196W12Vdcsoudureappui long
DRV12VMVTPRO-01

96W

12 Vdcsoudurevis de réglage
