Carte de puissance

Carte de puissance pour contrôleur LED.

Les cartes de puissance WLED fonctionnent en complément des gradateurs et clignoteurs inverseurs étanches de la gamme WLED.

Elles permettent d’augmenter la capacité des contrôleurs de 12A et fonctionnent en 12-24V.

Il est possible d’en ajouter plusieurs sur vos enseignes lumineuses LED.

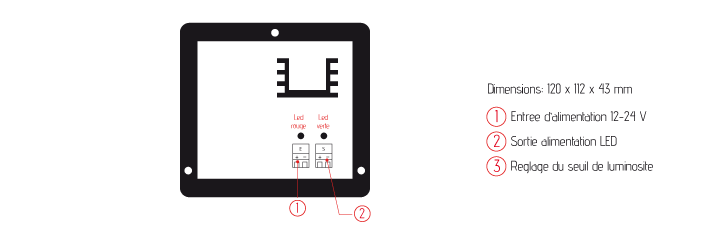

Carte de puissance : plan

carte-de-puissance-plan

Carte de puissance : mise en œuvre

Vue d’ensemble

La carte de puissance permet d’augmenter la puissance d’un clignoteur (étanche) ou gradateur manuel ou auto (étanche).

Fixation

Étanche, elle se visse en façade (Trous diam 5 mm).

Mise en service

Raccorder les LED sur les 2 borniers de la carte de puissance, puis relier les fils de synchro avec le contrôleur (clignoteur étanche, gradateur manuel ou auto (étanche)). Enfin raccorder la carte de puissance à l’alimentation 12V ou 24V.

Clignoteur inverseur : câblage

Exemple avec un clignoteur (idem pour gradateur manuel et auto)

clignoteur-inverseur-FIG1-cablage

Clignoteur inverseur : contrôle

La carte de puissance est liée au contrôleur utilisé, elle reproduit le même effet.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Carte de puissance 1 pc -20 / +45° 169 g 120 mm 112 mm 43 mm IP 65 A visser Noir

Caractéristiques électriques

Tension entrée Nombre de voies Courant max/voie Réglage Connexion
12-24V 1 voie 12 A Bornier
