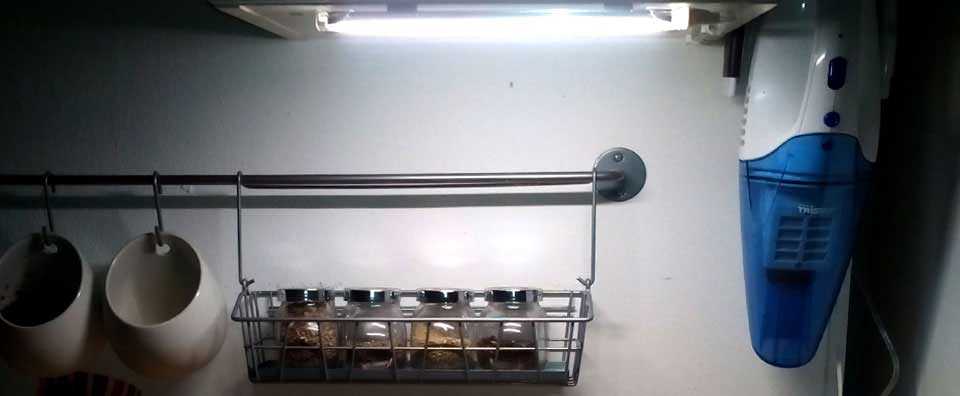

regled-realisation

Barrette LED Regled

Barrette LED pour éclairage mobilier.

La barrette LED Regled offre une très bonne alternative pour l’éclairage de mobilier.

Esthétiques et simples à mettre en œuvre, elles se connectent les unes aux autres pour fournir un éclairage linéaire uniforme (blanc naturel – 4000-4500 K ).

Produit simple et efficace qui offre jusqu’à 3 mètres de linéaire sans rupture de la luminosité.

Catégories : , Étiquettes : ,

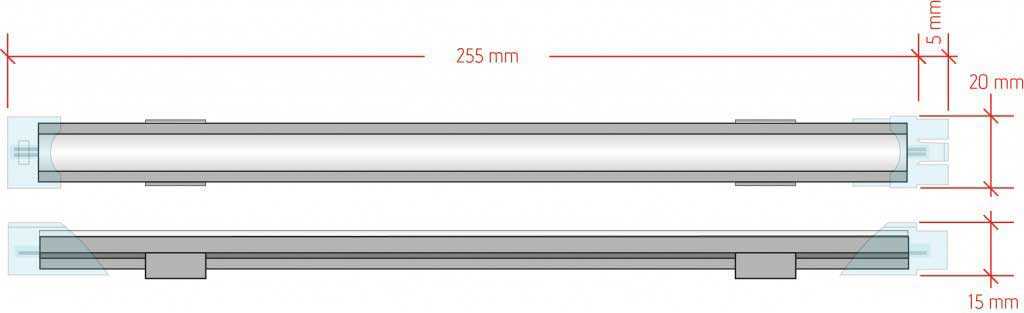

Barrette LED Regled : plan

barrette-led-regled-plan

Barrette LED Regled : mise en œuvre

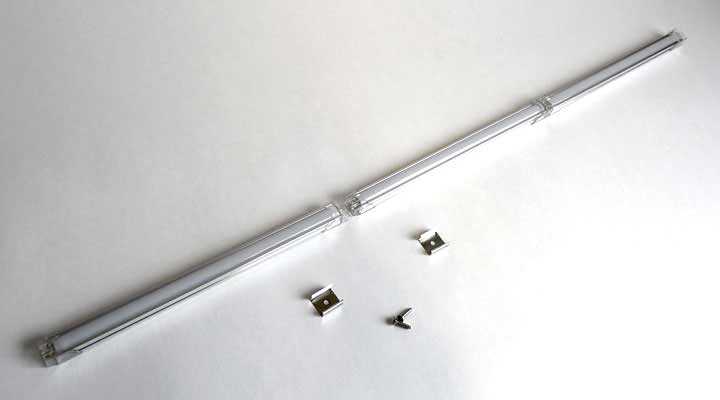

Montage des barrettes LED

Les Regled sont équipées de connecteurs, elles peuvent se raccorder les unes aux autres pour former un linéaire (3 m maxi).
Elles se fixent grâce à des clips.

barrette-led-regled-connection

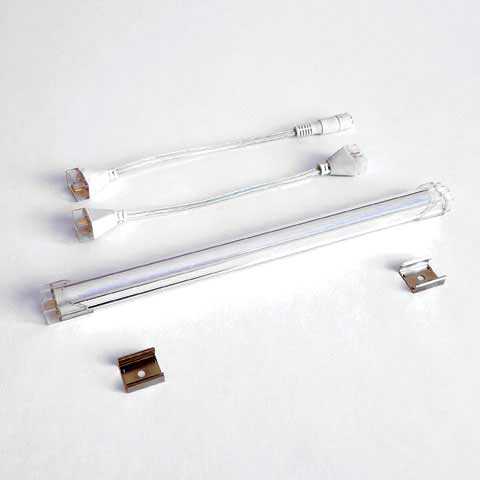

Barrette LED Regled : connecteurs

Grâce aux différents connecteurs vous pouvez facilement mettre en œuvre les Regled.
– connecteurs doubles (longueur 70 mm)
– connecteurs jack pour l’alimentation 12 V (longueur 1 m)

barrette-led-regled-raccordement

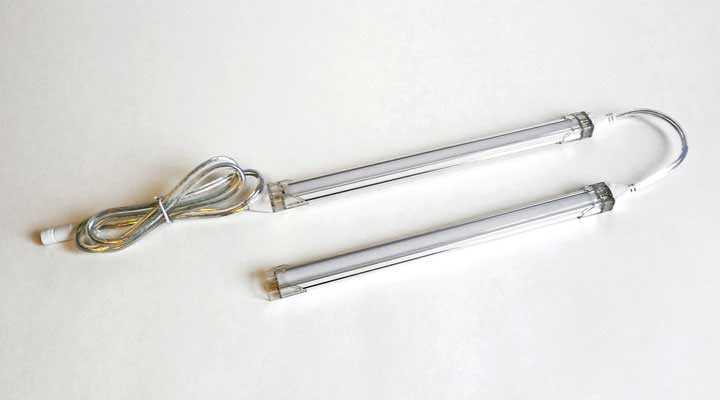

Barrette LED Regled : câblage

Nombre maxi par boucle : 13 x Regled.

Barrette LED Regled : contrôle

Les Regled sont compatibles avec nos gradateurs, animateurs et contrôleurs.
Le contrôle s’effectue sur toute la section des Regled, on ne peut agir indépendamment sur les barrettes.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Regled 1 pc -20 / +45° 80 gr 260 mm 20 mm 15 mm IP 20 Clips PVC

Caractéristiques électriques

Puissance maxi Courant maxi Réglage Connexion
4 W 333 mA Gradateur, clignoteur Fiche Jack

Caractéristiques lumineuses

Type de LED Couleur Lumen par barrette Lux à 1m
SMD 3014 Blanc naturel (4000-4500 J) 270 lm 70 lux
