Animateurs LED

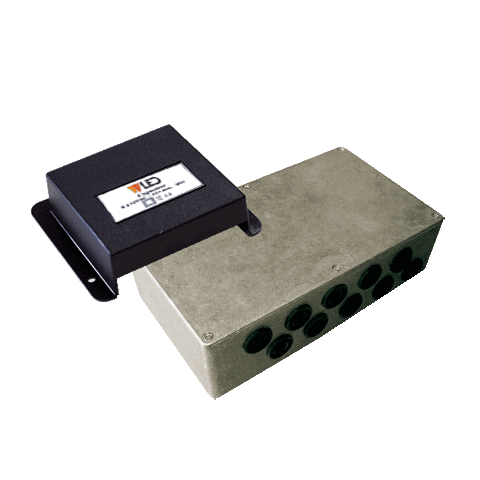

Animateurs 4 & 9 voies étanches pour enseignes lumineuses LED.

Les animateurs WLED 4 & 9 voies fonctionnant en 12-24 V, sont spécialement dédiés à l’utilisation LED.

Très efficaces pour ajouter de l’attractivité à vos projets d’enseignes lumineuses et de signalétique à base de LED, les animateurs sont tous étanches (IP65) et pilotent de 3 à 5 ampères par voie.

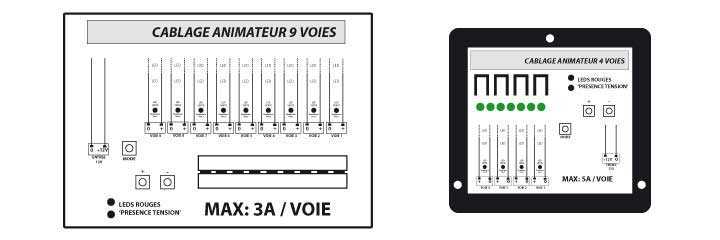

Animateurs LED 4 & 9 voies : plan

animateur-led-4-9-voies-plan

Animateurs LED 4 & 9 voies : mise en œuvre

Fixation des animateurs LED 4 & 9 voies

Les animateurs sont IP65, ils se vissent en façade.

Choix des programmes

Sélectionnez les programmes à l’aide des boutons dans le boîtier de l’animateur LED. Le numéro du programme en cours s’affiche sur les LED de visualisation. Il est défini par l’addition du nombre de LED allumées (voir exemple ci-dessous).

Programme 1

animateur-4-9-voies-FIG1-montage

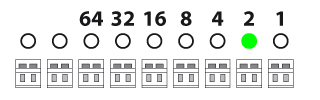

Programme 2

animateur-4-9-voies-FIG2-montage

Programme 3

animateur-4-9-voies-FIG3-montage

Animateurs LED 4 & 9 voies : câblage

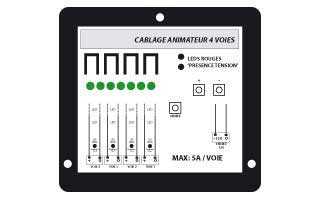

Câblage de l’animateur LED 4 voies

L’animateur se place entre l’alimentation et les LED.
Chaque voie de l’animateur LED dispose de 2 bornes, bornier de sortie et bornier d’entrée : «+» et «-». Chaque section de LED devra être branchée sur la voie de l’animateur correspondant à l’animation choisie.

animateur-4-9-voies-FIG1-cablage

Câblage de l’animateur LED 9 voies

Idem animateur 4 voies.

animateur-4-9-voies-FIG2-cablage

Animateurs LED 4 & 9 voies : contrôle

Le choix du programme se fait grâce aux trois boutons situés dans le boîtier de l’animateur.

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Animateur 4 voies 1 pc -20 / +45° 187 g 120 mm 112 mm 43 mm IP 65 A visser Noir
Animateur 9 voies 1 pc -20 / +45° 536 g 217 mm 113 mm 61 mm IP 65 A visser PVC

Caractéristiques électriques

Tension entrée Nombre de voies Courant max/voie Réglage Connexion
12-24V 4 voies 5 A Poussoir Bornier
12-24V 9 voies 3 A Poussoir Bornier
