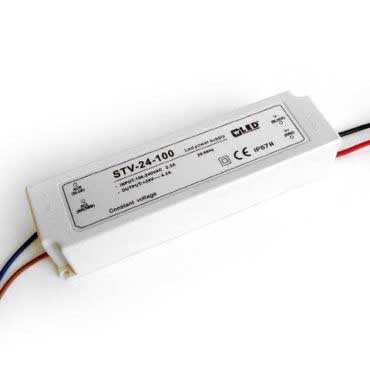

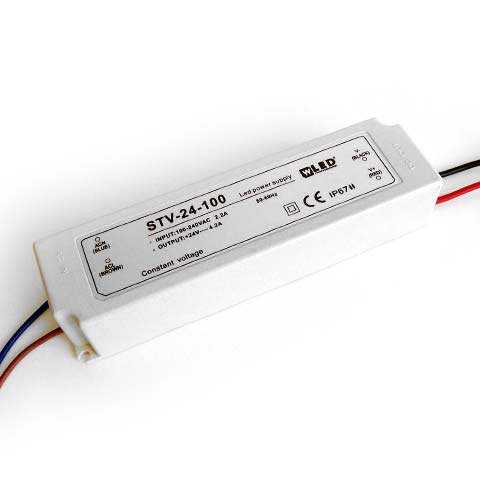

Alimentations LED 24V

Alimentations LED 24V étanches de 60W à 150W.

Les alimentations LED 24V WLED sont spécialement dédiées à l’utilisation LED.
Chaque alimentation offre une tension parfaitement stabilisée à 24V continu et la protection contre les courts-circuits.

Alimentations LED 24V : mise en œuvre

Fixation

Prévues pour une utilisation en extérieur, les alimentations LED 24v sont IP65, elles se fixent en façade.

Calcul de l’alimentation

Ajouter 20% de marge dans votre calcul d’alimentation évite que celle-ci fournisse 100% de sa puissance et ne vieillisse prématurément.

  • Alimentation => Nb/barres x W/barres x 1.2
Puissance (W) Intensité (A) Section câble (mm2)
72 3 0.50
120 5 0.75
240 10 1
384 16 1.5
600 25 2.5
720 30 4

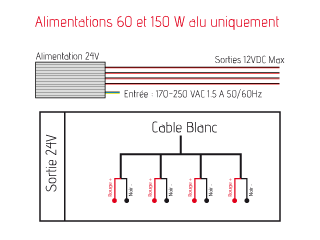

Alimentations LED 24V : câblage

Afin de faciliter la répartition de la puissance, nos alimentations LED 24V disposent de plusieurs sorties.
Même si ces sorties sont rassemblées à l’intérieur de l’alimentation, il est important de répartir la charge sur les différents fils par rapport à leur section.
Dans le cas d’une enseigne alimentée par une seule ligne, il conviendra de relier les 4 sorties entre elles pour simplifier le câblage.

alimentation-led-24v-cablage

Section de câble minimale préconisée

Ci-dessous les sections de câble préconisées en fonction du courant ou de la puissance des alimentations.

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Alimentation 24V 60W 1 pc -20 / +45° 450 g 163 mm 42 mm 32 mm IP 65 A visser Beige
Alimentation 24V 100W 1 pc -20 / +45° 620 g 190 mm 52 mm 37 mm IP 65 A visser Beige
Alimentation 24V 150W 1 pc -20 / +45° 1850 g 228 mm 120 mm 64 mm IP 65 A visser Alu

Caractéristiques électriques

Tension entrée Tension sortie Puissance maxi Courant maxi Connexion
220 VAC 24 VDC 60 W 2.5 A Fiche
220 VAC 24 VDC 100 W 4.1 A Sur fils
220 VAC 24 VDC 150 W 6.2 A Sur fils
