Alimentations LED 12V

Alimentations LED 12v étanches de 12W à 200W.

Les alimentations LED 12v WLED sont spécialement dédiées à l’alimentation des modules ou rubans LED.

Chaque alimentation offre une tension parfaitement stabilisée à 12V continu ainsi qu’une protection contre les courts-circuits et les variations de tensions (170-250V).

Toutes les alimentations 12V WLED sont étanches (IP65 –  sauf l’alimentation 12-24-60W).

Alimentations LED 12V : mise en œuvre

Fixation

Prévues pour une utilisation en extérieur, les alimentations LED 12v sont IP65 (sauf la 12-24-60W), elles se vissent en façade.

Calcul de la puissance

Ajouter 20% de marge dans votre calcul d’alimentation évite que celle-ci fournisse 100% de sa puissance et ne vieillisse prématurément.

  • Alimentation => Nb/modules x W/module x 1.2
  • Alimentation => Nb/quantité ruban (m )x W/m x 1.2

Alimentations LED 12V : câblage

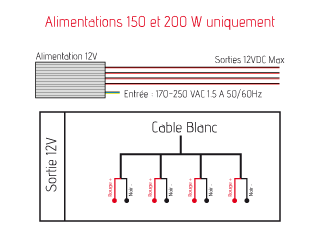

Afin de faciliter la répartition de la puissance, nos alimentations LED 12v 200W & 150 W, disposent de plusieurs sorties. Même si ces sorties sont rassemblées à l’intérieur de l’alimentation, il est important de répartir la charge sur les différents fils par rapport à leur section.

Dans le cas d’une enseigne alimentée par une seule ligne, il conviendra de relier les 4 sorties entre elles pour simplifier le câblage.

Alimentation LED 12 v - cablage

Section de câble minimale préconisée

Ci-dessous les sections de câble préconisées en fonction du courant ou de la puissance des alimentations.

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Caractéristiques mécaniques

Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Fixation Couleur
Alimentation 12V 12W 1 pc -20 / +45° 75 mm 45 mm 30 mm IP 20 Noir
Alimentation 12V 24W 1 pc -20 / +45° 177 g 97 mm 44 mm 28mm IP 20 Noir
Alimentation 12V 60W 1 pc -20 / +45° 125 mm 55 mm 35 mm IP 20 Noir
Alimentation 12V 30W 1 pc -20 / +45° 220 g 118 mm 35 mm 26 mm IP 65 A visser Beige
Alimentation 12V 60W 1 pc -20 / +45° 410 g 163 mm 42 mm 32 mm IP 65 A visser Beige
Alimentation 12V 100W 1 pc -20 / +45° 620 g 190 mm 52 mm 37 mm IP 65 A visser Beige
Alimentation 12V 150W 1 pc -20 / +45° 1850 g 228 mm 120 mm 64 mm IP 65 A visser Aluminium
Alimentation 12V 200W 1 pc -20 / +45° 2050 g 228 mm 120 mm 64 mm IP 65 A visser Aluminium

Caractéristiques électriques

Tension entrée Tension sortie Puissance maxi Courant maxi Connexion
220 VAC 12 VDC 12 W 1 A Fiche
220 VAC 12 VDC 24 W 2 A Fiche
220 VAC 12 VDC 60 W 5 A Fiche
220 VAC 12 VDC 30 W 2.5 A Sur fils
220 VAC 12 VDC 60 W 5 A Sur fils
220 VAC 12 VDC 100 W 8.5 A Sur fils
220 VAC 12 VDC 150 W 12.5 A Sur fils
220 VAC 12 VDC 200 W 16.7 A Sur fils
