Alimentations LED 12V non étanches

Alimentations LED 12v non étanches de 12W à 100W.

Les alimentations LED 12v WLED sont spécialement dédiées à l’alimentation des modules ou rubans LED.

Chaque alimentation offre une tension parfaitement stabilisée à 12V continu ainsi qu’une protection contre les courts-circuits et les variations de tensions (170-250V).

Alimentations LED 12V non étanche : mise en œuvre

Fixation

Prévues pour une utilisation en extérieur, les alimentations LED 12v sont IP20. elles se fixent sur rail DIN ou se branche directement sur une prise murale.

Calcul de la puissance

Ajouter 20% de marge dans votre calcul d’alimentation évite que celle-ci fournisse 100% de sa puissance et ne vieillisse prématurément.

  • Alimentation => Nb/modules x W/module x 1.2
  • Alimentation => Nb/quantité ruban (m )x W/m x 1.2

Alimentations LED non étanche : câblage

Dans le cas d’une enseigne alimentée par une seule ligne, il conviendra de relier les 4 sorties entre elles pour simplifier le câblage.

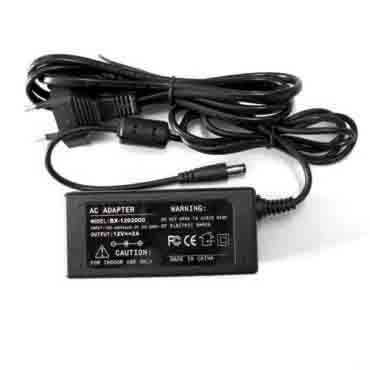

les alimentions à prise murale sont destinée à être directement brancher sur une prise 230V classique. Le 12V est disponible au secondaire sur une prise jack de 2.1mm.

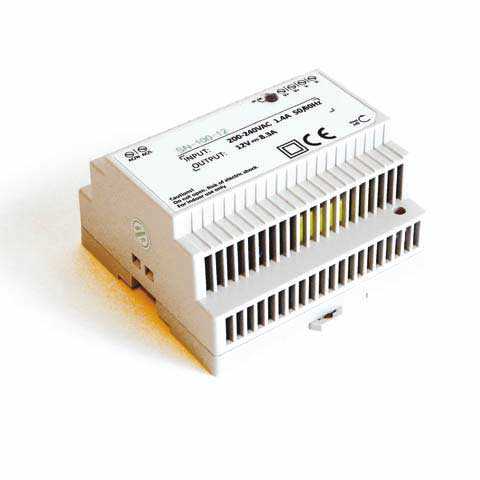

les alimentations pour rail DIN se connectent sur leur bornier à vis.

Section de câble minimale préconisée :

Ci-dessous les sections de câble préconisées en fonction du courant ou de la puissance des alimentations.

Puissance (W) Intensité (A) Section câble (mm2)
36 3 0.50
60 5 0.75
120 10 1
192 16 1.5
300 25 2.5
360 30 4

Caractéristiques mécaniques

Réference Désignation Unité de vente Plage de fonctionnement Poids Longueur Largeur Épaisseur Indice de protection Couleur
ALI12V012-J21

Alimentation 12V 12W à prise murale WLED non étanche – garantie 1 an

1 pc -20 / +40° 100 gr 90 mm 80 mm 28 mm IP 20 Noir
ALI12V024-J21 Alimentation 12V 24W à prise murale WLED non étanche – garantie 1 an 1 pc -20 / +40° 200 gr 112 mm 45 mm 30 mm IP 20 Noir
ALI12V060-J21 Alimentation 12V 60W à prise murale WLED non étanche – garantie 1 an 1 pc -20 / +40° 250 gr 120 mm 52 mm 35 mm IP 20 Noir
ALI12V100-J21 Alimentation 12V 100W à prise murale WLED non étanche – garantie 1 an 1 pc -20 / +40° 350 gr 140 mm 60 mm 36 mm IP 20 Noir
ALI12V060-DIN1 Alimentation 12V 60 W DIN Ω 35 non étanche – garantie 1 an 1 pc -20 / +40° 250 gr 78 mm 97 mm 56 mm IP 20 Blanc
ACCRAIL185-DIN1 Rail DIN Ω 35 mm 1 pc -20 / +40° 200 gr 220 mm 35 mm 7.5 mm IP 20 Or

Caractéristiques électriques

Réference Puissance Tension entrée Tension de sortie Connexion Réglage
ALI12V012-J21

12w 220V 12V fils Non dimmable
ALI12V024-J21 24w 220V 12V fils Non dimmable
ALI12V060-J21 60w 220V 12V fils Non dimmable
ALI12V100-J21

100w

220V 12V fils Non dimmable
ALI12V060-DIN1 60w 220V 12V fils Non dimmable
